Rollo R_03 |
Store enrouleur R_03

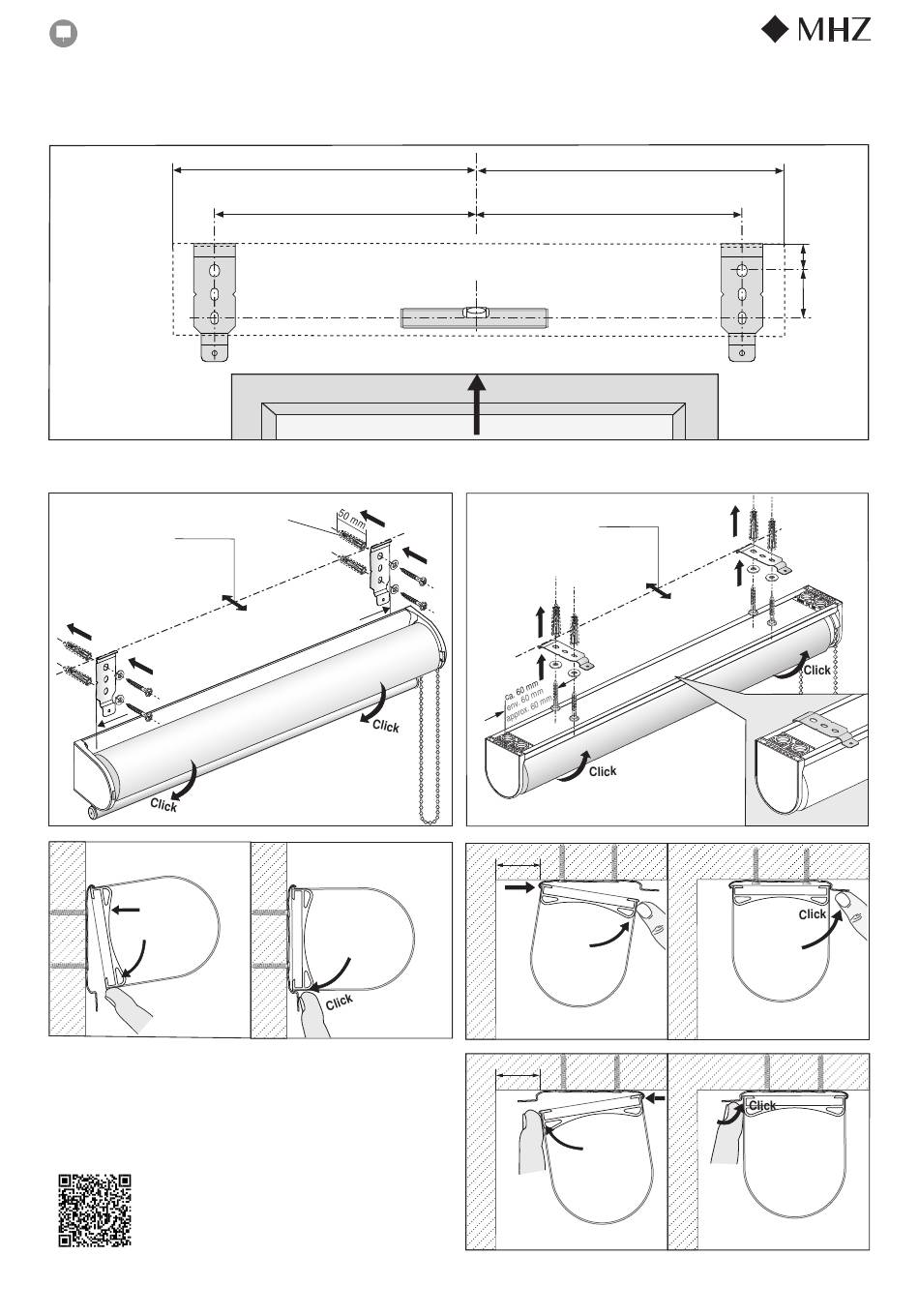

Clip-Montage Befestigungsschiene für 04-3300, 04-3302, 04-3303, 04-3304, 04-3305
Montage du rail de fixation par clips pour 04-3300, 04-3302, 04-3303, 04-3304, 04-3305
Clip installation for mounting bar for models 04-3300, 04-3302, 04-3303, 04-3304, 04-3305
Anzeichnen
Marquage
Mark
Clip-Montage Wand
Fixation au mur par clips Wall clip mounting
ausrichten
aligner
align
1.
2.
* *
3.
1.
2.
**
Technische Änderungen vorbehalten, Ausgabe 02.2025
Sous réserve de modifications techniques, édition 02.2025
Subject to technical changes, Edition 02.2025
| Roller Blind R_03
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 60 mm
1/2 largeur de commande - 60 mm
1/2 ordering width - 60 mm
Alignement horizontal Align horizontally
Fenstermitte
1.
Bohrung
ø 6 mm
perçage
ø 6 mm
* *
Drill hole
ø 6 mm
3.
3.
1/2 Bestellbreite (1/2 Gesamtbreite)
1/2 largeur de commande (1/2 largeur totale)
1/2 ordering width (1/2 total width)
1/2 Bestellbreite - 60 mm
1/2 largeur de commande - 60 mm
1/2 ordering width - 60 mm
waagerecht ausrichten
Milieu fenêtre Centre of window
Clip-Montage Decke
Fixation au plafond par clips Ceiling clip mounting
2.
* *
1.
2.
min. 20 mm
1.
min. 20 mm
2.
ausrichten 1.
aligner
align
2.
3.
2.
1.
3.
16,2 mm
28,5 mm
* *
3.
3.
