Démontage et Réassemblage - E2225HSM
REMARQUE :
Les images de ce document peuvent différer de votre ordinateur en fonction de la configuration que vous avez
commandée.
Outils recommandés
⚫
Tournevis Phillips #2
⚫
Clé à écrou de 5 mm
⚫
Outil en plastique
Liste des vis
REMARQUE :
Lors du retrait des vis d'un composant, il est recommandé de noter le type de vis, la quantité de vis, puis de les
placer dans une boî te de rangement pour vis. Cela permet de garantir que le bon nombre de vis et le bon type de vis sont
réinstallés lors du remplacement du composant.
REMARQUE :
Certains ordinateurs ont des surfaces magnétiques. Assurez-vous que les vis ne restent pas attachées à ces
surfaces lors du remplacement d'un composant.
REMARQUE :
La couleur des vis peut varier selon la configuration commandée.

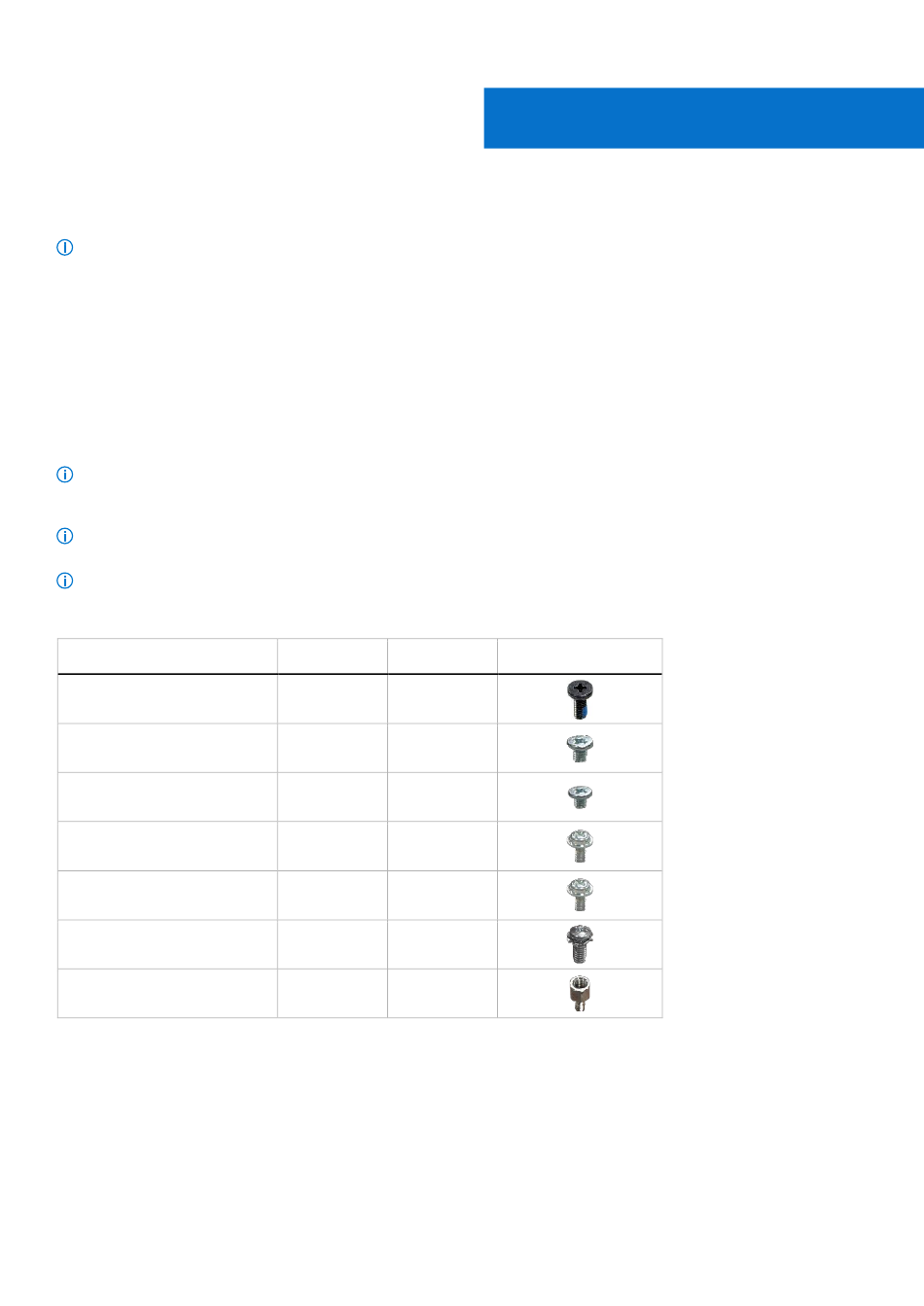

Tableau 4.
Liste des vis.
Composants
Couvercle arrière VESA
Cadre intermédiaire de l'écran
Assemblage du cadre
Carte d'interface
Carte d'alimentation
Mise à la terre de la carte
d'alimentation
Port VGA
Type de vis
Quantité
M4x10
4
M3x4
9
M3x3
2
M3x6
2
M3x6
3
M4x9
1
#4-40x11.8
2
Image de la vis
Dé montage et Ré assemblage - E2225HSM
6
