Description de la machine à tricoter
2
2.4 Système de tricotage
2.4.2 Fonction d'appui
Les platines d'appui maintiennent le tricot en position basse pendant que
les aiguilles sont levées pour former les mailles. Les platines d'appui sont
déplacés par l'unité de commande de platines sur le chariot.

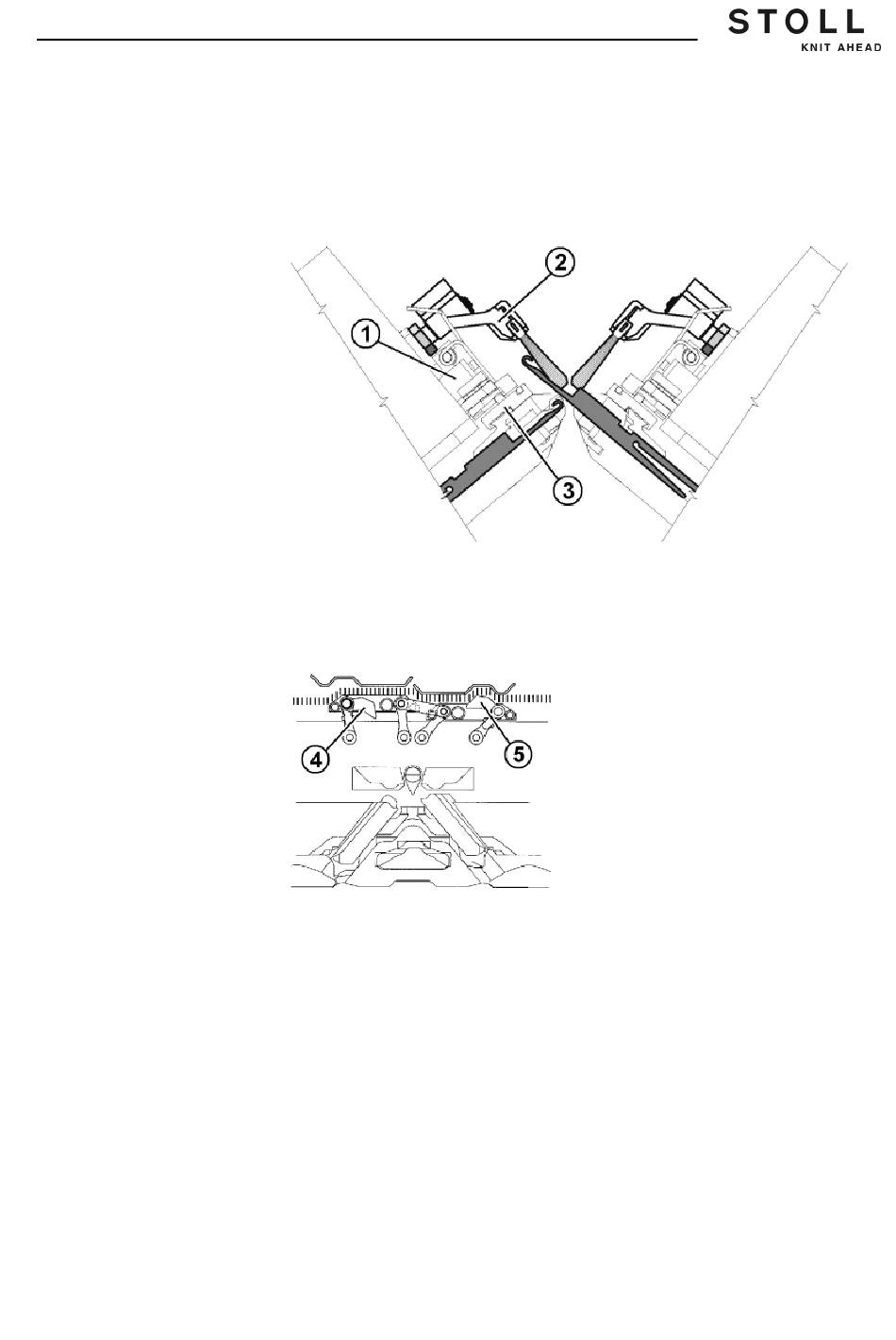

Unité de commande de platines
1 Unité de commande de platines
2 Porte-brosses pivotant
3 Verrou de platine
Verrou de platine
4 Verrou de platine conduisant
5 Verrou de platine suivant
Le verrou des platines précédant (4) est commandé vers le haut.
De ce fait, les platines d'appui basculent vers le bas lors de l'ascension des
aiguilles en position d'appui. Elles maintiennent les mailles en position
basse.
Le verrou des platines retardé (5) est tiré en arrière, les platines d'appui
basculent à nouveau en arrière. Les platines d'appui sont ouvertes lors de
l'insertion du fil.
Lorsque le chariot est renversé, les verrous de platine sont commutés
automatiquement.
