Remise en état de la machine à tricoter
7
7.3 Remplacement des pièces
7.3.12 Remplacer la courroïe de commande et le rouleau à
Activités préparatoires
Remplacer la courroïe de
commande
friction du fournisseur à friction

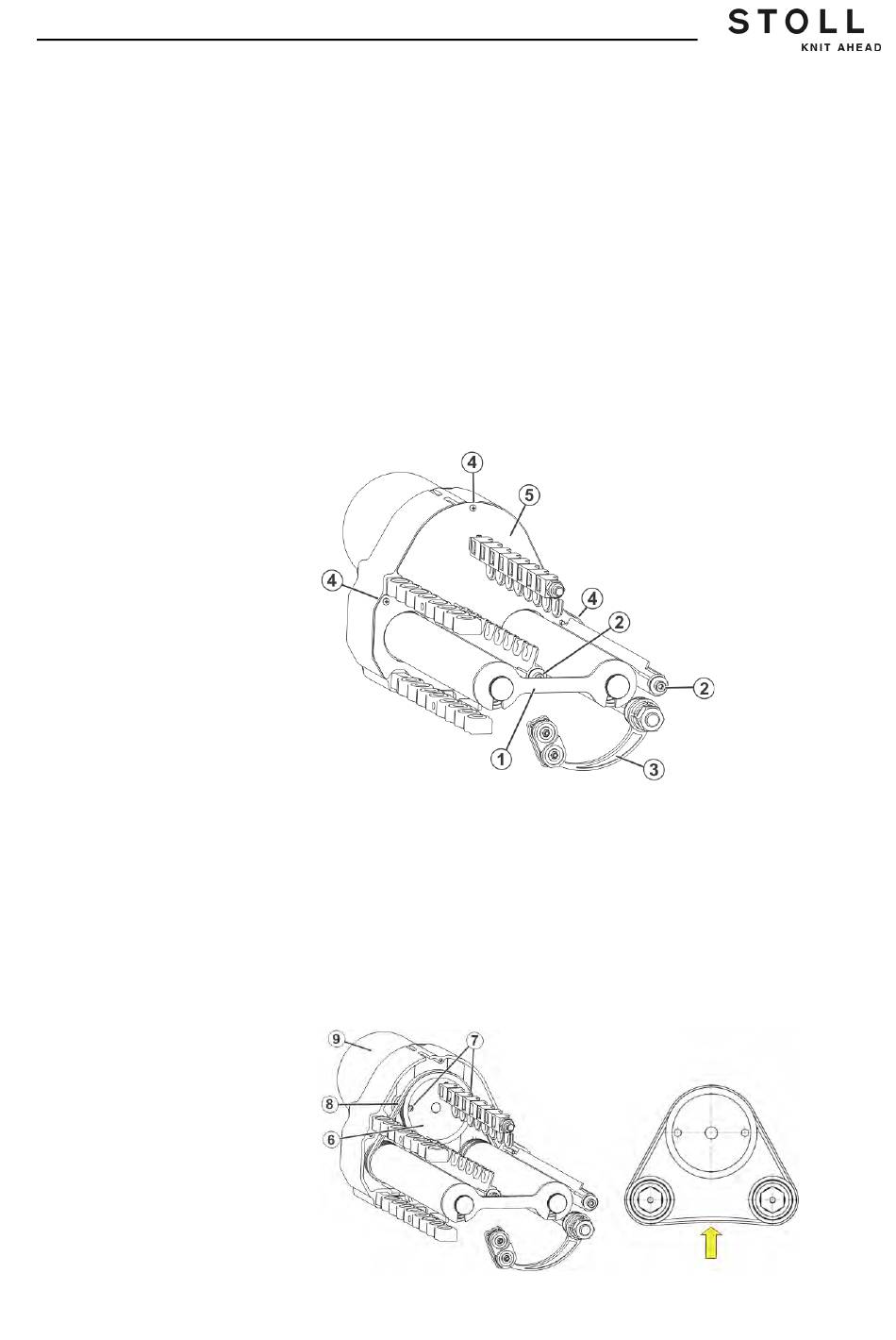

Pour remplacer la courroïe de commande et le rouleau à friction du
fournisseur à friction, effectuer les étapes suivantes :
Activités préparatoires
Remplacer la courroïe de commande
Modifier la position du rouleau à friction
Remplacer le rouleau de friction
1. Enlever la languette (1) après avoir desserré quelque peu les vis
moletées.
Fournisseur à friction
2. Enlever les vis (2) et enlever les rails d'arrêt.
3. Desserrer les accouplements des bras (3) afin qu'ils puissent basculer
vers le bas.
4. Enlever les vis (4) et enlever le couvercle du carter (5).
1. Tourner la poulie à gorge de la courroïe trapézoïdale (6) à la main
jusqu'à ce que les deux vis à six pans creux puissent être défaites à
travers les trous (7).
Courroie de commande
335
