3. Connecteur IDE (40-1 pin PRI_EIDE)
Ce connecteur est destiné à un câble Ultra DMA 133/100. Le câble Ultra DMA
133/100 possède trois connecteurs: un bleu, un noir, et un gris. Connectez
l'interface bleue au connecteur IDE primaire de la carte mère, puis sélectionner
un des modes ci-dessous pour configurer vos lecteurs IDE.

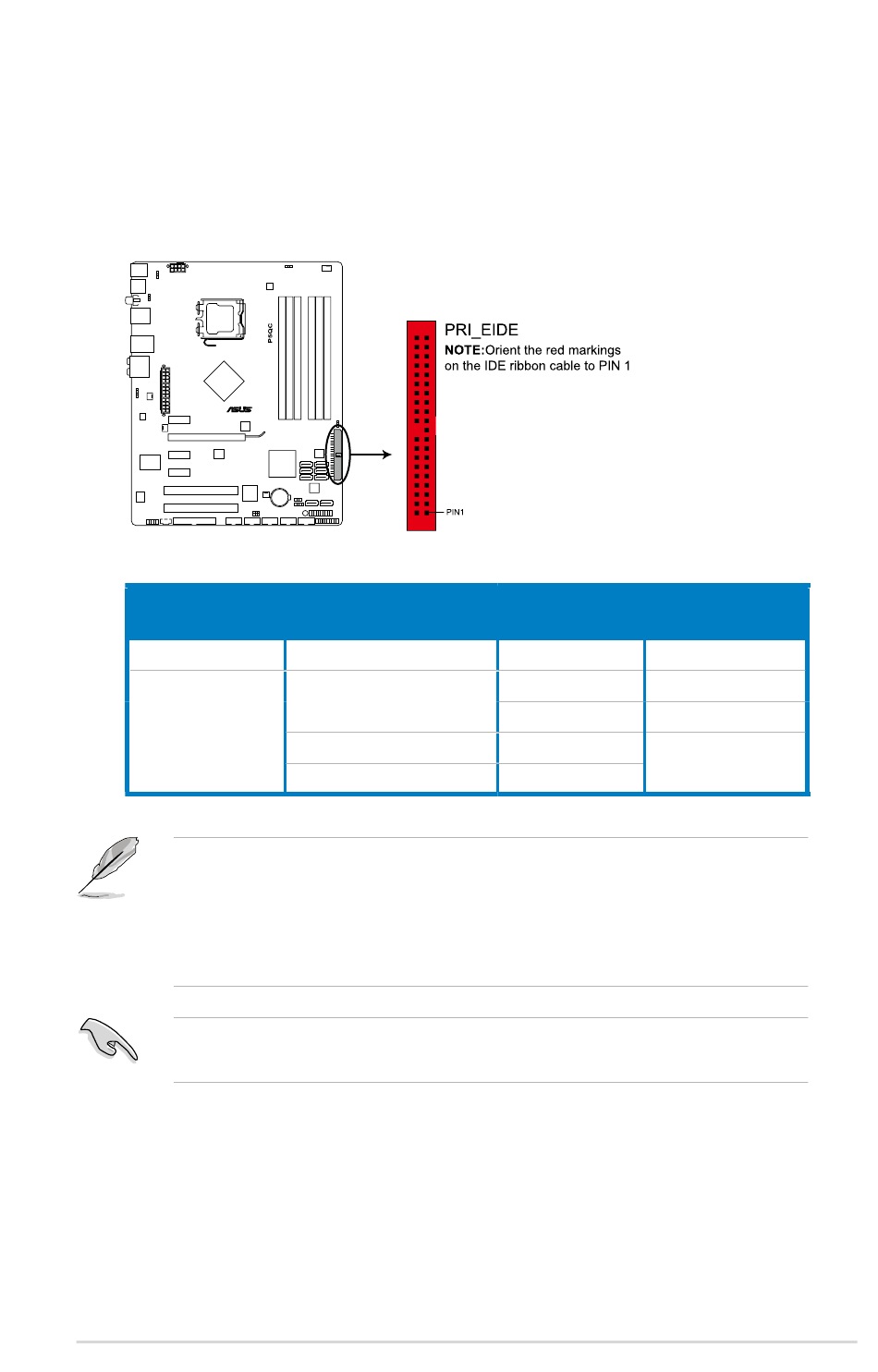

Connecteur IDE de la P5QC
Un périphérique Cable-Select ou Maître
Deux
périphériques
• La broche 20 du connecteur IDE a été retirée pour correspondre à l'
ouverture obstruée du connecteur du câble Ultra DMA. Ceci vous évite une
mauvaise insertion du câble IDE.
• Utilisez le câble 80-conducteurs pour les périphériques Ultra DMA133/100/66
IDE.
Si un périphérique quelconque est configuré sur "Cable-Select," assurez-vous que
tous les autres jumpers des périphériques possèdent la même configuration.
ASUS P5QC
Réglage du jumper
Cable-Select
Maître
Esclave
Mode du(des)
périphérique(s)
– Noir
Maître Noir
Esclave Gris
Maître Noir ou gris
Esclave
Connecteur
