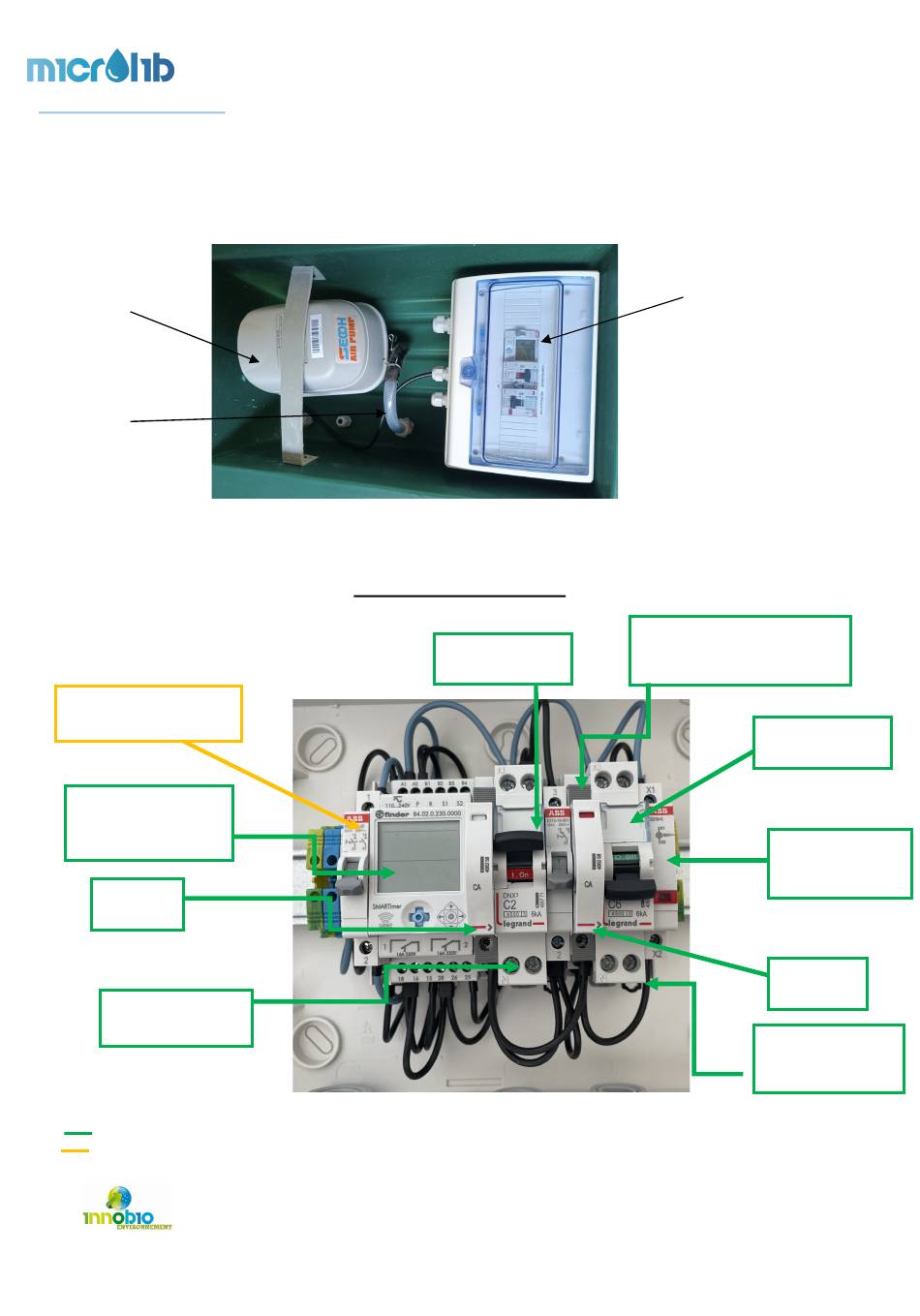

LE CAPOT MOTEUR
Le coffret électrique et le surpresseur sont installés dans un couvercle étanche dans le capot moteur sous le
couvercle.
Description du capot moteur
Surpresseur
Tuyau d'air
Alimentation coffret
Neutre et Phase
Automate de
gestion pompe et
surpresseur
Contact
auxiliaire
Raccordement :
surpresseur
Détails coffret et éléments raccordés en usine
Eléments à raccorder lors de la mise en service
INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr
Détails du coffret électrique
Disjoncteur
surpresseur
Coffret
électrique
Interrupteur Auto/Manu
surpresseur
doit rester sur OFF
Disjoncteur
Pompe
Voyants défaut
surpresseur et
pompe
Contact
auxiliaire
Raccordement :
pompe de
recirculation
6/38
