Sommaire des Matières pour INNO BIO MICROLIB 7EH

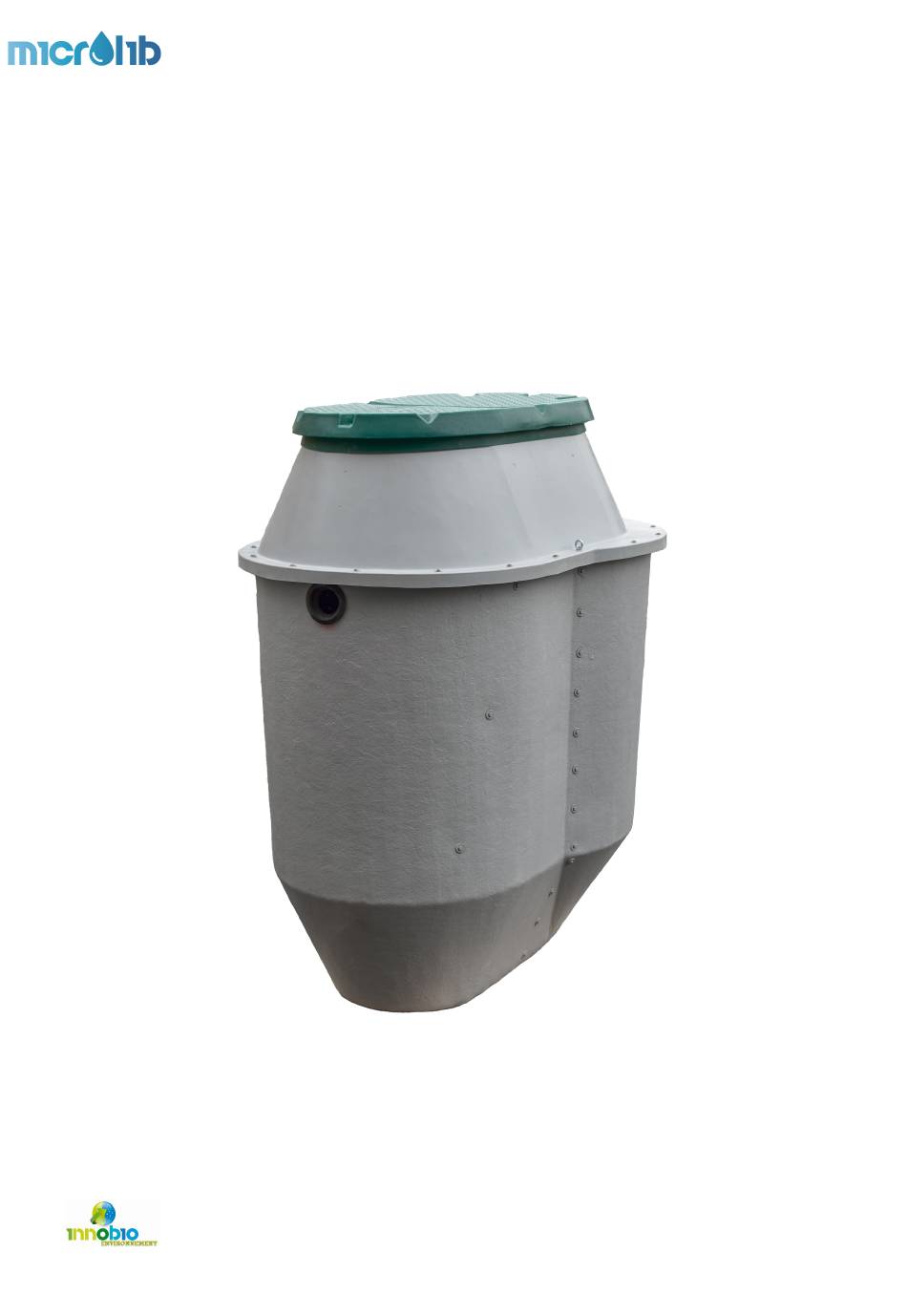

- Page 1 GUIDE D’UTILISATION MICROSTATION D’EPURATION MICROLIB 7EH 10/12/2024 – version 3 INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 1/38...
- Page 2 RESCRIPTION RENOUVELLEMENT DE MATERIEL PRESCRIPTION DE RENOUVELLEMENT DES MATERIAUX ......................25 PROCEDURE EN CAS DE DYSFONCTIONNEMENT .......................... 25 PRÉLÈVEMENT DE L’EFFLUENT TRAITÉ ............................26 FIABILITÉ DU MATÉRIEL ................................28 INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 2/38...
- Page 3 ATTESTATION DE MISE ENSERVICE ............................30 CONTRAT D’ENTRETIEN ................................31 CARNET DENTRETIEN ................................34 VIDANGE ...................................... 34 CONTRÔLE ....................................35 DECLARATION DEPERFORMANCE ............................. 36 CARACTERISTIQUES TECHNIQUES ET FONCTIONNEMENT ......................37 INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 3/38...
- Page 4 La microstation MICROLIB 7EH de la marque INNO-BIO est une station d’épuration individuelle permettant de traiter les eaux usées de l’habitation pour une charge maximale de sept (7) Equivalent-Habitants (EH - 1EH = 60 gDBO REFERENCES AUX REGLEMENTATIONS ET NORMES La microstation MICROLIB 7EH est conforme aux normes et arrêtés suivants :...
- Page 5 À noter que la définition d’une pièce principale est donnée dans le code de la construction et de l’habitation. Dans certains cas particuliers, la station peut être dimensionnée différemment mais toujours sous la préconisation d’un bureau d’étude. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 5/38...
- Page 6 Contact auxiliaire Raccordement : surpresseur Raccordement : pompe de recirculation Détails coffret et éléments raccordés en usine Eléments à raccorder lors de la mise en service INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 6/38...
- Page 7 JDK 40 (SECOH) : 33 dBA ; SLL 40 (SECOH) : 33 dBA. Le volume sonore de la microstation MICROLIB 7EH est comparable à celui émis par un réfrigérateur. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 7/38...
- Page 8 Serviettes hygiéniques, tampons, couches, coton, lingettes même celles dites biodégradables… ; Gravats ; Cailloux ; Soude caustique ou débouche évier… ; Solvants. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 8/38...
- Page 9 Il est possible de mettre en place des réhausses de 25 cm maximum en fonction de l’installation de la cuve. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 9/38...
- Page 10 à la norme NF EN 12556-3+A2 ou assimilée enterrée avec la création de la pose enterrée avec remblai et mur de soutènement. Aucun dispositif d’assainissement (tout ou une partie) ne peut être installé dans un garage ou cave. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 10/38...
- Page 11 Le fond de la fouille est arasé à au moins 0,10 m au-dessous de la cote prévue pour la génératrice inférieure – extérieure de l’équipement, afin de permettre l’installation d’un lit de pose. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 11/38...
- Page 12 Les branchements électriques faits au niveau du coffret électrique du dispositif sont réalisés par les techniciens de la société INNO-BIO (cf. partie mise en service) ou par un professionnel et doivent être conformes à la norme en vigueur NF C 15-100.
- Page 13 Toute plantation est à proscrire au-dessus des ouvrages enterrés. Un engazonnement de la surface est toutefois autorisé, le couvercle devant rester accessible et visibles. Schéma de mise en place des microstations INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 13/38...
- Page 14 Le remblayage latéral de la microstation enterrée est effectué, systématiquement en couches successives avec du gravillon 4/6. Les dispositions de pose en sol sec sont ensuite applicables. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 14/38...
- Page 15 < À 40 dB(A) équivalent à un lave-vaisselle Matériaux En fonction du fabricant : La cuverie : Polyester, PEHD …. La pompe : Inox … INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 15/38...
- Page 16 Neutre : Bornier bleu Phase : Bornier gris Retour lumineux : Bornier X2 Remonter le disjoncteur C6 (pompe de recirculation) ; Fermer le coffret et mettre l’alimentation générale. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 16/38...
- Page 17 L’installation doit être délimitée visuellement de manière pérenne (bordure, clôture, empierrement…). Sanitaire : Dans le cadre de l’entretien (contrôle, vidange) de la microstation, il est nécessaire de contacter des professionnels qualifiés ou le fabricant. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 17/38...
- Page 18 Le couvercle doit être sécurisés par les deux écrous papillons aux extrémités de ce dernier. L’ensemble du dispositif est hermétique à la pénétration d’insectes L’installation ne doit pas présenter de zone de stagnation d’eau en sortie de la microstation. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 18/38...
- Page 19 Il est recommandé que les opérations d’entretien et de contrôles soient effectuées par un professionnel au choix de l’usager. La maintenance peut être assurée par la société INNO-BIO assurant le contrôle et le dépannage des microstations sur l’ensemble du territoire français.
- Page 20 Les sociétés agréées doivent établir un bordereau de suivi des matières de vidange en 3 exemplaires, dont un exemplaire sera conservé par le propriétaire, afin de justifier du devenir des matières et faciliter la mission de contrôle de la commune. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 20/38...
- Page 21 Pour l’acquisition de pièces de rechange, vous pouvez nous contacter : INNO-BIO 11 avenue de la Mouyssaguèse 31280 DREMIL LAFAGE/ Mail : contact@inno-bio.fr / Tél. : 05 62 18 59 88 Certains délais peuvent être plus long mais ce délai ne nuit pas aux performances. DURÉE DE VIE DES ÉQUIPEMENTS Les durées indicatives au bout desquelles les pièces doivent être remplacées avant de nuire à...
- Page 22 Disjoncter le disjoncteur de la station au niveau du coffret électrique général de l’habitation ; Dévisser les 2 écrous papillons aux extrémités du couvercle ; Soulever le couvercle ; Dévisser les 4 vis du coffret électrique ; INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 22/38...
- Page 23 Note : Ne pas utiliser de benzène ou de solvant pour nettoyer le filtre, il serait endommagé ; Après nettoyage, remonter le filtre dans son logement ; INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 23/38...
- Page 24 Bloquez le couvercle du filtre avec la vis avec retenue. Remettre le couvercle et revisser les 2 écrous papillons Enclencher le disjoncteur de la station au niveau du coffret électrique général de l’habitation. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 24/38...
- Page 25 A- Vérifier que le système est bien sous programmable B- Disjoncteur en position OFF tension C- Surtension B- Remettre les disjoncteurs en position ON C- Changer l’automate de gestion INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 25/38...
- Page 26 D- Vidange nécessaire. C- Panne Electrique D- Dépassement de la capacité maximale en boue En cas de défaillance, contacter un professionnel qualifié ou la société INNO-BIO : INNO-BIO 11 avenue de la Mouyssaguèse 31280 DREMIL LAFAGE Mail : sav@inno-bio.fr Tél.
- Page 27 être versé dans un flacon propre et étanche, puis entreposé au frais (ex : glacière) et déposé au laboratoire départemental pour analyse au maximum 3 h après prélèvement. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 27/38...
- Page 28 É CUVERIE Les cuves sont fabriquées en France par la société INNO-BIO en conformité avec la norme produit NF-EN 12 566-3 + A2. L’ensemble de nos cuves sont en polyester renforcé fibre de verre (PRFV). Ce stratifié verre-résine offre des propriétés mécaniques et structurelles élevées et une excellente tenue dans le temps.
- Page 29 DUREE DE VIE DES EQUIPEMENTS. Consommation journalière 0,81 kWh/24h Electricité 827 € 827 € Tarif EDF (TTC) au 01/02/2024 Sommes des couts 25536 € 27501 € INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 29/38...
- Page 30 Signature : Merci de retourner ce document à la société INNOBIO soit : Par courrier : 11 avenue de la Mouyssaguèse 31280 DREMIL LAFAGE. Mail : sav@inno-bio.fr INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 30/38...
- Page 31 C. Contrôle du clarificateur Contrôle et nettoyage de la goulotte de reprise des effluents de sortie. Contrôle des niveaux d’eau entrée-sortie. Contrôle du taux de boue INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 31/38...
- Page 32 *TVA 10% pour les habitations de plus de 2 ans – TVA 20% pour les habitations de moins de 2 ans. La TVA subira les variations éventuelles découlant des dispositions législatives ou règlementaires en vigueur lors des règlements. Cette proposition est valable pour l’année civile en cours. INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 32/38...
- Page 33 …… Dont je suis : Propriétaire Locataire Usufruitier Est achevé depuis plus de deux ans. Cocher les mentions correctes Fais-le …………………………………………SIGNATURE DU CLIENT : INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 33/38...
- Page 34 VIDANGE Volume Date Nom intervenant Remarques Boues INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 34/38...
- Page 35 CONTRÔLE NATURE OPERATIONS DATE NOM INTERVENANT (contrôle, changement de REMARQUES pièce…) INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 35/38...
- Page 36 établie sous la seule responsabilité du fabricant mentionnée ci-dessus. Signé par le fabricant et en son nom par : Mme Myriam GONTIER A DREMIL LAFAGE, le 06/08/2024 INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 36/38...
- Page 37 Disque membranaire microperforée Caoutchouc éthylène-propylène-diène d’aération à fines monomère (EPDM) bulles d’air au fond Tube vertical d’alimentation en air DN 25 mm Polychlorure de vinyle (PVC) du réacteur biologique) INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 37/38...
- Page 38 Débit déclaré (l/min) 275 à 2,0 m Fréquence et durée de 20 secondes toutes les 10 minutes (soit 48 min/jour) fonctionnement Aérateur Nombre Modèle AQUADISC 250 Diamètre (mm) INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr 38/38...
