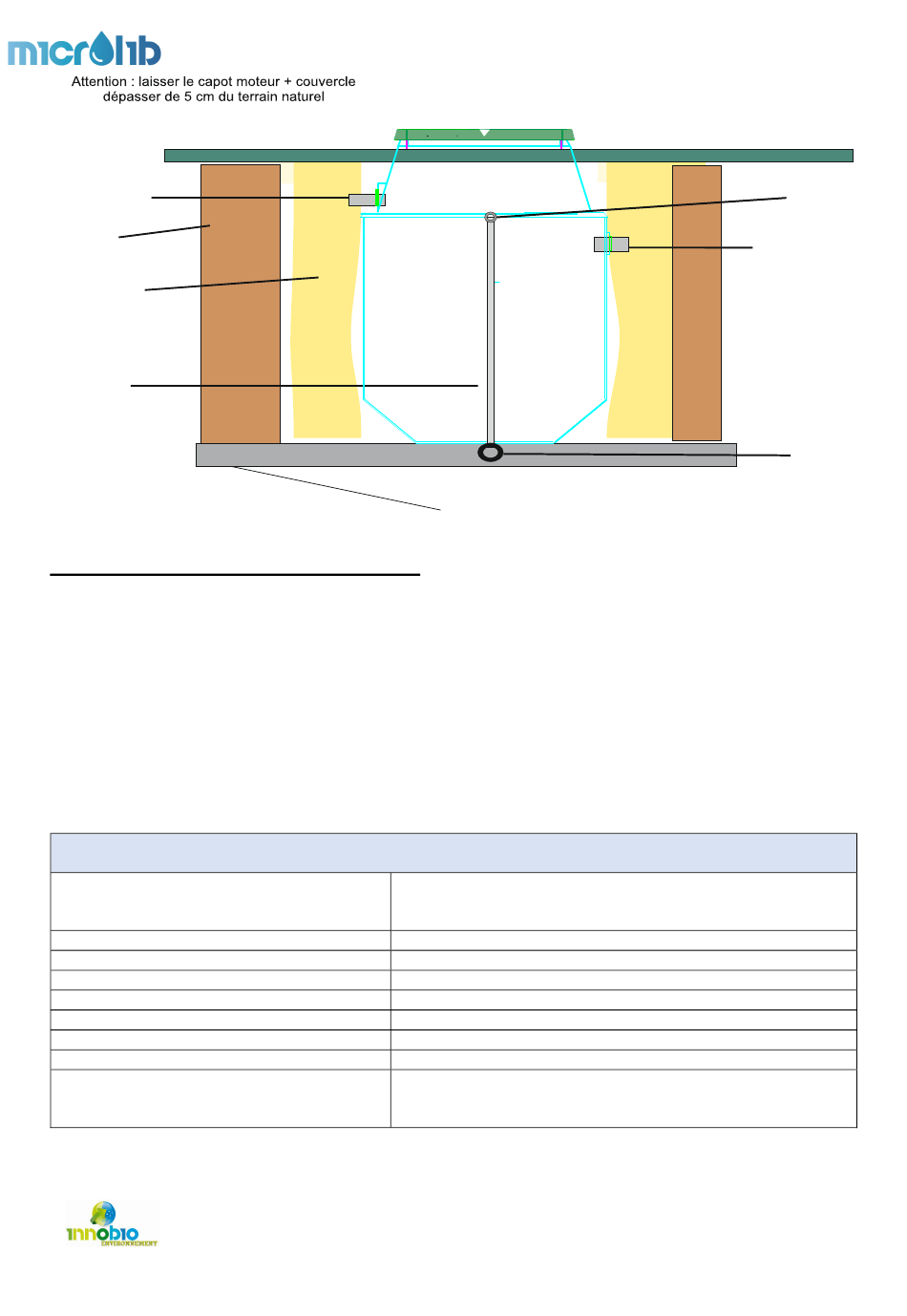

Terre végétale
Entrée D 100
N
Terrain naturel
Gravillons 4/6
Sangle de retenue
Poste de relevage aval (hors agrément)
Dans certaines situations de pose, un poste de relevage est nécessaire pour l'évacuation des eaux en sortie de
microstation.
Le poste de relevage doit répondre aux exigences de la norme EN 12050-2.
Le poste de relevage est indépendant de MICROLIB 7EH et n'est relié à la cuve que par un tuyau.
Le tuyau de refoulement de la pompe doit être équipé d'un clapet anti retour.
Le poste de relevage doit être ventilé par une mise à l'air, par une conduite d'aération de diamètre minimum DN 50
surmontée d'un chapeau d'évent. La pompe ne doit pas être équipé de dispositifs dilacérateurs.
La pompe du poste de relevage doit être accessible pour toutes interventions de maintenance.
L'installation électrique doit être conforme aux exigences de la norme NF C15-100.
La mise en place du poste de relevage doit prendre en compte toutes les précautions nécessaires pour éviter la
remontée du réservoir de collecte, notamment quand le sol est gorgé d'eau (exemple : lestage, ancrage...).
Type
Puissance
Consommation
Volume de stockage (cuve)
Volume de bâchée (pompe)
Débit
Modalité en cas de problème
Niveau sonore
Matériaux
INNO-BIO 11, Avenue de la Mouyssaguèse 31280 DREMIL-LAFAGE tél : 05.62.18.59.88/ contact@inno-bio.fr
Ht 10
à
20 cm
Dalle
à
Caractéristique du poste de relevage
Pompe eaux claires
Déclenchement de la pompe soit avec un flotteur ou un
boitier de commande
Entre 0,2 kW et 1 kW
En fonction de la consommation d'eau du lieu
250 à 350 L
30 – 40 L
7± 3l/s pour une hauteur de 2m
Coffret de commande avec alarme sonore ou visuelle
< À 40 dB(A) équivalent à un lave-vaisselle
En fonction du fabricant :
La cuverie : Polyester, PEHD ....
La pompe : Inox ...
définir par le bureau d'étude
Anneau
Sortie D 100
N
Point d'ancrage
15/38
