Rollo R_03 |
Store enrouleur R_03

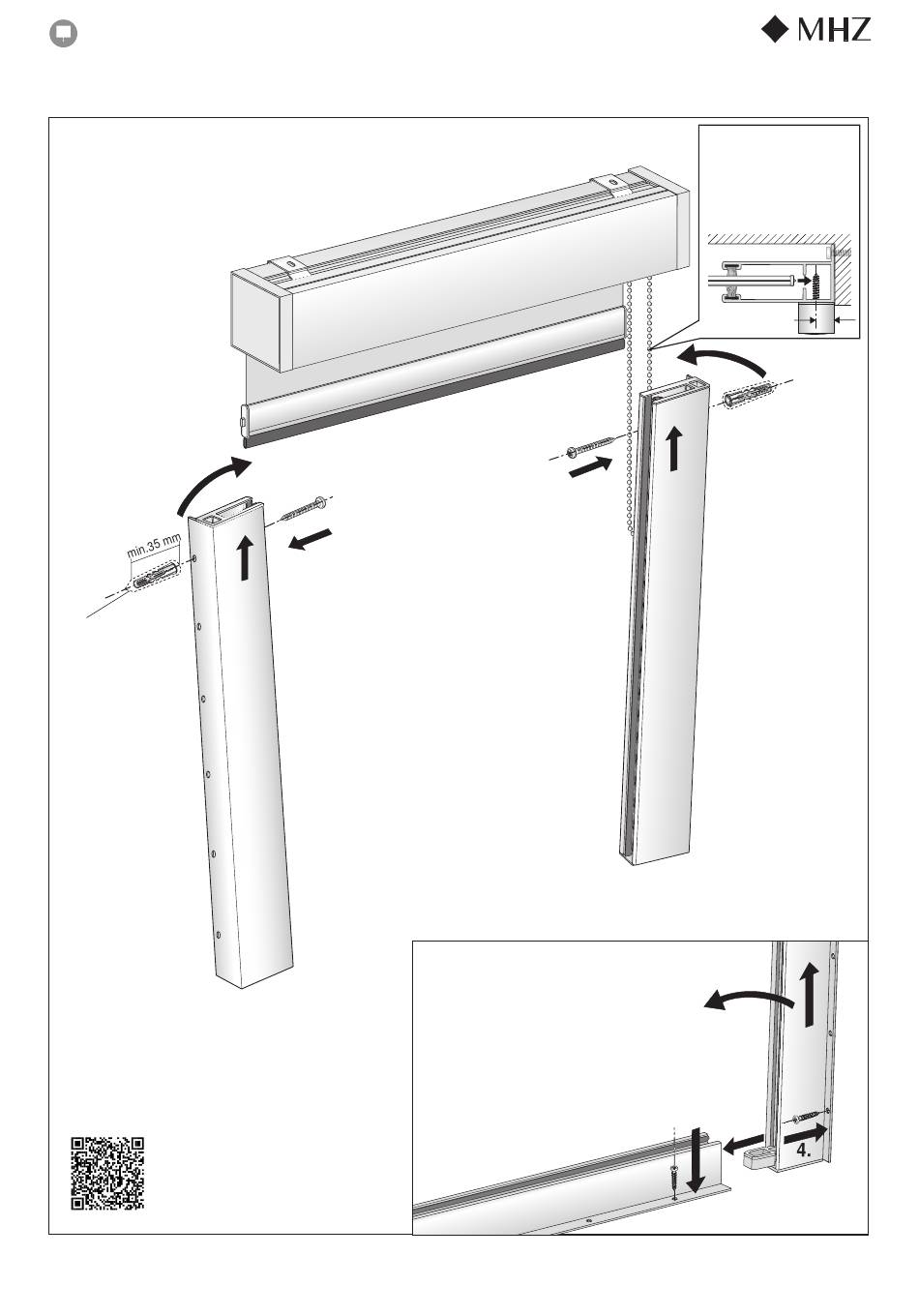

Montage Führungsschiene und Abschlussprofil
Montage des coulisses de guidage et du rail de fermeture Guide rail and and bottom rail installation
Nischenmontage
Montage en niche
Recess installation
1.
**
Bohrung
ø 5 mm
perçage
ø 5 mm
Drill hole
ø 5 mm
**
Technische Änderungen vorbehalten, Ausgabe 04.2024
Sous réserve de modifications techniques, édition 04.2024
Subject to technical changes, Edition 04.2024
| Roller Blind R_03
3.
2.
3.
Mit Abschlussprofil
Avec rail de fermeture
With bottom rail
Montagehinweis: Kindersicherheitsvor-
vorrichtung bei Metall- und Objektkette
nur in diesem Bereich möglich.
Conseil de montage : dispositif de sécurité
enfant pour chaînette métallique et chaînette
sans fin PVC, possible uniquement à cet
emplacement.
Installation note: Child safety system only pos-
sible in this area with metal chain and ope-
ration chain without safety breaking system
1.
**
2.
2.
3.
1.
4.
Rückansicht
vue de l'arrière
Rear view
7,5 mm
