6
Installation

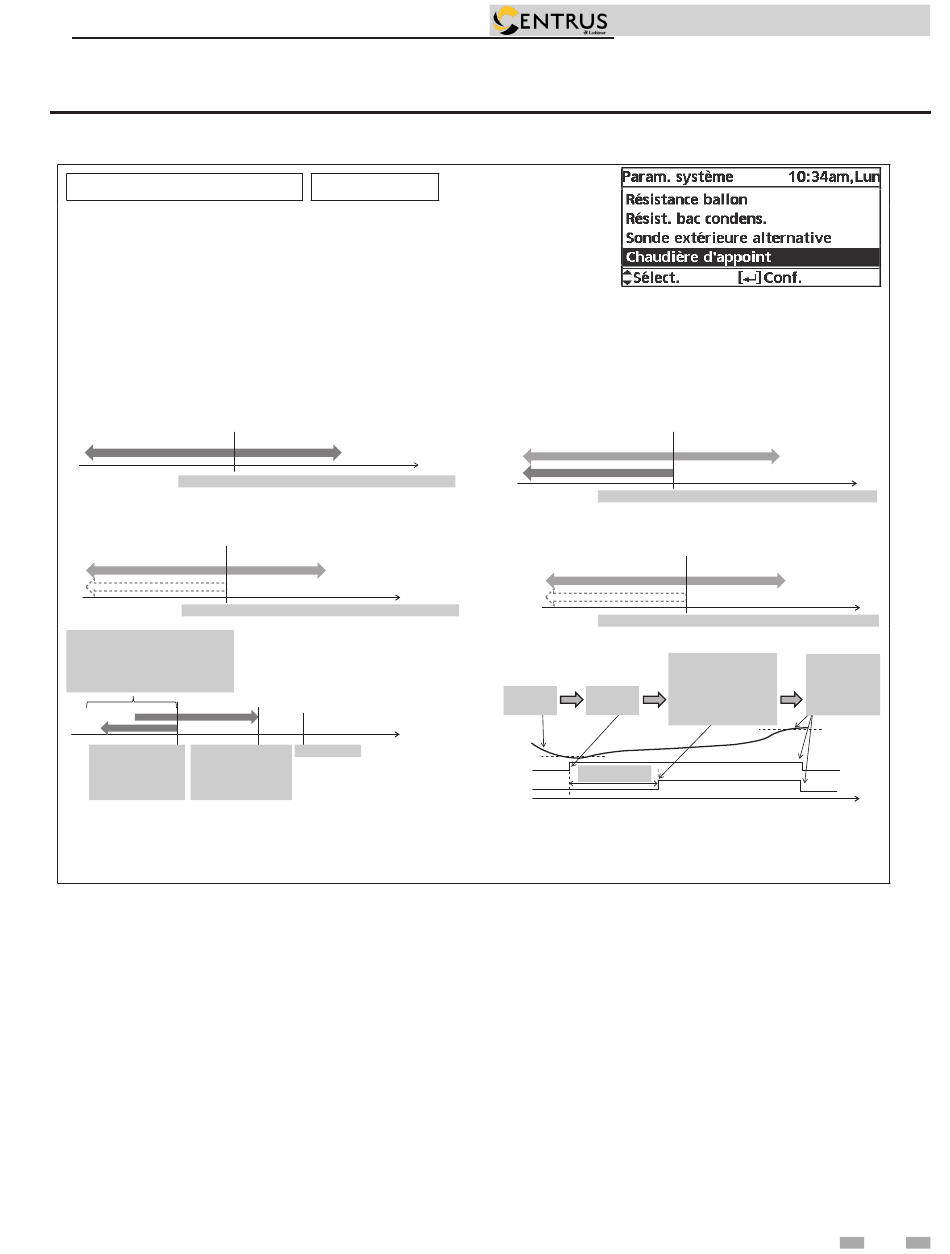

Figure 6-26 Paramètres du boîtier de commande à distance (suite)
10. Connexion chaudière d'appoint
Réglé si la thermopompe est liée au fonctionnement de la chaudière.
Connectez le signal de démarrage de la chaudière à la borne de contact de la chaudière
(carte de circuit imprimé principale).
Réglez la connexion de la chaudière d'appoint sur OUI.
Ensuite, commencez le réglage en suivant les instructions du boîtier de commande à distance.
L'icône de la chaudière s'affiche sur l'écran supérieur du boîtier de commande à distance.
Il existe 3 modes différents de fonctionnement de la chaudière. Les mouvements de chaque mode sont indiqués ci-dessous.
1 Alternatif (passage au fonctionnement de la chaudière lorsque la température est inférieure à la température de réglage)
2 Parallèle (permet le fonctionnement de la chaudière lorsque la température est inférieure à la température de réglage)
3 Parallèle avancé (permet de retarder légèrement le temps de fonctionnement de la chaudière en fonctionnement parallèle)
Lorsque le fonctionnement de la chaudière est sur « ON », le « contact de la chaudière » est « ON », « _ » (un trait de soulignement) s'affiche sous l'icône de la chaudière.
Veuillez régler la température cible de la chaudière sur la même température que celle de la pompe à chaleur.
Lorsque la température de la chaudière est supérieure à celle de la thermopompe, la température de la zone ne peut pas être atteinte si la soupape de mélange n'est pas installée.
Ce produit ne permet qu'à un seul signal de contrôler le fonctionnement de la chaudière. Le réglage du fonctionnement de la chaudière doit être effectué par l'installateur.
Mode alternatif
fait fonctionner la
chaudière uniquement
14 °F (réglage à partir du boîtier de commande à distance)
Mode parallèle avancé
Pour le chauffage
faire fonctionner simultanément
la chaudière et la thermopompe
14 °F (réglage à partir du boîtier de commande à distance)
La pompe à chaleur fonctionne mais
la température de l'eau n'atteint pas
cette température pendant plus de
30 minutes (réglage à partir de la
télécommande)
Temp. de la chaudière
Temp. de la chaudière
ON = Réglage 17 °F
OFF = Réglage 28 °F
(réglage à partir du
(réglage à partir du
boîtier de commande
boîtier de commande
à distance)
à distance)
En mode parallèle avancé, il est possible de régler simultanément le chauffage
et le ballon. Pendant le fonctionnement du mode « Chauffage/Ballon », à
chaque changement de mode, la sortie de la chaudière sera réinitialisée sur
OFF. Veuillez bien comprendre les caractéristiques du contrôle de la chaudière
afin de sélectionner le réglage optimal pour le système.
Réglage initial : Non
faire fonctionner la
thermopompe uniquement
Temp. extérieure
faire fonctionner la
thermopompe uniquement
Temp. extérieure
ET
Temp. de l'eau de circulation
Régler temp
Manuel
Configuration système
Chauffage du ballon
Type de résist. bac
Capteur extérieur alternatif
Chaudière de secours
Mode parallèle
faire fonctionner simultanément
la chaudière et la thermopompe
14 °F (réglage à partir du boîtier de commande à distance)
Pour le ballon d'ECS
faire fonctionner simultanément
la chaudière et la thermopompe
14 °F (réglage à partir du boîtier de commande à distance)
Thermo
Abaisser temp.
Thermopompe
du ballon
ON
Temp. initiale
Temp.
d'ébullition
du ballon
Thermopompe
Chaudière (boîtier de
commande à distance)
Chaudière
d'installation et d'utilisation
12:00 am, Lun
Choisir
Confirmer
faire fonctionner la
thermopompe uniquement
Temp. extérieure
faire fonctionner la
thermopompe uniquement
Temp. extérieure
ET
Si la temp. réelle du ballon
Lorsque la temp.
n'atteint pas la temp. de
du ballon est
réglage dans les 30
atteinte, les deux
minutes (réglage à partir de
opérations
la télécommande), la
chaudière se met en
marche
Réglage de
s'arrêtent
temp. du
ballon
durée
47
