6
Installation
Installation de la tuyauterie
Cette section est réservée aux électriciens
⚠AVERTISSEMENT
et installateurs de systèmes d'eau autorisés
et licenciés. Les travaux effectués derrière
la plaque frontale de l'armoire fixée par
des vis ne doivent être effectués que sous
la supervision d'un installateur ou d'un
technicien d'entretien qualifié.
Installation typique de la tuyauterie
L'installation de ce circuit d'eau doit être confiée à un
installateur ou à un technicien qualifié.
Ce circuit d'eau doit être conforme aux réglementations
nationales en vigueur et aux codes de construction locaux.
Assurez-vous que les composants installés dans le circuit d'eau
peuvent résister à la pression de l'eau pendant le fonctionnement.
N'appliquez pas de force excessive sur les tuyaux, car cela
pourrait les endommager. Utilisez un écrou Rp 1 ¼ po pour
les connexions d'entrée et de sortie d'eau et nettoyez toute la
tuyauterie avec de l'eau du robinet avant de la connecter à l'unité
Mono bloc. Couvrez l'extrémité du tuyau pour éviter la saleté
et la poussière de pénétrer lorsque vous l'insérez à travers un
mur. Si un ballon existant doit être raccordé à l'unité Mono bloc,
assurez-vous que les conduites sont propres avant de procéder à
l'installation de la conduite d'eau.
Choisissez un produit d'étanchéité approprié qui peut résister
aux pressions et aux températures du système. Veillez à
utiliser deux clés pour serrer la connexion. Serrez les écrous
à l'aide d'une clé dynamométrique : 86,74 lb*pi. Si des tuyaux
métalliques autres qu'en laiton sont utilisés pour l'installation,
veillez à les isoler pour éviter la corrosion galvanique. N'utilisez
pas de tuyaux qui sont écrasés ou déformés. Utiliser des tuyaux
de qualité inférieure peut entraîner un dysfonctionnement de
l'appareil. Assurez-vous d'isoler la tuyauterie du circuit d'eau
(épaisseur de l'isolant : 3/4 de pouce ou plus) pour éviter la
condensation pendant le refroidissement et la réduction de la
capacité de chauffage, ainsi que pour éviter le gel de la tuyauterie
du circuit d'eau extérieur pendant la saison hivernale.
Après l'installation, vérifiez les fuites d'eau dans la zone de
connexion lors d'un essai. En cas de panne d'alimentation
électrique ou de panne de fonctionnement de la pompe,
vidangez le système. Lorsque de l'eau stagne à l'intérieur du
système, elle risque de geler et d'endommager le système. Voir
la Figure 9-4 pour un exemple d'illustration.
Lorsque de l'eau se trouve à l'intérieur du système, il y
chances que le gel se produise, ce qui pourrait endomm
système.
Manuel

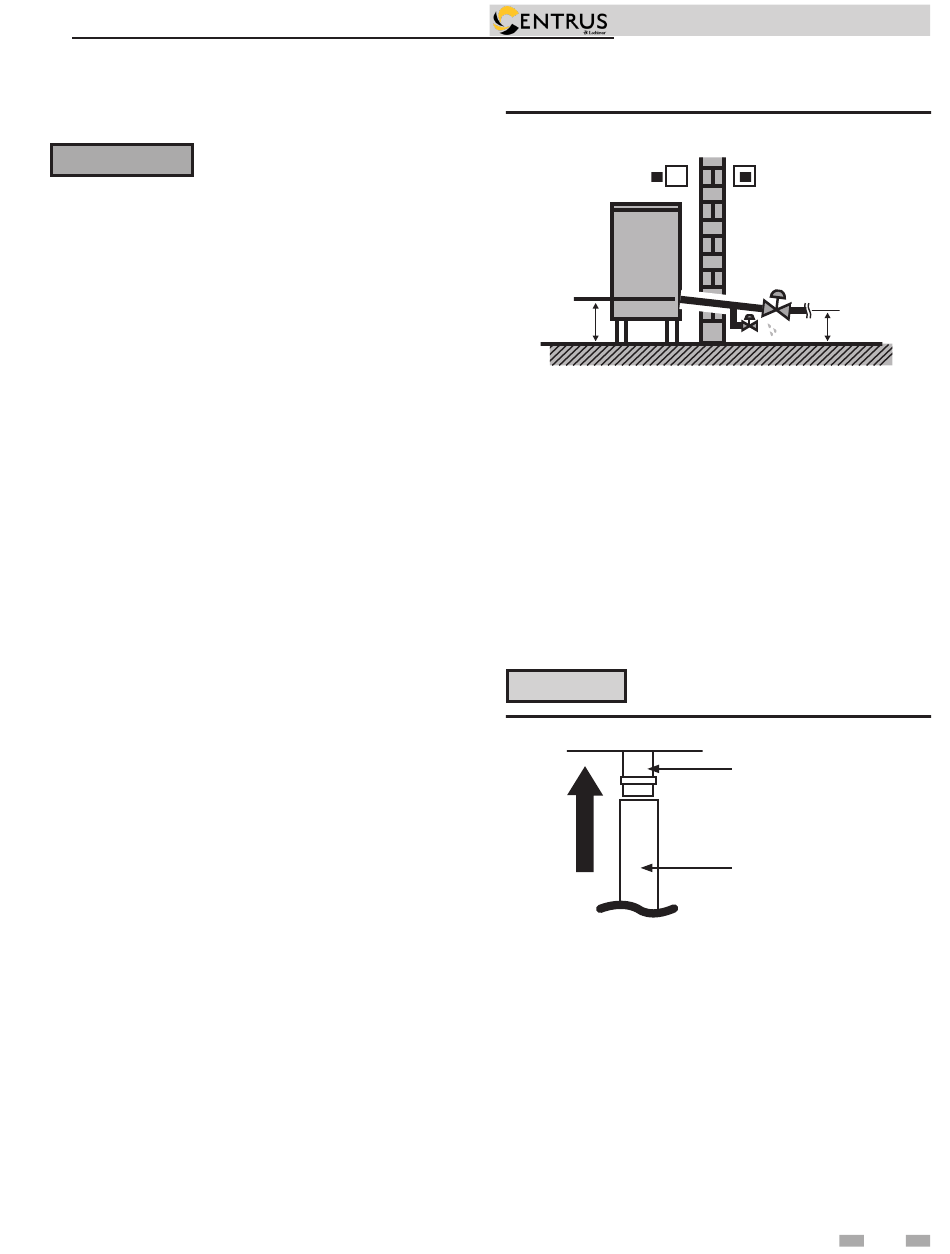

Figure 6-4 Vidange de l'unité en cas de coupure de courant
H
Installation de la tuyauterie de vidange
Utilisez un tuyau de vidange d'un diamètre intérieur de 5/8 pouces.
Le tuyau doit être installé dans une direction continuellement
descendante et laissé ouvert à une atmosphère sans gel.
Si le tuyau de vidange est long, utilisez un support métallique pour
éliminer l'ondulation du tube de vidange sur sa trajectoire. L'eau
s'égouttera de ce tuyau, c'est pourquoi la sortie de ce tuyau doit
être installée dans un endroit où la sortie ne peut pas être bloquée.
N'insérez pas ce tuyau dans une canalisation d'égout ou d'évacuation
susceptible de générer du gaz ammoniac, du gaz sulfurique, etc.
Si nécessaire, utilisez un étrangleur pour serrer le tuyau au niveau
du raccord du tuyau de vidange afin d'éviter qu'il ne fuie.
Ne serrez pas excessivement. Cela peut
⚠ ATTENTION
entraîner des fuites d'eau.
Figure 6-5 Raccord du tuyau de vidange
d'installation et d'utilisation
< H
RACCORD DU TUYAU
DE VIDANGE
TUYAU DE VIDANGE
31
