6
Installation
Manipulation de l'unité Mono bloc
L'unité Mono bloc est une unité lourde et de grande taille.
La manipulation de l'unité ne peut se faire qu'à l'aide d'outils de
levage et d'élingues. Ces élingues peuvent être insérées dans des
manchons situés à la base du cadre de l'unité.
Choisissez le meilleur emplacement
Installez l'unité Mono bloc uniquement à l'extérieur. Évitez de
l'installer dans des zones où la température ambiante peut descendre
en dessous de -4 °F. L'unité Mono bloc doit être installée sur
une surface plane et solide. Le lieu d'installation doit être éloigné
de toute source de chaleur ou de vapeur susceptible d'affecter le
fonctionnement de l'unité Mono bloc.
L'unité Mono bloc doit être installée :
•
Dans un endroit où la circulation de l'air est bonne.
•
Dans un endroit où le drainage peut être facilement effectué.
•
Dans un endroit où le bruit de fonctionnement de l'unité
Mono bloc ne causera pas de gêne à l'utilisateur.
•
Dans un endroit accessible pour l'entretien.
•
Dans un endroit où il n'y a pas de fuite de gaz inflammable.
•
Dans un endroit où les longueurs de tuyauterie et de câblage
de l'unité Mono bloc se situent dans une plage raisonnable.
Veillez à maintenir une distance minimale entre les espaces, comme
illustré à la figure 9-1, et le mur, le plafond ou d'autres obstacles.
Si un auvent est construit au-dessus de l'appareil pour éviter
la lumière directe du soleil ou la pluie, veillez à ce que le
rayonnement thermique du condenseur ne soit pas obstrué.
Ne placez aucun obstacle susceptible de provoquer un court-circuit
de l'air évacué. Évitez d'installer l'unité Mono bloc à un endroit où
le côté aspiration peut être exposé directement au vent.
Si l'unité Mono bloc est installée près de la mer, dans une région
à forte teneur en soufre ou dans un endroit huileux (p. ex. huile
de machines, etc.), sa durée de vie peut être réduite.
Lorsque vous installez le produit dans un endroit où il sera
affecté par un typhon ou un vent fort, tel que le vent soufflant
entre les bâtiments, y compris le toit d'un bâtiment et un
endroit où il n'y a pas de bâtiment dans les environs, fixez le
produit avec un câble de prévention de renversement, etc.
Installation de l'unité Mono bloc
L'unité Mono bloc devient lourde lorsqu'elle est remplie d'eau.
Installez l'unité sur un sol en béton solide et tenez compte du
poids de l'appareil et de l'eau. Fixez l'unité Mono bloc sur le sol en
béton à l'aide de boulons d'ancrage 7/16 po - 20 UNF à 4 endroits.
La résistance à l'arrachement de ces boulons d'ancrage doit être
supérieure à 3 372 lbf (15 000 N).
Manuel

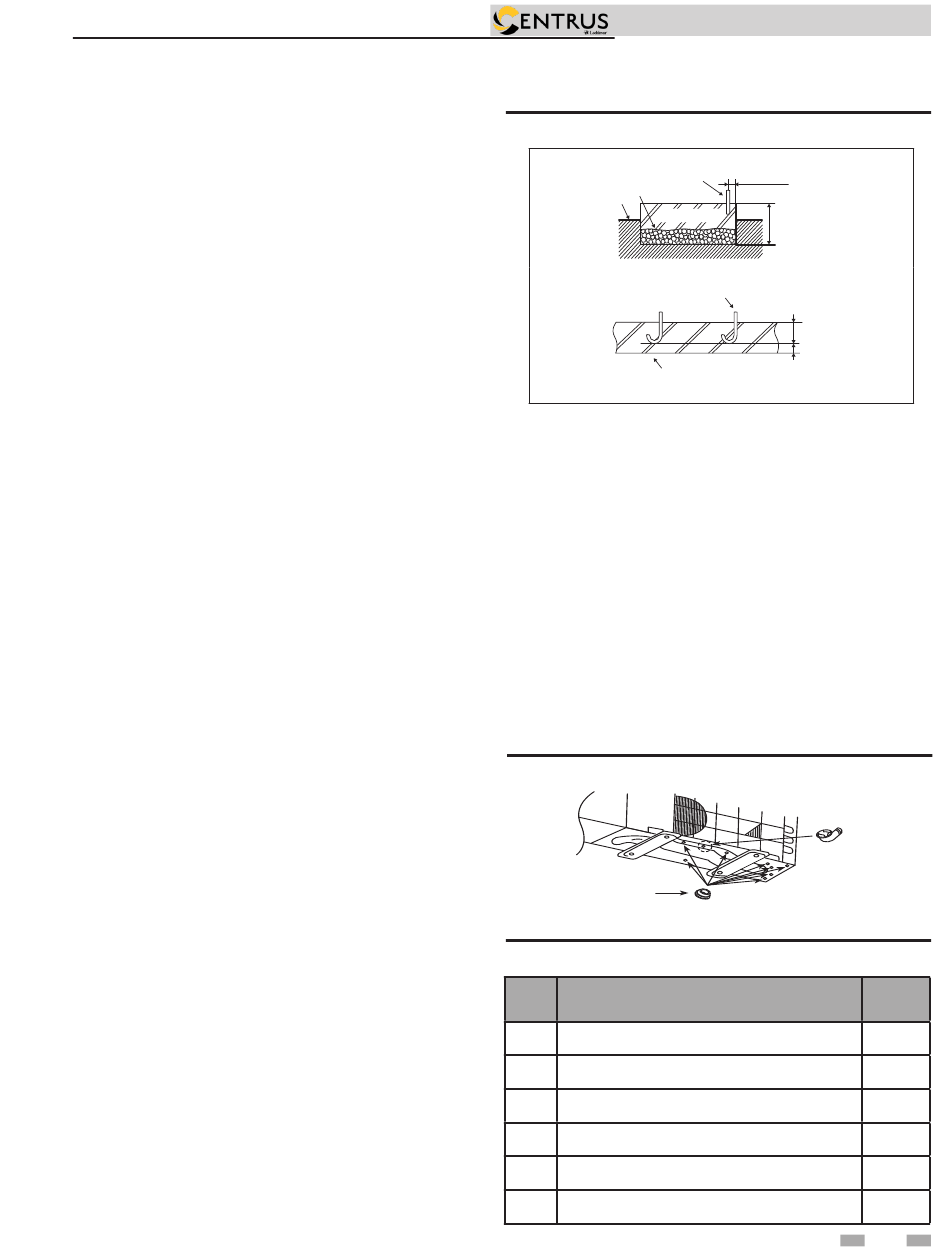

Figure 6-1 Cheville d'ancrage contre cheville encastrée
Cheville d'ancrage
Cheville d'ancrage
Cailloux
Sol
Béton
Cheville encastrée
Cheville d'ancrage
Dalle de sol (béton)
•
La résistance à la compression du béton est supérieure à 2611 psi (18 Mpa)
Illustration d'une cheville d'ancrage et d'une cheville d'ancrage encastrée
Élimination de l'eau de vidange de
l'unité Mono bloc
En cas d'utilisation d'un coude de vidange, suivez les instructions
ci-dessous :
•
L'appareil doit être placé sur un support d'une hauteur
supérieure à 2 pouces.
•
Couvrez les 8 trous (ø7/8 pouces) avec un capuchon en
caoutchouc (voir l'illustration ci-dessous)
•
Utilisez un bac (non fourni) si nécessaire pour évacuer
l'eau de vidange de l'unité Mono bloc.
Si l'appareil est utilisé dans une région où la température
descend en dessous de 32 °F pendant 2 ou 3 jours consécutifs,
il est recommandé de ne pas utiliser le coude de vidange et le
capuchon en caoutchouc. Si vous les utilisez, l'eau de vidange
gèlera et le ventilateur ne tournera pas.
Figure 6-2 Vidange de l'unité
Capuchon en
caoutchouc 2
Tableau 6-1 Accessoires raccordés
N°
Pièces accessoires
1
Coude de drainage
2
Capuchon en caoutchouc
3
Boîtier de commande à distance
4
Sonde extérieure
5
Sonde du ballon
6
Sonde du ballon tampon
d'installation et d'utilisation
2 3/8 po ou plus
11 7/8 po
ou plus
3 1/4 po
au-dessus
de 7/8 po
Coude de
drainage 1
x 8
Qté
29
1
8
1
1
1
1
