6
Installation
Cette section est réservée aux électriciens
⚠AVERTISSEMENT
agréés et licenciés. Les travaux effectués
derrière la plaque frontale de l'armoire fixée
par des vis ne doivent être effectués que
sous la supervision d'un installateur ou d'un
technicien d'entretien qualifié.

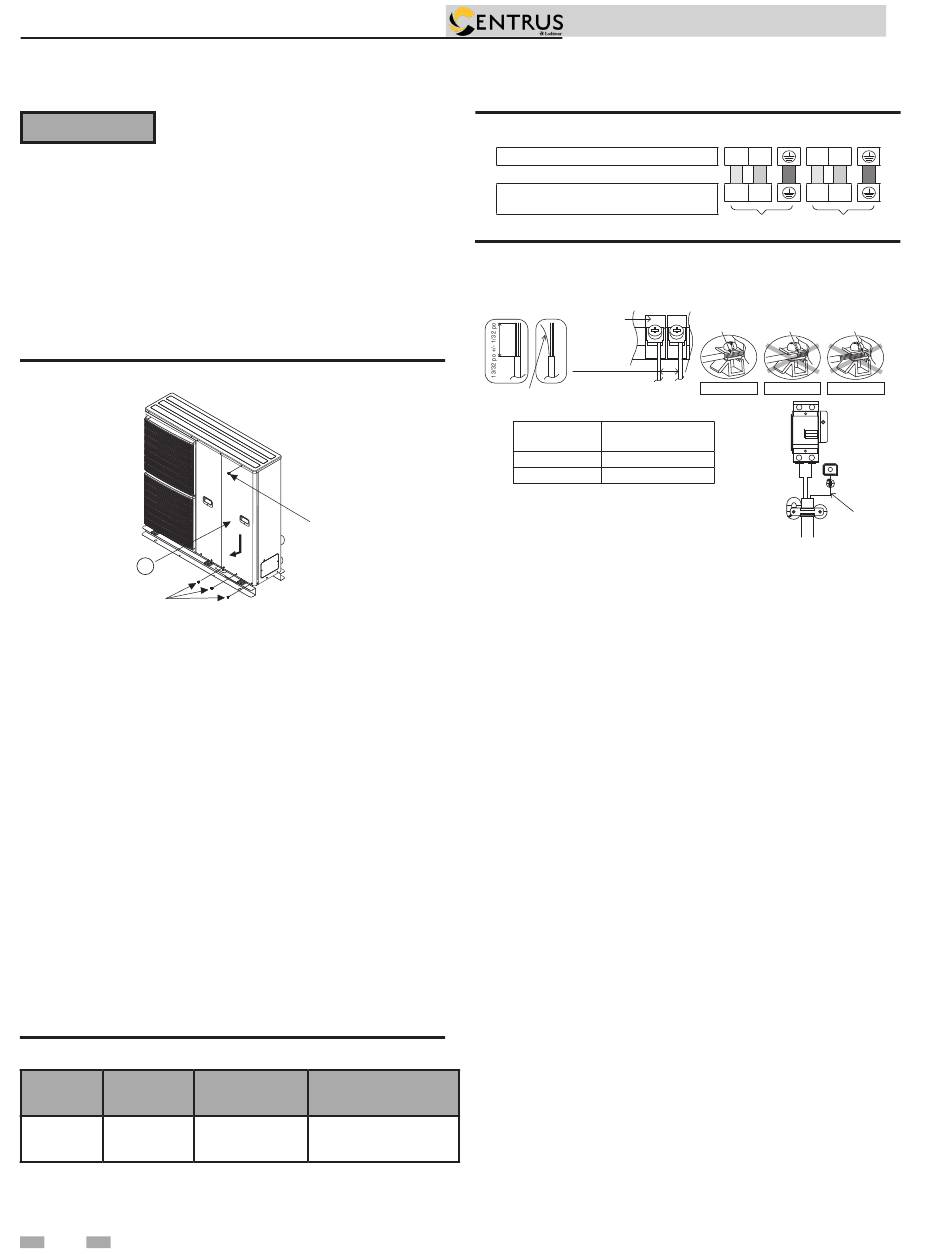

Retrait de la plaque frontale de l'armoire
1.
Retirez les quatre (4) vis de montage comme indiqué sur
l'illustration.
2.
Faites glisser la plaque avant de l'armoire vers le bas pour
libérer les cliquets. Ensuite, tirez-la vers l'avant pour la retirer.
Figure 6-6 Retrait de la plaque frontale de l'armoire
Plaque frontale de
16
l'armoire
Vis de montage
Fixation du cordon d'alimentation
1.
Un dispositif d'isolation doit être connecté au câble
d'alimentation.
2.
Le dispositif d'isolation (moyen de déconnexion) doit avoir
un espace de contact d'au moins 1/8 de pouce.
•
Connectez les cordons d'alimentation électrique 1 et
2 gainés en polychloroprène approuvé et le cordon de
type 60245 IEC 57 ou plus lourd à la carte du terminal,
et l'autre extrémité du cordon au dispositif d'isolation
(moyen de déconnexion). Voir le tableau 6-3 pour les
exigences en matière de taille de câble.
•
Pour éviter que le câble et le cordon ne soient
endommagés par des arêtes vives, le câble et le cordon
doivent passer par les trous prévus à cet effet avant
d'être raccordés au bornier.
3.
Fixez le câble sur la carte de contrôle à l'aide du support
(pince).
Tableau 6-3 Exigences en matière de taille de câble
Taille du
Modèle
câble
3 x min.
RAH040
10 AWG
32
Vis de montage
Dispositifs
RCD
d'isolation
recommandé
30 A
30 mA, 2P, type A
Manuel
Figure 6-7 Terminal de l'unité
Borne de l'unité Mono bloc
(Cordon d'alimentation)
Bornes du dispositif d'isolation de
l'alimentation (moyen de déconnexion)
Figure 6-8 Exigences en matière de dénudage et de
connexion des câbles
Dénudage de fils
Borne de
la carte
7/32 po
ou plus
(espace entre les fils)
Pas de brin lâche
lors de l'insertion
Couple de
Vis de borne
serrage lb*pi
1,158 ~ 1,446
8-32 UNC
10-24 UNC
1,446 ~ 1,807
*1 - Le câble de mise à la terre doit être plus
long que les autres câbles pour des raisons
de sécurité.
Exigences de connexion pour RAH040
L'alimentation électrique 1 de cet équipement est conforme
à la norme IEC 61000-3-12, à condition que la puissance
de court-circuit Ssc soit supérieure ou égale à 1900 kW au
point d'interface entre l'alimentation de l'utilisateur et le
système public. Il incombe à l'installateur ou à l'utilisateur de
l'équipement de s'assurer, en consultant le gestionnaire du
réseau de distribution si nécessaire, que l'équipement n'est
raccordé qu'à une alimentation électrique dont la puissance de
court-circuit Ssc est supérieure ou égale à 1900 kW.
Le bloc d'alimentation 1 de l'équipement est conforme à
la norme IEC 61000-3-11 et doit être connecté à un réseau
d'alimentation approprié, avec une capacité de courant de
service ≥ 100A par phase. Veuillez vous assurer auprès du
fournisseur d'électricité local que la capacité du courant de
service au point d'interface est suffisante pour l'installation de
l'équipement.
Le bloc d'alimentation électrique 2 de cet équipement est
conforme à la norme IEC 61000-3-12. Le bloc d'alimentation
électrique 2 de l'équipement est conforme à la norme IEC
61000-3-11 et doit être connecté à un réseau d'alimentation
approprié, avec l'impédance maximale admissible suivante
Zmax = 0,193 ohm (Ω) à l'interface.
Veuillez vous assurer auprès de votre fournisseur d'électricité
local que le bloc d'alimentation 2 est connecté seulement à
une alimentation dont l'impédance est inférieure à la valeur
nominale de l'appareil.
d'installation et d'utilisation
L
N
L
N
1
L
N
L
N
1
Alimentation 1
Alimentation 2
Conducteur pas
Conducteur
Conducteur
entièrement
entièrement
trop inséré
inséré
ACCEPTER
INTERDIT
Cordon d'alimentation
1
1
inséré
INTERDIT
*1
