LUGGAGE CART
TOOLS NEEDED
Phillips Screwdriver
Deck x 1
Frame x 2
Garment Rod
Bolt x 2

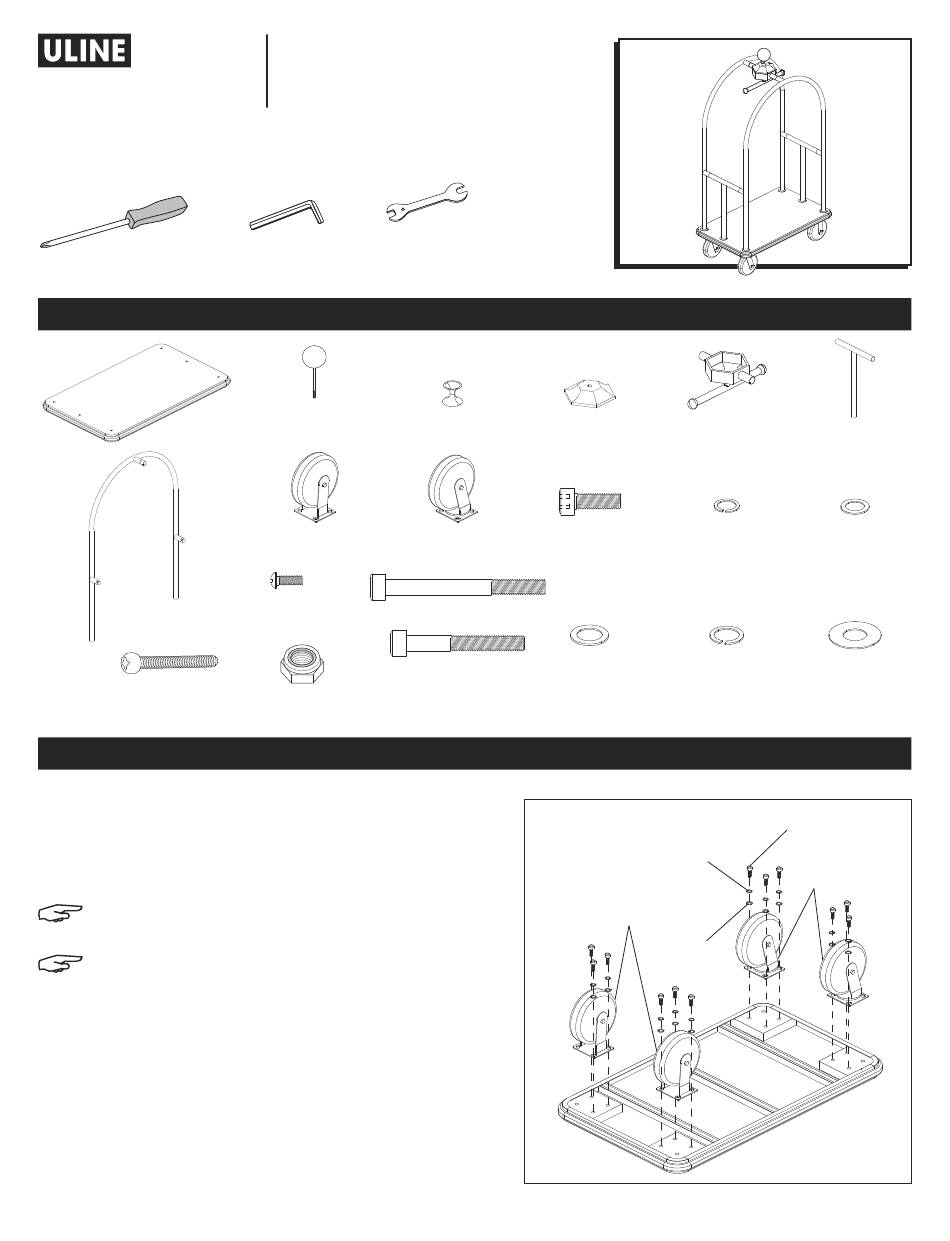

1.
Place deck on a smooth, non-marring surface with
top side down. Mount rigid and swivel casters to
deck through the inner three caster mounting holes.
Use small washers, small lock washers and medium
bolts. (See Figure 1)
NOTE: Outer corner holes are not used during
this step.
NOTE: Make sure same type of casters go on
each end of the deck.
PAGE 1 OF 6
1-800-295-5510
uline.com
8 mm Allen Wrench
3/8" Wrench
(Included)
Top Ball x 1
Top Ball Seat x 1
Rigid Caster x 2
Swivel Caster x 2
Long Large Bolt x 4
Small Bolt x 6
Locknut x 2
PARTS
Top Cap x 1
Medium Bolt x 12
Large Bolt x 2
Large Washer x 6
ASSEMBLY
Figure 1
Rigid Casters
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Garment Rod x 1
Crossbar x 2
Small Lock
Small Washer
Washer x 12
Large Lock
Frame Guard x 6
Washer x 6
Medium Bolt
Small Lock
Swivel
Washer
Casters
Small
Washer
x 12
0821 IH-5010
