7
RACCORDEMENT DU SECTEUR
7-1
RECOMMANDATIONS
• Tension réseau :
220/240 VAC (198-264 VAC).
• Fréquence : 50/60 Hz (45-65 Hz).
• Classe I.
• Régimes de neutre : TT, TN, IT.
• Dispositif de sectionnement recommandé en amont :
Parfoudre : type 2 -10 Ka
Section de câble 0,3 à 2,5 mm² - longueur à dénuder 7 mm - couple de serrage 0,5 à 0,6 N.m.
DANGER !
La section du câble utilisé doit être choisie en fonction du courant de
7-2
MODES DE CABLAGE
Raccorder les câbles suivant les symboles indiqués sur l'étiquette (tournevis plat).
PRUDENCE !
!
Pour éviter de casser les équipements, respecter le couple de serrage des vis prescrit.
Bien visualiser le positionnement des équipements et leurs symboles respectifs pour éviter tout câblage erroné.
Toute modification du pré-câblage pourrait causer un dysfonctionnement du produit et entraînera la perte de sa
garantie.
7-3
RACCORDEMENT
DANGER !
Pour faire le raccordement, il est nécessaire que l'application soit hors tension.
Le disjoncteur amont de l'application doit être ouvert !
Les parties nues des câbles secteurs doivent être serties avant d'être câblé au produit !
Il faut toujours raccorder le fil de terre en premier, avant de raccorder l'alimentation au secteur !

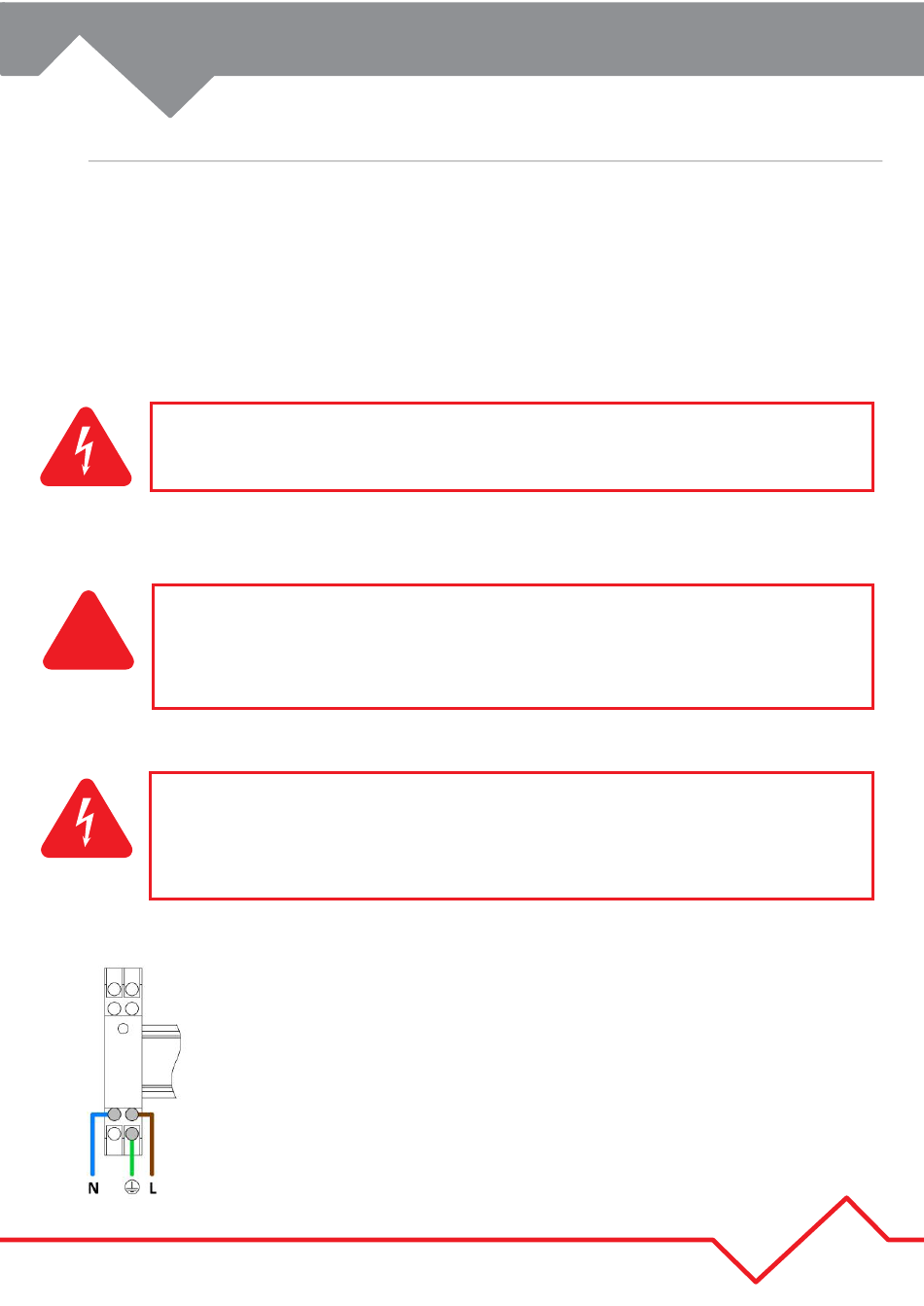

Les câbles d'entrée secteur doivent être raccordés au parafoudre. Connecter les trois fils suivants en respectant leur
couleur :
Fil de terre couleur jaune/vert
Fil neutre couleur bleu (N)
Fil phase couleur marron (L)
Après avoir connecté le fil de terre, les fils « neutre » et « phase » peuvent être raccordés.
© 2019 SLAT Sous réserve de modifications
SYNAPS
@ 230 VAC : 2,1 A
@ 195,5 VAC : 1,7 A @ 264,5 VAC : 1,85 A
courbeD
(calibre
4
A).
fonctionnement. (≥ 0,15 mm
13
MANUEL D'UTILISATION
• Courant primaire :
2
/ A)
MAN802210067_FR
