6
INSTALLATION DU COFFRET
Le produit doit être installé suivant les normes de sécurité EN 60950-1 et EN 62368-1. Il peut être installé dans un endroit
non ventilé.
Le SYNAPS POE5F V 8P2F C est conçu pour être installé verticalement sur un mur, dans une chambre de tirage ou sur un
mât/poteau.
6-1
MONTAGE SUR UN MUR OU DANS UNE CHAMBRE DE TIRAGE
1. Placer le produit sur le mur (sur un support en béton par
exemple) et repérer les points de fixations ou utiliser les
dimensions indiquées dans ce manuel (passage des 4
vis).
2. Percer le support et insérer 4 chevilles (non fournies –
ø 6 x 50 mm recommandées).
3. Fixer le produit à l'aide de 4 vis
(non fournies – ø 5 x 50 mm recommandées).
4. Prévoir des rondelles d'un diamètre de 10 mm.
Le refroidissement par convection naturelle du produit
nécessite un dégagement minimum de 50 mm de chaque
côté.

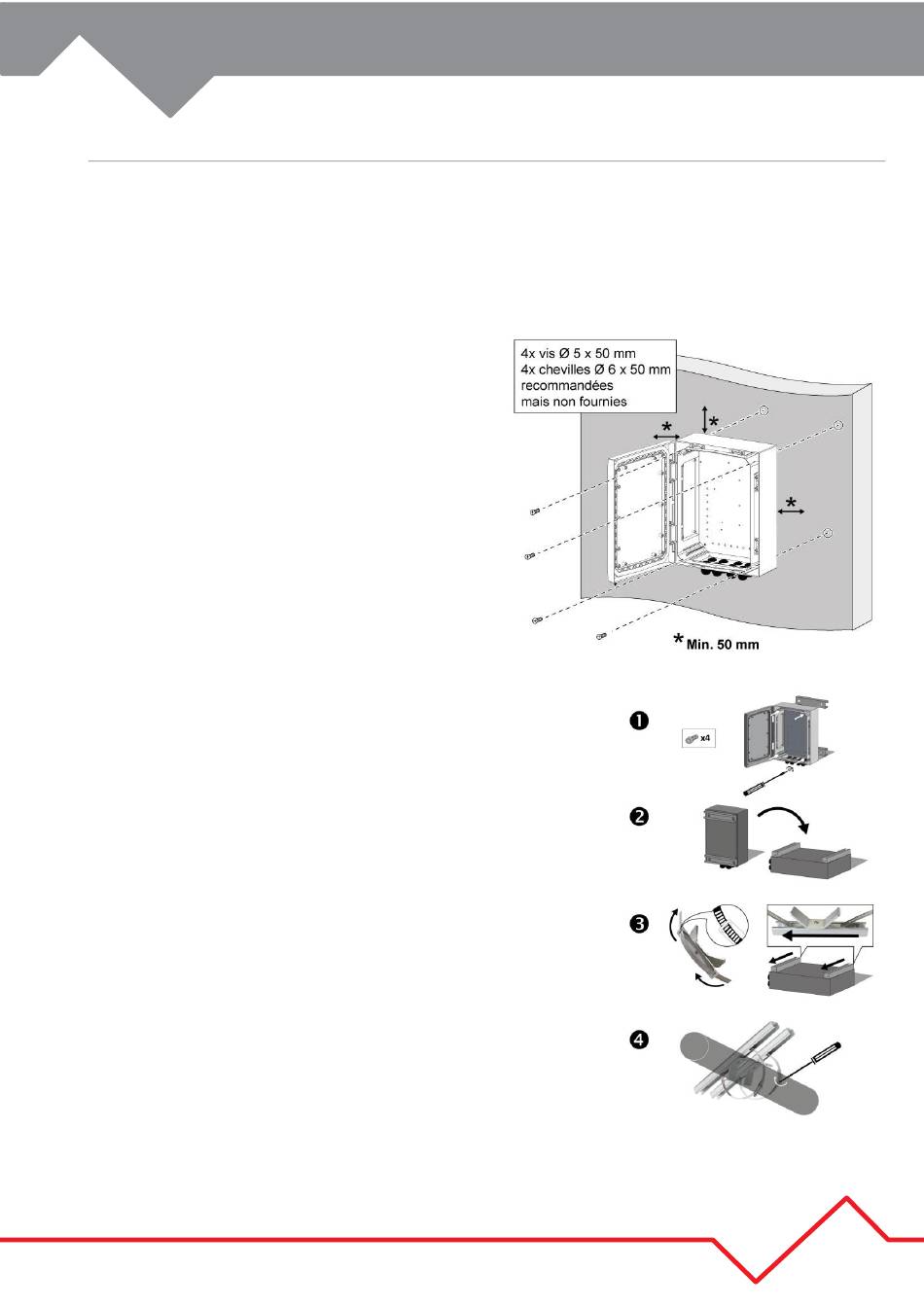

La Figure ci-contre montre comment doit être positionné le
coffret après montage au mur.
6-2
MONTAGE SUR UN MAT/POTEAU
1. Monter le kit sur le produit à l'aide d'un
tournevis porte- embout [douille ¼ " et
embout 6 pans ¼ " (H6)].
2. Fixer le produit sur le mât à l'aide de la bride
de serrage (ø min. 100 – max. 300 mm).
La Figure ci-contre montre comment le kit de
montage doit être monté sur le coffret et
positionné sur le mât/poteau.
Il appartient à l'installateur de s'assurer de la
capacité d'accueil de la charge du mât/poteau.
© 2019 SLAT Sous réserve de modifications
SYNAPS
10
MANUEL D'UTILISATION
MAN802210067_FR
