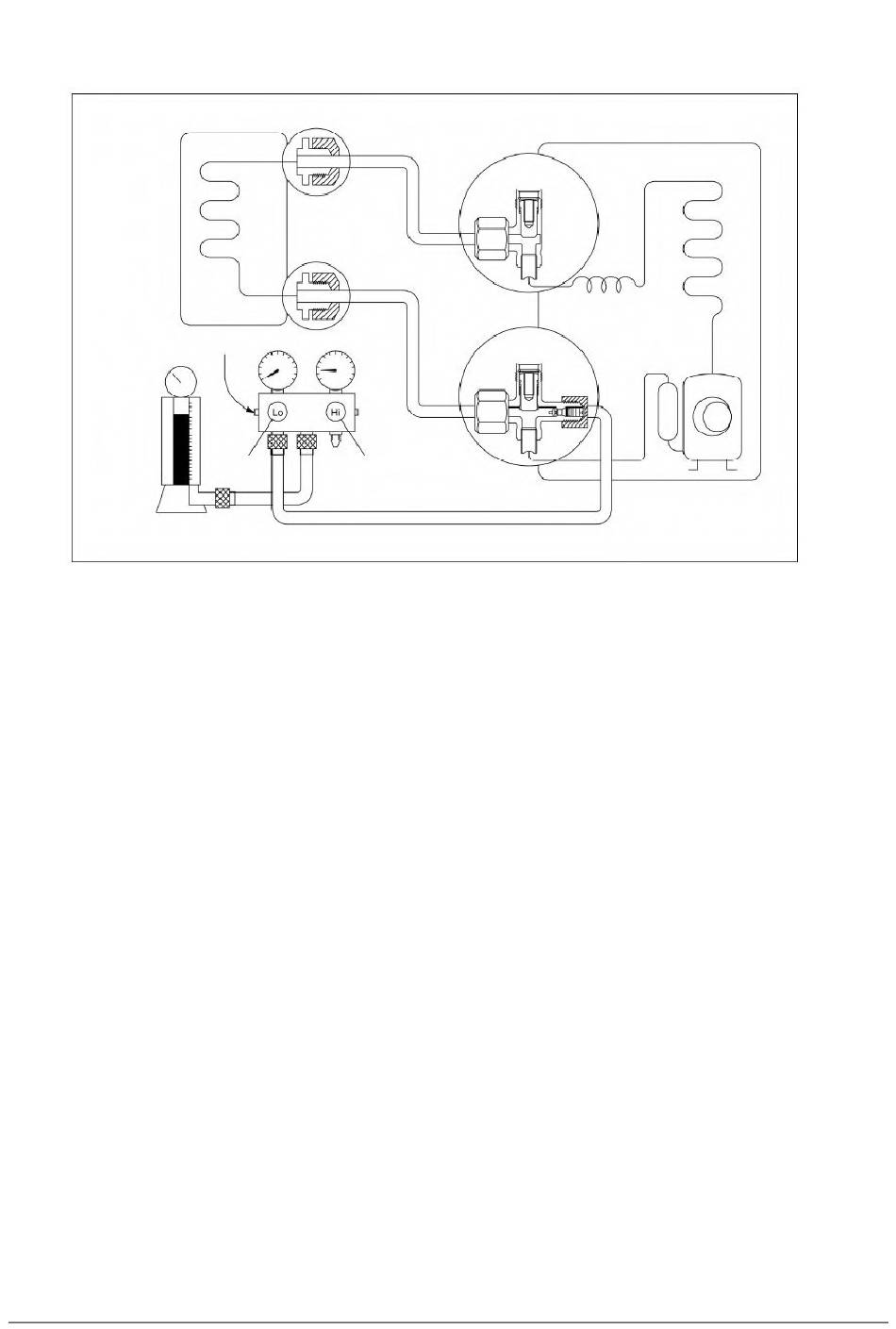

2. Charge de frigorigène
Vanne anti-retour
Cylindre de
charge
Procédure :
1) Raccordez le tuyau de charge au cylindre de charge, ouvrez la vanne à 2 voies et la vanne à 3 voies.
Raccordez le tuyau de charge que vous avez déconnecté de la pompe à vide à la vanne située au bas du
cylindre. Faites descendre le cylindre vers le haut pour assurer la charge du liquide.
2) Purger l'air du tuyau de charge.
Ouvrez la vanne située au bas du cylindre et appuyez sur la vanne anti-retour du dispositif de charge pour
purger l'air (attention au frigorigène liquide).
3) Placez le cylindre de chargement sur la balance électronique et enregistrez le poids.
4) Ouvrez les vannes (côté bas) du dispositif de charge et chargez le système avec du frigorigène liquide.
Si le système ne peut pas être chargé avec la quantité de frigorigène spécifiée, ou s'il peut être chargé petit
à petit (environ 150 g à chaque fois), faites fonctionner le climatiseur dans le cycle de refroidissement ;
toutefois, une seule fois ne suffit pas, attendez environ 1 minute, puis répétez la procédure.
5) Lorsque la balance électronique affiche le poids approprié, débranchez immédiatement le tuyau de
charge de l'orifice de service de la vanne à 3 voies.
Si le système a été chargé de frigorigène liquide pendant le fonctionnement du climatiseur, éteignez le
climatiseur avant de débrancher le tuyau.
6) Montage des bouchons de vanne et de l'orifice de service.
Utilisez une clé dynamométrique pour serrer le bouchon de l'orifice de service à un couple de 18 Nm.
Assurez-vous de vérifier s'il y a une fuite de gaz.
(Unité intérieure)
(Côté liquide)
FERMÉ
OUVERT
Vanne à 2 voies
(Côté gaz)
Vanne à 3 voies
26
(Unité extérieure)
OUVERT
OUVERT
