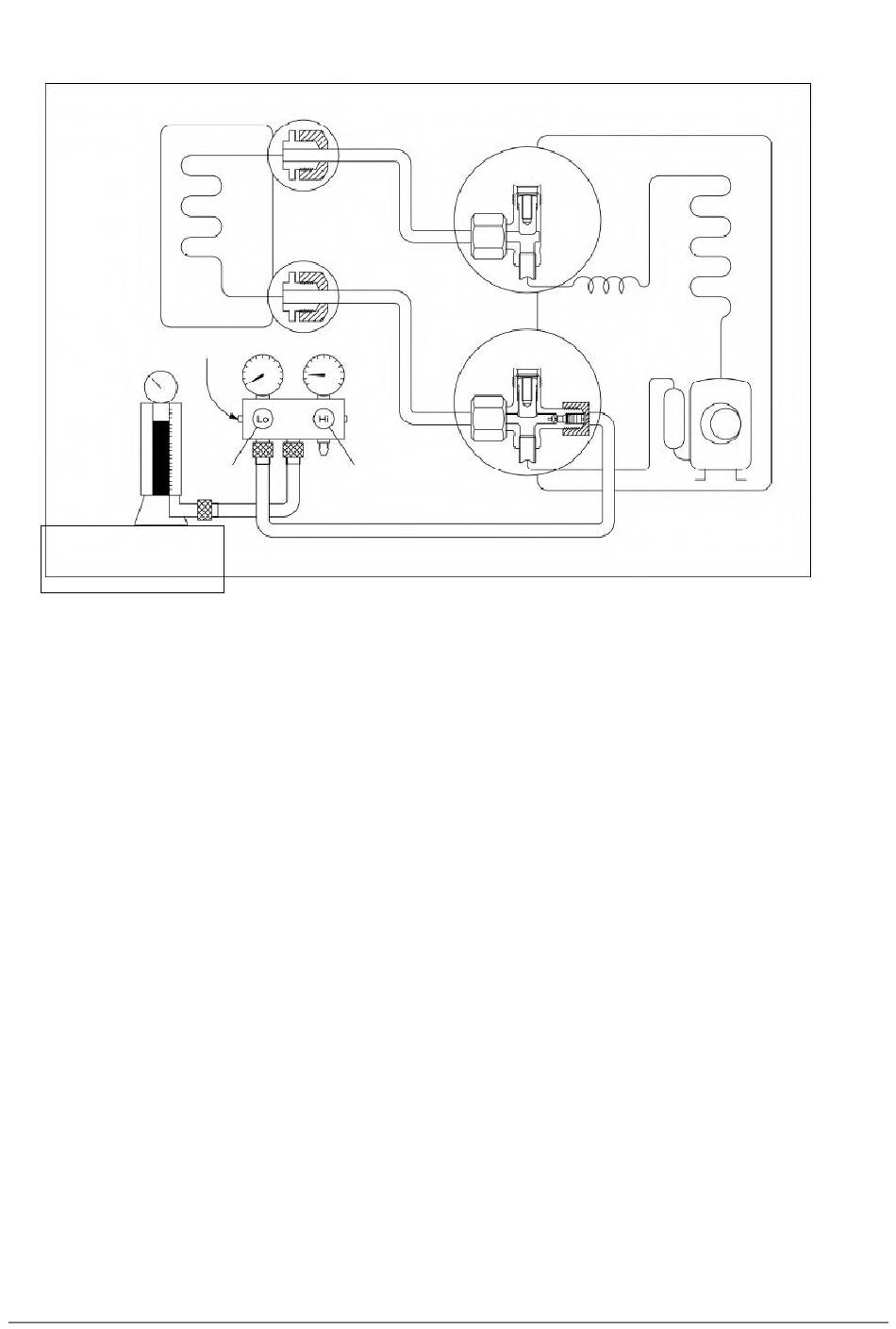

2. Ajout du frigorigène si la longueur du tuyau est supérieure à 5 m
(Unité intérieure)
Vanne anti-retour
Cylindre de
charge
Balance
électronique
Procédure :
1) Raccordez le tuyau de charge au cylindre de charge, ouvrez la vanne à 2 voies et la vanne à 3 voies.
Raccordez le tuyau de charge que vous avez déconnecté de la pompe à vide à la vanne située au bas du
cylindre. Si le frigorigène est du R410A, faites descendre le cylindre de bas en haut pour assurer la charge
du liquide.
2) Purgez l'air du tuyau de charge.
Ouvrez la vanne située au bas du cylindre et appuyez sur la vanne anti-retour du dispositif de charge pour
purger l'air (attention au frigorigène liquide).
3) Placez le cylindre de chargement sur la balance électronique et enregistrez le poids.
4) Faites fonctionner le climatiseur en mode refroidissement.
5) Ouvrez les vannes (côté bas) du kit de charge et chargez le système avec du frigorigène liquide.
6) Lorsque la balance électronique affiche le poids approprié (voir le tableau), débranchez immédiatement
le tuyau de charge de l'orifice de service de la vanne à 3 voies et éteignez le climatiseur avant de
débrancher le tuyau.
7) Montez les bouchons de vanne et l'orifice de service.
Utilisez une clé dynamométrique pour serrer le bouchon de l'orifice de service à un couple de 18 Nm.
Assurez-vous de vérifier l'absence de fuite de gaz.
(Côté liquide)
(Côté gaz)
FERMÉ
OUVERT
Vanne à 2 voies
OUVERT
Vanne à 3 voies
OUVERT
