8.6 Réinstallation alors que l'unité intérieure doit être réparée

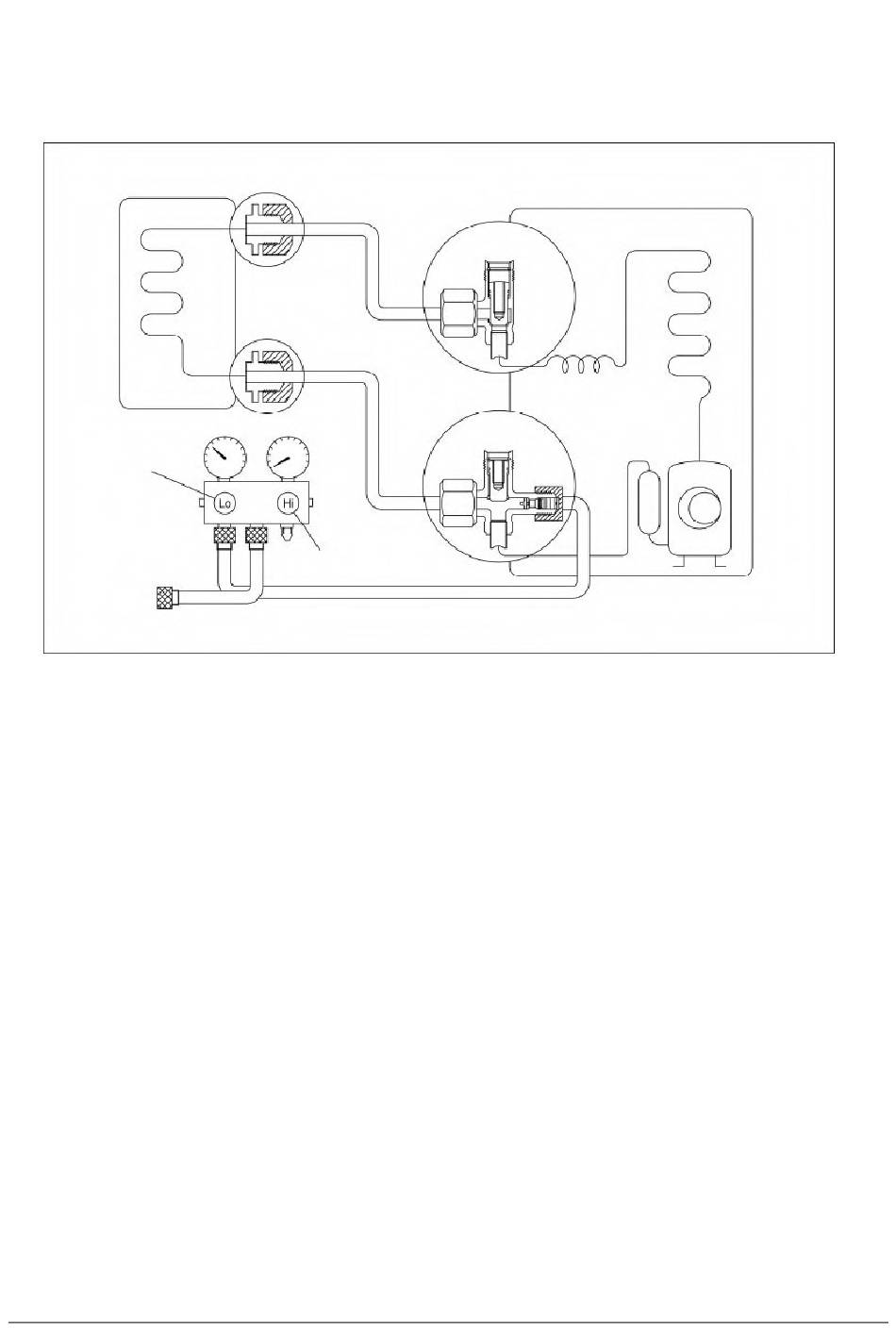

1. Collecte du frigorigène dans l'unité extérieure
(Unité intérieure)
FERMÉ
Procédure
1) Vérifiez que les vannes à 2 voies et à 3 voies sont réglées en position ouverte.
Retirez les bouchons de vanne et vérifiez que les tiges de vanne sont en position ouverte.
Assurez-vous d'utiliser une clé hexagonale pour actionner les tiges de vanne.
2) Connectez le tuyau de charge à l'aide de la goupille de la poignée Bas à l'orifice d'alimentation en gaz
des vannes à 3 voies.
3) Purge d'air du tuyau de charge.
Ouvrez légèrement la poignée de la vanne Bas de la vanne du collecteur pour purger l'air du tuyau de
charge pendant 5 secondes, puis fermez-la rapidement.
4) Réglez la vanne à 2 voies en position fermée.
5) Faites fonctionner le climatiseur pendant le cycle de refroidissement et arrêtez-le lorsque la jauge
indique 0,1 MPa.
6) Réglez immédiatement la vanne à 3 voies en position fermée.
Faites-le rapidement pour que la jauge finisse par indiquer 0,3 à 0,5 Mpa.
Débranchez le kit de charge et serrez les écrous de la tige des vannes à 2 voies et à 3 voies.
Utilisez une clé dynamométrique pour serrer le bouchon de l'orifice de service des vannes à 3 voies jusqu'à
un couple de 1,8 kgf.m.
Assurez-vous de vérifier l'absence de fuite de gaz.
(Côté liquide)
Vanne à 2 voies
(Côté gaz)
Vanne à 3 voies
FERMÉ
23
(Unité extérieure)
FERMÉ
OUVERT
