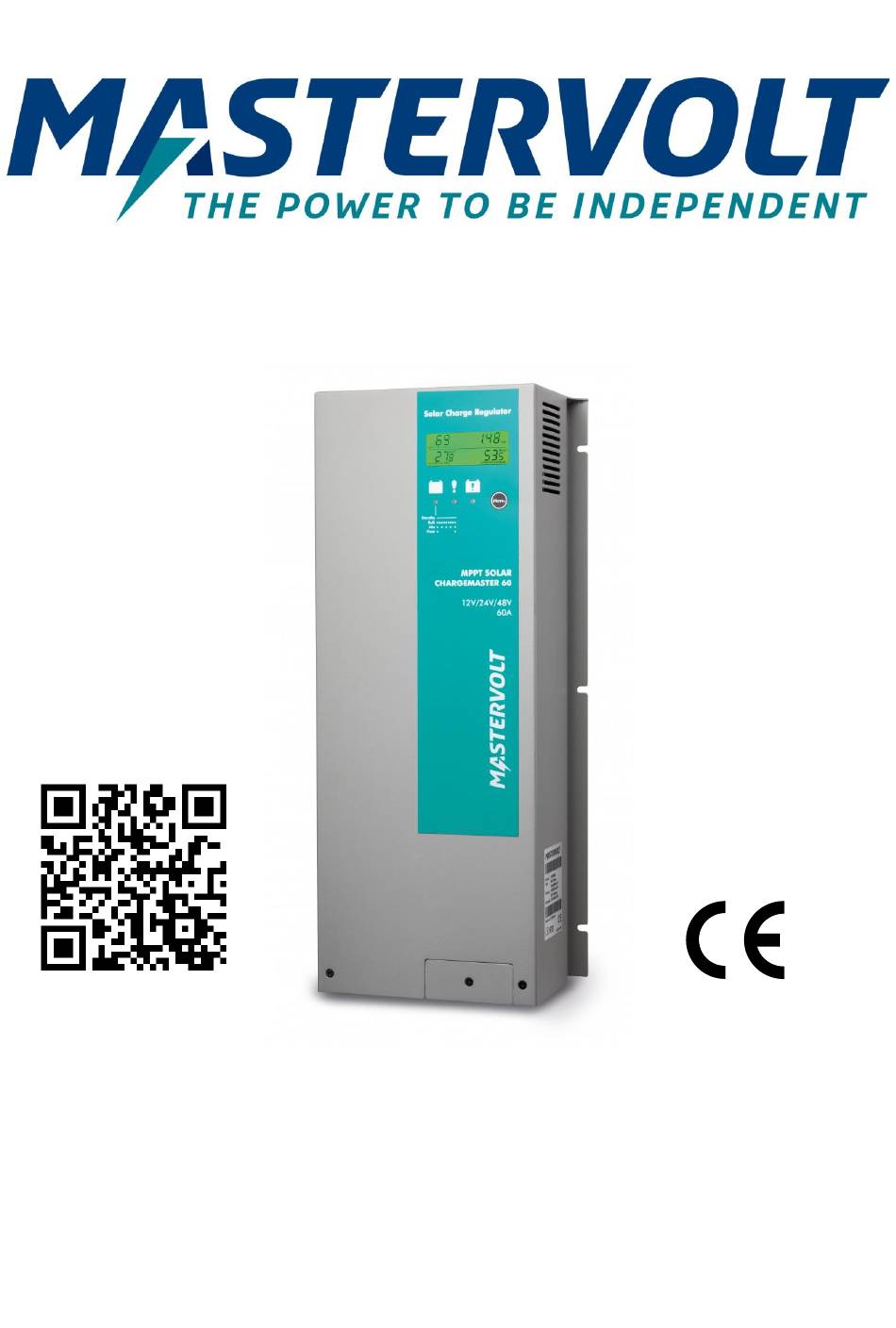

- Page 1 SOLAR CHARGEMASTER 60 MPPT RÉGULATEUR DE CHARGE SOLAIRE MANUEL UTILISATEUR...
-
Page 2: Vue D'ensemble
Solar ChargeMaster 60 MPPT –Manuel Utilisateur VUE D'ENSEMBLE En marche / Indicateur de charge LED (Paragraphe 2.6) Témoin d’erreur LED (Paragraphe 2.6) Témoin LED d’erreur de câblage (Paragraphe 2.6) Bouton MENU (Paragraphe 2.5) Afficheur LCD (Paragraphe 2.6) Port technique (ne pas utiliser. A usage du service technique d’usine seulement.) Connecteurs MasterBus (Paragraphe 3.6) -
Page 3: Table Des Matières
Solar ChargeMaster 60 MPPT – Manuel Utilisateur TABLE DES MATIÈRES INFORMATIONS GÉNÉRALES ............................4 Utilisation de ce manuel ............................. 4 Validité du manuel .............................. 4 Utilisation des pictogrammes..........................4 Plaque d’identification ............................4 Responsabilité ..............................4 FONCTIONNEMENT ................................ 5 Généralités ................................. 5 Entretien ................................ -
Page 4: Informations Générales
L'installation du Solar ChargeMaster 60 MPPT, ainsi que tous travaux effectués sur le Solar ChargeMaster 60 MPPT, ne doivent être effectués que par du personnel qualifié et formé, en accord avec les normes locales en vigueur et en tenant compte des Directives de sécurité... -
Page 5: Fonctionnement
Solar ChargeMaster 60 MPPT – Manuel Utilisateur 2 FONCTIONNEMENT GENERALITES Le SCM60 est un chargeur de batterie entièrement automatique fonctionnant à partir de l’énergie fournie par des modules solaires photovoltaïques (PV). Les modules PV connectés au SCM60 fonctionnent à la tension optimale pour obtenir le meilleur rendement possible (Maximum Power Point Tracking). -
Page 6: Vue Générale
Solar ChargeMaster 60 MPPT –Manuel Utilisateur VUE GENERALE BATTERY CAPACITY BATTERY TYPE Estimation de l’état de charge de Paramétrer le type de batterie; la batterie voir paragraphe 4.1.2 ou 4.2.4 WIRING FAULT ERROR Lumineux en cas de faute de En cas de panne, un code d’erreur est câblage;... -
Page 7: Indicateurs Led Et Afficheur Lcd
(Arrêt) (Arrêt) commande MasterBus ; voir paragraphe 4.2. En cas d’utilisation avec une en vert batterie Mastervolt MLI : alarme « Stop charge » déclenchée. L’exposition des modules PV est insuffisante (par exemple, de nuit). Le (Arrêt) (Arrêt) (Arrêt) SCM60 est en veille pour réduire la consommation et préserver les batteries. -
Page 8: Installation
Solar ChargeMaster 60 MPPT –Manuel Utilisateur 3 INSTALLATION Pendant l’installation et la mise en service du ChargeMaster, Directives de sécurité importantes sont applicables à tous moments. DEBALLAGE La livraison comprend les éléments suivants : • Solar ChargeMaster; • Un support de montage;... -
Page 9: Capteur De Tension (En Option)
Solar ChargeMaster 60 MPPT – Manuel Utilisateur pas utiliser le cadre du châssis comme conducteur négatif. Serrer solidement. Le câble positif de la batterie doit être muni d’un fusible et doit être connecté à la borne positive du parc de batterie. Les fusibles DC recommandés sont :... - Page 10 Solar ChargeMaster 60 MPPT –Manuel Utilisateur En cas de risque élevé de foudre, l'installation d'un dispositif de protection contre les surtensions (SPD) externes est recommandée. N’utilisez pas ce port Connecteurs MasterBus Champ PV Équipement consommateur Contacteur DC déporté (voir paragraphe 3.4)
-
Page 11: Matériel Nécessaire
Solar ChargeMaster 60 MPPT – Manuel Utilisateur MATERIEL NECESSAIRE Assurez-vous d’avoir tout le matériel nécessaire pour installer le Solar Chargemaster: • Solar ChargeMaster 60 (inclus); • Sonde température batterie avec câble et prise (inclus); • Câbles DC pour connecter le Solar Chargemaster (reportez-vous au paragraphe 3.3.1 pour les spécifications);... -
Page 12: Installation Étape Par Étape
Solar ChargeMaster 60 MPPT –Manuel Utilisateur 3.6.2 Installation étape par étape Fixez la bride de câblage au boîtier du Solar Fixer le boîtier au mur en fixant également ChargeMaster. les autres vis. Figure 7 Marquer l’emplacement des points de montage à l’aide du support de montage, puis fixer le support de montage sur le mur. - Page 13 Solar ChargeMaster 60 MPPT – Manuel Utilisateur Connectez les câbles de la batterie. Voir AVERTISSEMENT Risque d’électrocution ! figure 6. Fixez les câbles à la bride à l’aide de colliers. Montez un porte-fusible sur la Lorsque les panneaux solaires sont ligne positive mais ne mettez pas le fusible exposés à...
-
Page 14: Mise En Service Après Installation
Solar ChargeMaster 60 MPPT –Manuel Utilisateur MISE EN SERVICE APRES INSTALLATION ATTENTION ! Avant la mise en service, vérifier la polarité de l’ensemble du câblage: le positif connecté au positif (câbles rouges), le négatif connecté au négatif (câbles noirs). Une fois le câblage vérifié et correct, mettez le fusible du capteur de tension de batterie en place. -
Page 15: Réglages
MasterBus; voir paragraphe 4.2. Certains paramètres ne peuvent être modifiés que de cette manière. AVERTISSEMENT Les tensions de charge de ce chargeur conviennent pour les batteries Mastervolt Li-ion (MLI), mais pas nécessairement pour d’autres batteries Li-ion batteries ! Reportez-vous au paragraphe 0. Suivez toujours les... -
Page 16: Fonctions Masterbus
Solar ChargeMaster 60 MPPT –Manuel Utilisateur FONCTIONS MASTERBUS L’ajustement des réglages du Solar ChargeMaster peut s’effectuer via le réseau MasterBus (au moyen d’un tableau de télécommande, comme l’EasyView 5, ou d’une interface connectée à un PC ayant une version du logiciel MasterAdjust installée). -
Page 17: Configuration
Solar ChargeMaster 60 MPPT – Manuel Utilisateur 4.2.4 Configuration Les paramètres ci-dessous peuvent être modifiés via le réseau MasterBus au moyen d’un tableau de télécommande ou d’une interface connectée à un PC avec le logiciel MasterAdjust. Voir les manuels d’utilisation concernés. -
Page 18: Events (Événements)
Solar ChargeMaster 60 MPPT –Manuel Utilisateur 4.2.5 Events (Événements) Valeur Signification Réglage usine Gamme réglable Event x source Event-based commands (commande événementielle) Désactivé (Voir la Liste des sources Événement spécifié par le Solar ChargeMaster qui (Source evnmt x) d’événements, devrait déclencher une action de l’un des autres appareils paragraphe 4.2.6) -
Page 19: Utilisation Avec La Batterie Mastervolt Mli
UTILISATION AVEC LA BATTERIE MASTERVOLT MLI Lorsque le SCM60 est utilisé avec une batterie Mastervolt MLI Ultra type Li-ion, le SCM60doit cesser la charge dès que la batterie MLI Ultra génère une commande « Stop charge event ». Le SCM60 possède cette fonction. Suivez les étapes suivantes pour installer le SCM60avec une batterie Mastervolt MLI type Li-ion : Connectez le câblage DC et tous les éléments comme indiqué... -
Page 20: Dépistage Des Pannes
5 DÉPISTAGE DES PANNES Si les indications données dans ce chapitre ne vous permettent pas de résoudre un problème, contactez votre distributeur Mastervolt. Consultez www.mastervolt.com. Assurez-vous d’avoir les informations suivantes : • Code article et numéro de série (voir paragraphe 1.4) •... -
Page 21: Données Techniques
Solar ChargeMaster 60 MPPT – Manuel Utilisateur 6 DONNÉES TECHNIQUES CARACTERISTIQUES Modèle Solar ChargeMaster 60 MPPT Code article 131906000 Tension de batterie nominale (U Auto détection 12V, 24V et 48V (l'option 36V doit être sélectionnée manuellement) ENTREE PV = 12V... -
Page 22: Dimensions
Solar ChargeMaster 60 MPPT –Manuel Utilisateur DIMENSIONS Figure 22: dimensions du Solar ChargeMaster 60 en mm [pouches]... - Page 23 Solar ChargeMaster 60 MPPT – Manuel Utilisateur Cette page a été laissée intentionnellement vide...
