4.2 SCHÉMA ET DESCRIPTION DES CONNEXIONS
4.2.1 SCHÉMA DES CONNEXIONS

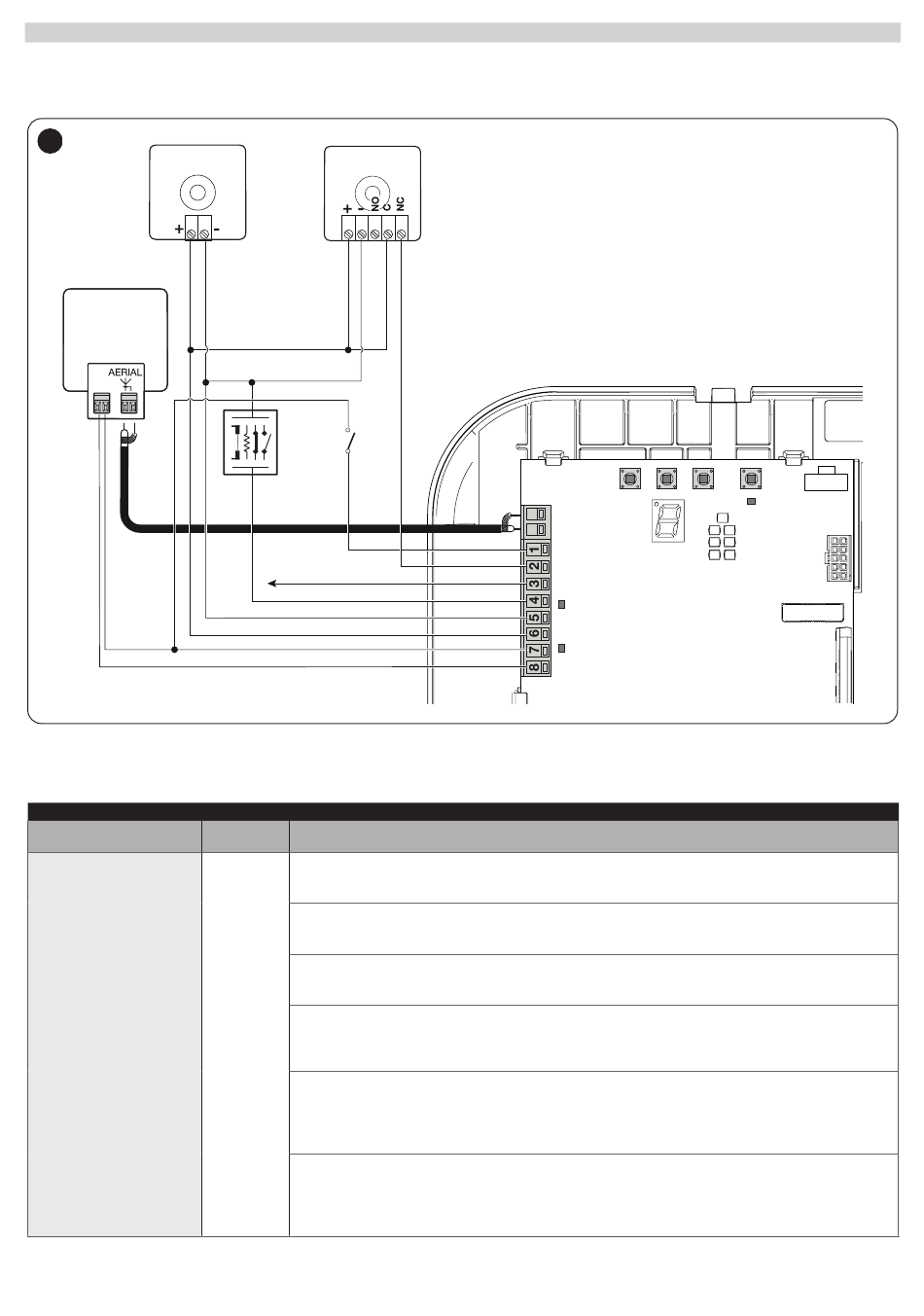

Schéma de connexion avec des relais à cellules photoélectriques sans PHOTOTEST et avec fonctionnement en mode veille
29
TX
1 2
FLASH
4.2.2 DESCRIPTION DES CONNEXIONS
BRANCHEMENTS ÉLECTRIQUES
Entrées/Sorties
FLASH
RX
1 2 3
NO
NO
NC
8k2
OSE
+12V - OSE
Nombre de
Description
bornes
Cette sortie est programmable (voir le paragraphe « PROGRAMMATION » à la page 16) pour raccorder l'un
des dispositifs suivants : Clignotant, Sortie « voyant porte ouverte », Ventouse [Note 1], Verrou électrique
[Note 1], Serrure électrique [Note 1], Éclairage automatique, Canal radio n°1-4
Si elle est programmée comme « clignotant » sur la sortie « FLASH », il est possible de connecter un
clignotant de type « ELDC » ou similaire avec une seule lampe 12V maximale 21W de type auto. Pendant la
manœuvre, la lampe clignote en restant 0,5 s allumée puis 0,5 s éteinte.
Si la sortie « témoin porte ouverte » est programmée sur la sortie « FLASH », il est possible de raccorder
une lampe témoin 24V maxi. 10W pour la signalisation d'une porte ouverte. Elle peut être programmée aussi
pour d'autres fonctions (voir le chapitre « PROGRAMMATION » à la page 16).
Si elle est programmée comme « ventouse » sur la sortie « FLASH », il est possible de brancher une
ventouse de 24V, maxi 10W (versions avec électroaimant sans dispositifs électroniques). Quand la porte est
7,8
fermée, la ventouse s'active et verrouille la porte. Pendant la manœuvre d'ouverture ou fermeture, elle est
désactivée.
Si elle est programmée comme « verrou électrique » sur la sortie « FLASH », il est possible de brancher un
verrou électrique 24V, maxi 10W (versions avec électroaimant sans dispositifs électroniques).
Pendant la manœuvre d'ouverture, le verrou électrique est activé et reste actif pour libérer la porte de garage
et exécuter la manœuvre.
À la fin de la manœuvre de fermeture, s'assurer que le verrou électrique se réenclenche mécaniquement.
Si elle est programmée comme « verrou électrique » sur la sortie « FLASH », il est possible de brancher un
verrou électrique 24V, maxi 10W (versions avec électroaimant sans dispositifs électroniques).
Pendant la manœuvre d'ouverture, le verrou électrique est activé pendant un bref moment pour libérer la
porte de garage et exécuter la manœuvre. À la fin de la manœuvre de fermeture, s'assurer que le verrou
électrique se réenclenche mécaniquement.
4 5
SbS
12V
STOP
GND
OUT STB
+24V
(COMMON)
FLASH
DISPLAY
LS
LED STOP
LK
LED OK
BUS T4
LR
LED
RADIO
FUSE
Tableau 3
