11 Pompe péristaltique
13 Zone du détecteur
Offre un emplacement pour le détecteur et
la cartouche d'adsorption pour le MCS.
4.2
Face arrière
1
Support de flacons
3
Vis moletées
Pour fixer le panneau arrière démontable.
930 Compact IC Flex SeS/PP (2.930.1500)

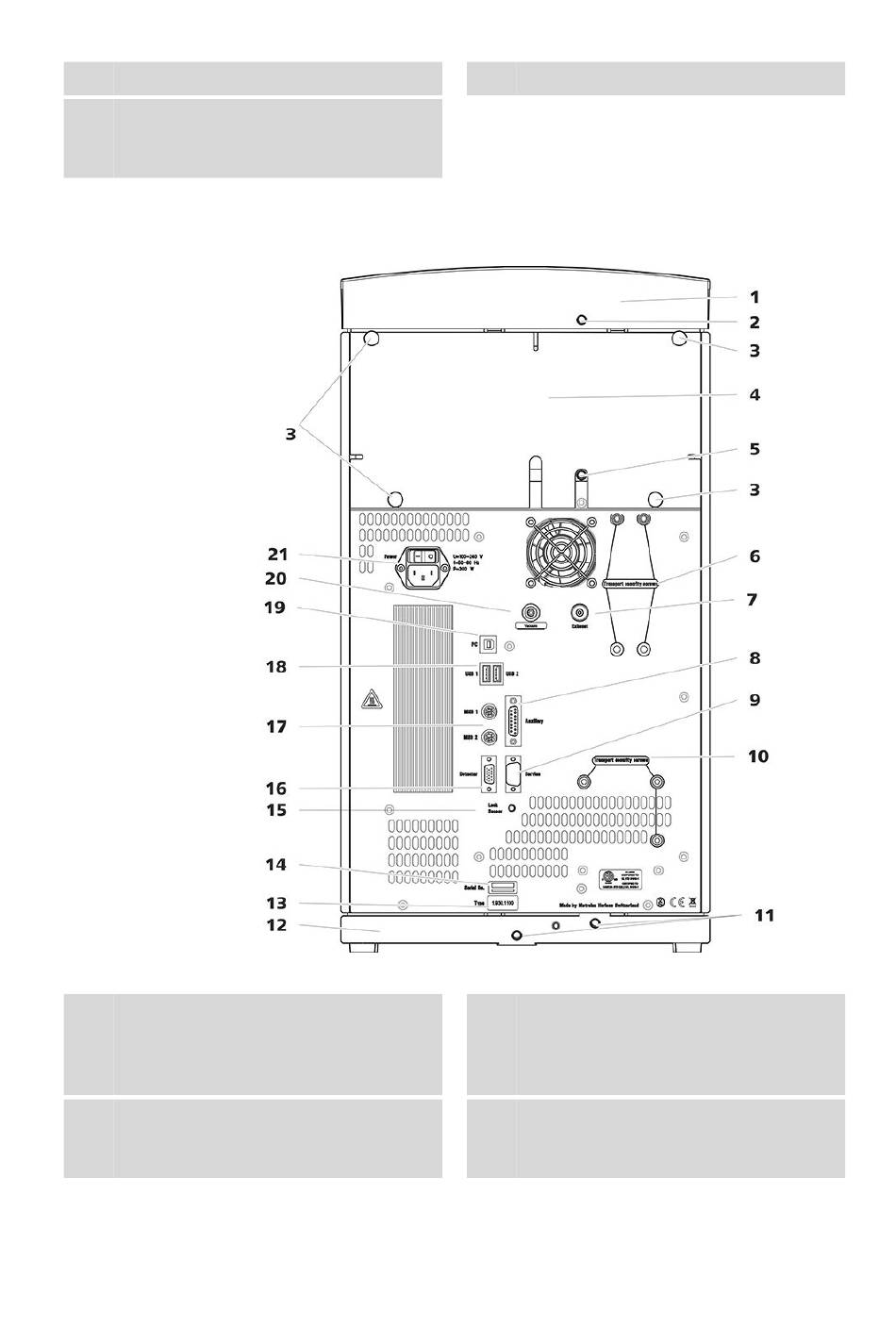

Figure 2
Face arrière
12 Metrohm CO
Suppressor (MCS)
2
2
Connecteur de tuyau d'écoulement
Pour connecter un tuyau d'écoulement ser-
vant à évacuer le liquide qui s'écoule du sup-
port de flacons.
4
Panneau arrière
Démontable. Permet d'accéder à la zone du
détecteur.
4 Aperçu général de l'appareil
￭￭￭￭￭￭￭￭
