2. Description du système

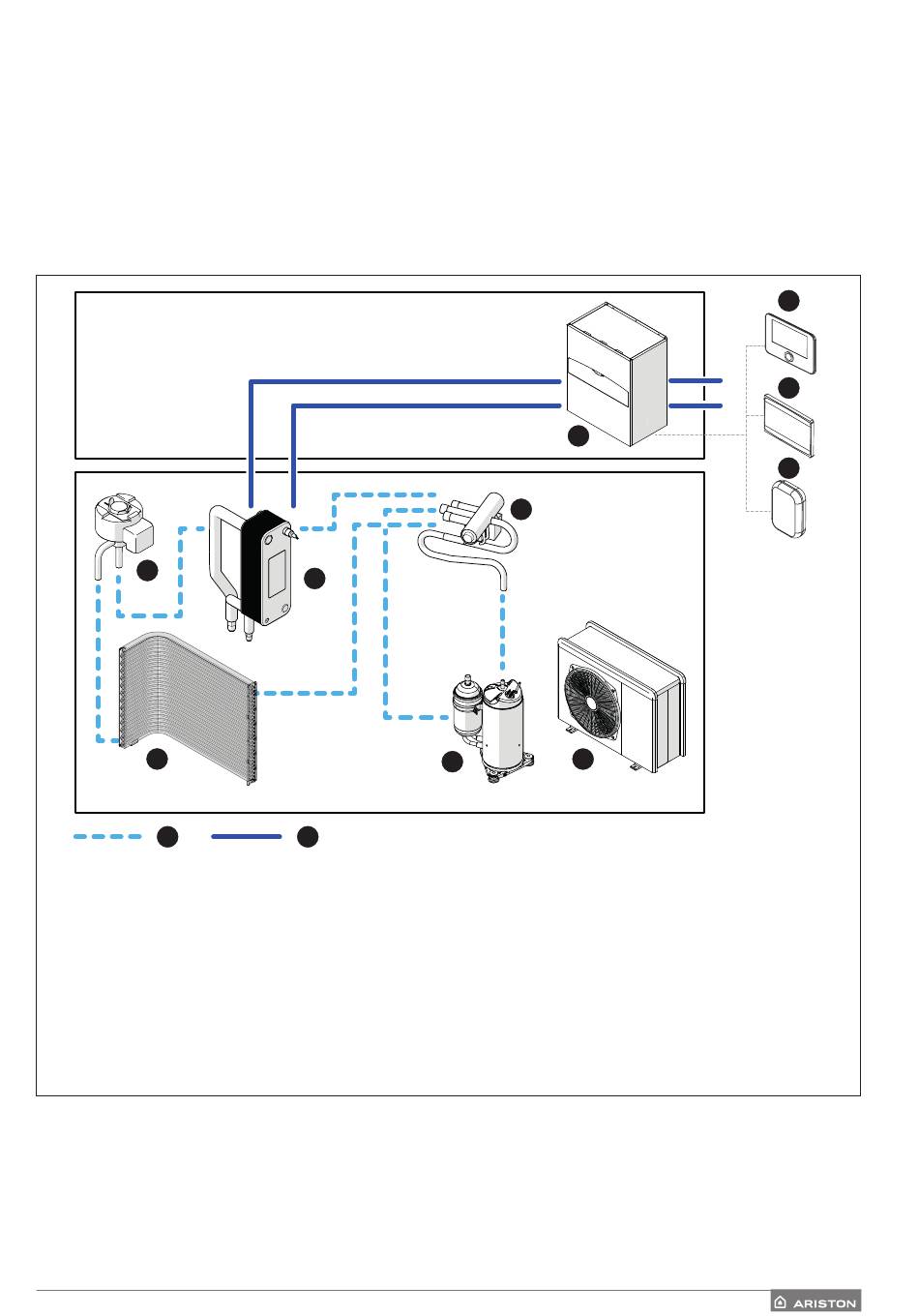

Composition du système
Le système PLUS M NET R32 comprend :
– Une unité intérieure
– Une unité extérieure
– Une sonde de température extérieure
– Commande à distance
– Pack connectivité
Pour de plus amples informations sur les accessoires disponibles, nous vous prions de consulter le Catalogue produits.
D
A
1
A Échangeur à ailettes
B Compresseur
C Soupape à 4 voies
D Statut détendeur gaz
E
Échangeur à plaques
i
Les photos de ce livret sont fournies à titre d'illustration uniquement. L'apparence de votre appareil peut
différer légèrement des illustrations présentées ici. Reportez-vous aux caractéristiques réelles de l'appareil.
E
B
2
1
2
3
4
5
6
7
4
C
3
Circuit gaz R32
Circuit eau
Unité extérieure
Unité intérieure
Commande à distance
Passerelle
Sonde extérieure
Description du système
