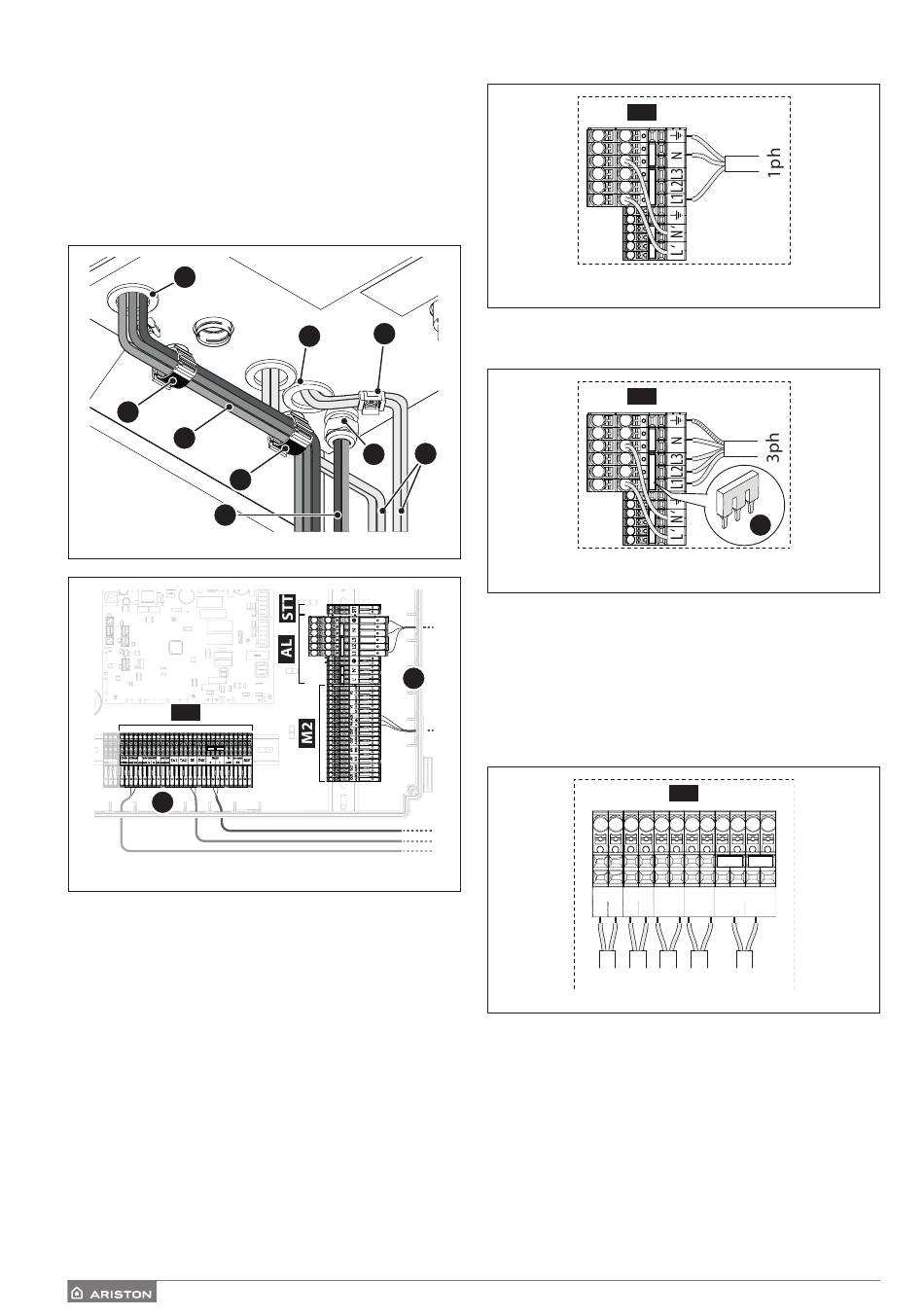

– Faites passer les câbles d'alimentation (4) par le presse-
étoupe (5).
– Faites passer les câbles de signal (6) par le presse-
étoupe (7).
– Utilisez les attaches de câbles (8) pour guider les câbles
(6).
– Faites passer les câbles (9) d'alimentation des charges
par le passe-câble (10) et les fixer par l'attache de
câbles (11).
7
8
6
8
4
M1
1
M1 Bornier signal
M2 Bornier 230 V
AL Bornier d'alimentation
STT Bornier STT
1
Connexions de signal
2
Raccordements 230 V
Remarque : fixer les câbles à l'intérieur de l'appareil à l'aide des
colliers.
32 / FR
11
10
9
5
Fig. 55
2
Fig. 56
Connexions électriques
AL
AL Bornier d'alimentation
1ph Raccordement alimentation monophasée
AL
AL Bornier d'alimentation
3ph Raccordement alimentation triphasée
1
Retirez le cavalier (1) avant d'effectuer la connexion
triphasée.
a
Veiller au bon raccordement triphasé afin
d'éviter les courts-circuits.
Connexions de signal
ATGBUS
ANODE
GND BUS
+24 V +24 V
ATG A
Se TNK Bus
M1 Bornier signal
ATG Connexion ATG Bus entre les unités intérieure et
extérieure
A Connexion de l'anode
Se Raccordement de la sonde extérieure
TNK Raccordement de la sonde du ballon
Bus Connexion de l'interface (dans le cas d'une interface
utilisateur non installée sur la machine)
i
Effectuez les connexions de la sonde TNK et de
l'anode dans le cas d'un ballon « Stand Alone ».
Raccordements électriques
Fig. 57
1
Fig. 58
M1
EBUS 2
SE
TNK
B
T
Fig. 59
