5.6 Installation de l'interface de système
Remarque : en cas d'installation de systèmes en cascade,
pour l'installation de l'interface système, consulter le manuel
spécifique qui leur est dédié.
Positionnement
L'interface de système reconnaît la température ambiante ; il
faut donc en tenir compte lors du choix de son emplacement.
Nous conseillons une installation loin de sources de chaleur
(radiateurs, exposition directe aux rayons solaires, cheminées,
etc.) et éviter tout emplacement à proximité de courants
d'air ou d'ouvertures vers l'extérieur pouvant influencer le
fonctionnement de l'interface de système.
L'interface doit se trouver à au moins 1,5 mètres au-dessus du
sol.
a
L'installation doit
technicien qualifié. Avant d'installer l'appareil,
assurez-vous que l'alimentation électrique est
coupée.

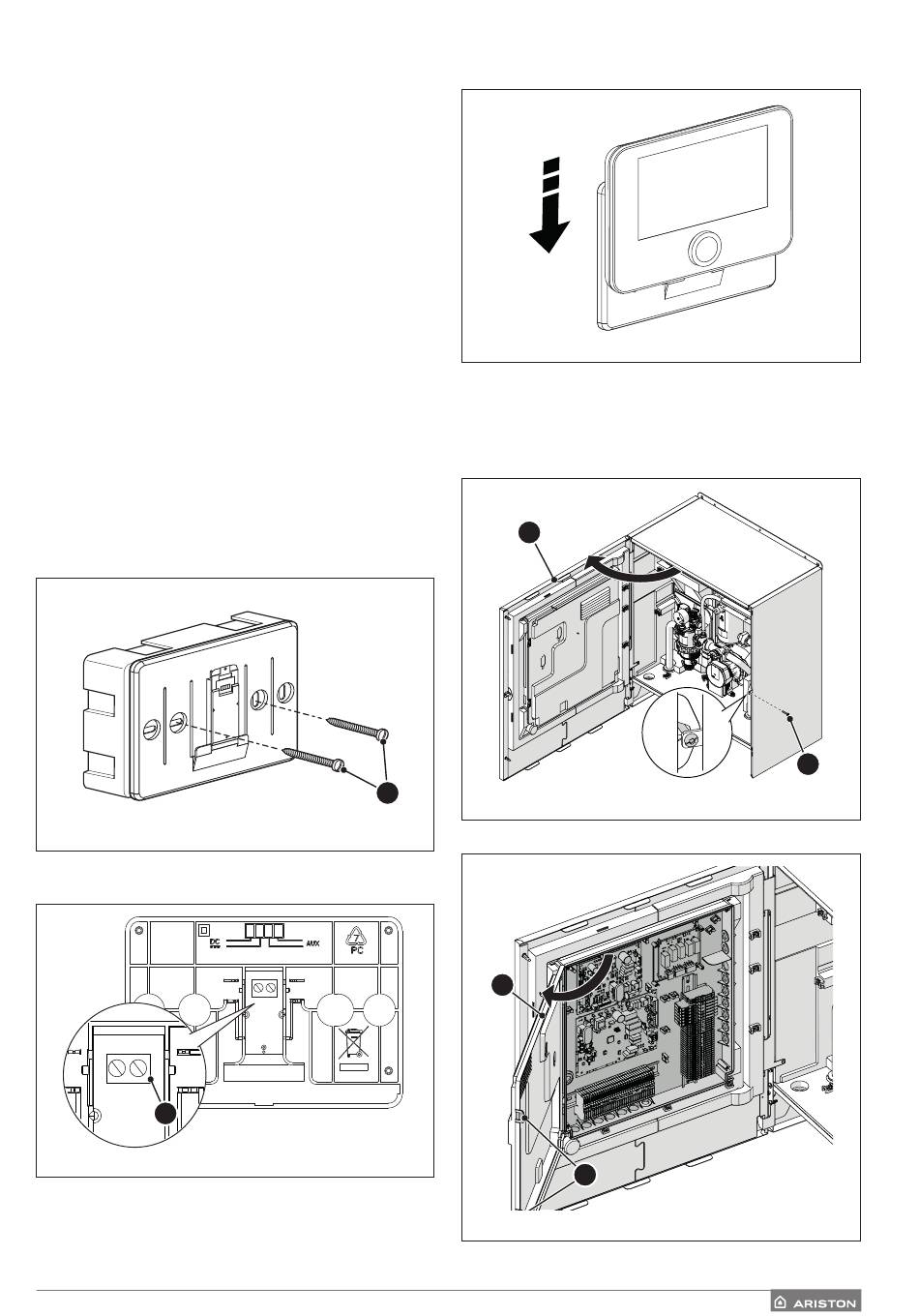

5.6.1

Installation murale

Il faut procéder à la fixation murale de l'interface système
SENSYS HD avant d'effectuer le raccordement à la ligne BUS.
– Ouvrez les trous nécessaires à la fixation.
– Fixez la base de l'appareil au boîtier mural, à l'aide des
vis (1).
– Raccordez la paire de fils au connecteur (2) en
respectant la polarité B-T.
BUS
B T
2
B Bleu
T Orange
être effectuée par un
1
Fig. 69
B T
Fig. 70
– Installez l'interface de système sur la base en la poussant
délicatement vers le bas.
5.6.2 Installation embarquée
L'interface du système doit être montée sur l'unité intérieure
avant d'être connectée à la ligne BUS.
– Retirez la vis (1) et ouvrez le panneau avant (2).
2
– Libérez les clips (3) et ouvrez le couvercle (4).
4
3
Raccordements électriques
Fig. 71
1
Fig. 72
Fig. 73
41 / FR
