Manuels Connexes pour Stahl SolConeX 8570/16 Serie
Sommaire des Matières pour Stahl SolConeX 8570/16 Serie

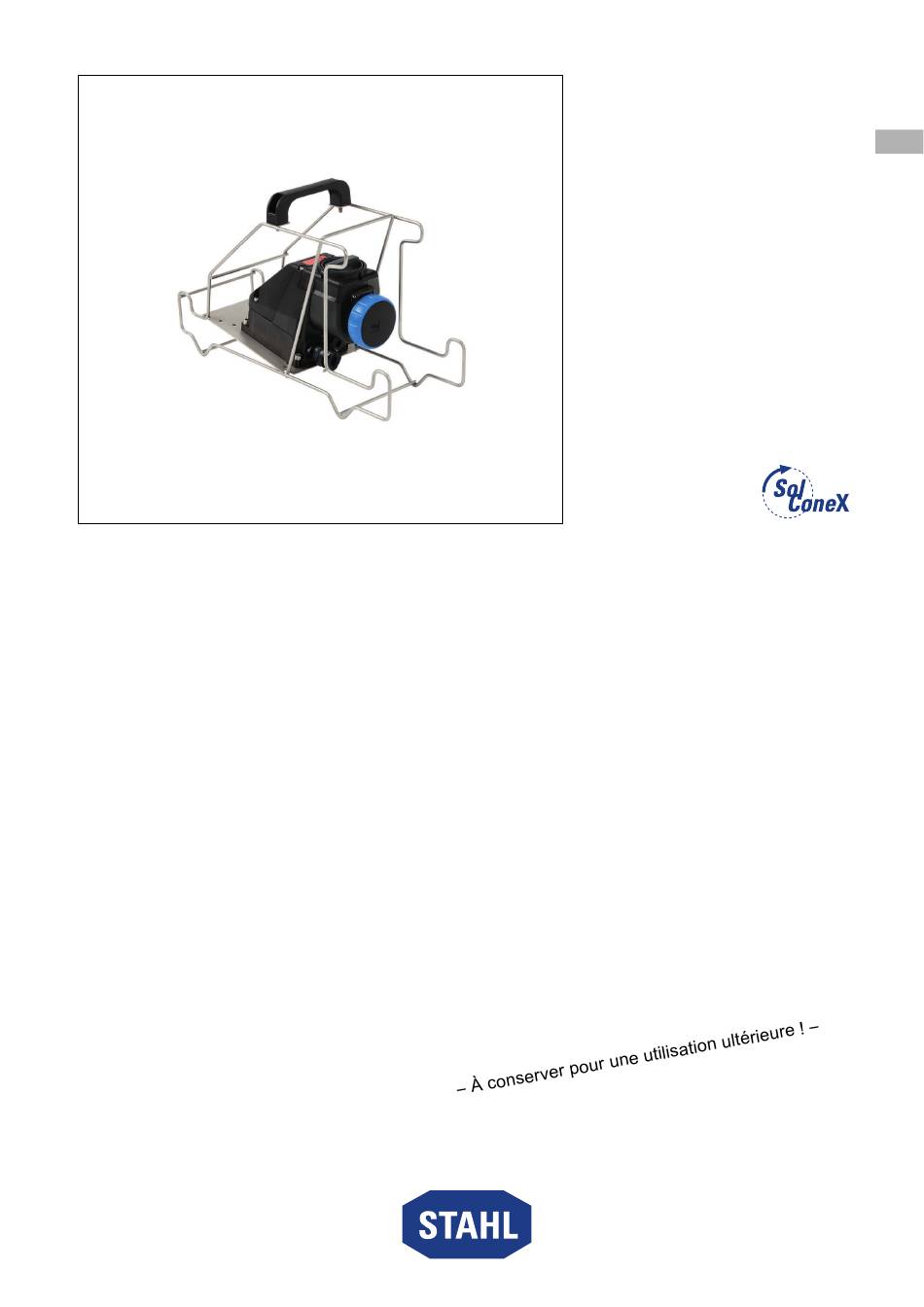

- Page 1 Mode d'emploi Autres langues r-stahl.com Socle de connecteur SolConeX, 16 A Série 8570/16...
- Page 2 Sommaire Sommaire Indications générales ...................3 Fabricant ......................3 À propos du présent mode d'emploi ..............3 Autres documents ....................3 Conformité aux normes et dispositions..............3 Explication des symboles..................4 Symboles figurant dans le mode d'emploi ............4 Symboles sur le dispositif ..................4 Sécurité........................5 Utilisation conforme aux fins prévues ..............5 Qualification du personnel ...................5 Risques résiduels....................6 Transport et stockage ..................7...
- Page 3 Le mode d’emploi doit être à tout moment accessible au personnel opérateur et de maintenance. ▶ Transmettre le mode d'emploi à chaque propriétaire ou utilisateur suivant du dispositif. ▶ Actualiser le mode d'emploi à chaque complément reçu de R. STAHL. N° d'identification : 274068 / 8570663300 Numéro de publication : 2024-09-20·BA00·III·fr·01 La notice originale est la version allemande.
- Page 4 Explication des symboles Explication des symboles Symboles figurant dans le mode d'emploi Symbole Signification Avis pour faciliter le travail Situation dangereuse qui peut entraîner la mort ou des DANGER ! blessures graves avec des séquelles permanentes si les mesures de sécurité ne sont pas respectées. Situation dangereuse qui peut entraîner des blessures graves AVERTISSEMENT ! si les mesures de sécurité...
- Page 5 Des connaissances supplémentaires sont requises pour les opérations exécutées en zone Ex ! R. STAHL recommande le niveau de connaissances décrit dans les normes suivantes : • CEI/EN 60079-14 (ingénierie, sélection et montage d’installations électriques) •...
- Page 6 Ne pas charger le dispositif. ▶ Contrôler l’absence de dommages sur l’emballage et le dispositif. Signaler immédiatement tout dommage à R. STAHL. ▶ Stocker le dispositif dans son emballage d'origine, au sec (sans condensation), dans une position stable et à l'abri des chocs.
- Page 7 Mettre le dispositif hors tension avant le montage, le démontage, l'installation, la mise en service, la maintenance ou le nettoyage. ▶ Les réparations du dispositif ne doivent être réalisées que par la société R. STAHL. ▶ Nettoyer le dispositif délicatement, uniquement avec un chiffon humide, sans utiliser de produits ou de solutions de nettoyage abrasifs ou agressifs.
- Page 8 Montage et installation Montage et installation Montage / démontage ▶ Monter le dispositif avec précaution et uniquement dans le respect des consignes de sécurité (voir chapitre « Sécurité »). Installation DANGER! Risque d'explosion en cas d'installation dans des zones Ex poussière spéciales ! Le non-respect de cette indication peut causer des blessures graves ou mortelles.
- Page 9 Montage et installation 5.2.1 Raccordement de conducteurs Deux conducteurs peuvent être raccordés sous une même borne de connexion. Le matériau du conducteur et la section du conducteur doivent alors être identiques. Les conducteurs peuvent être raccordés sans préparation particulière. Mesures de sécurité essentielles à mettre œuvre lors du raccordement de conducteurs ▶...
- Page 10 Le socle de connecteur est codé de manière mécanique. Il ne faut par conséquent pas utiliser de fiches d'autres fabricants. Seules des fiches de type 8570/12 de la société R. STAHL peuvent être utilisées. Socle de connecteur 274068 / 8570663300 SolConeX, 16 A 2024-09-20·BA00·III·fr·01...
- Page 11 Le non-respect de cette indication peut causer des blessures graves ou mortelles. ▶ Les réparations des dispositifs doivent être effectuées exclusivement par R. STAHL Schaltgeräte GmbH. ▶ Pour toute informations concernant le remplacement d'accessoires et les pièces de rechange (p. ex. couvercle rabattable), voir le chapitre « Accessoires techniques et pièces de rechange ».
- Page 12 Tout retour ou emballage de dispositifs ne doit être effectué qu'en accord avec R. STAHL ! À cet effet, veuillez contacter le représentant local de R. STAHL. Le service après-vente de R. STAHL se tient à disposition en cas de retour de dispositif pour réparation ou maintenance.
- Page 13 Annexe A Annexe A 13.1 Caractéristiques techniques Protection contre les explosions Mondial (IECEx) Gaz et poussière IECEx PTB 05.0023 Ex db eb IIC T6 ... T5 Gb Ex tb IIIC T73 °C Db Europe (ATEX) Gaz et poussière PTB 03 ATEX 1227 E II 2 G Ex db eb IIC T6 ...
- Page 14 Annexe A Caractéristiques techniques Fusible de puissance sans protection 16 A gG thermique avec protection 35 A gG thermique Conditions ambiantes Plage de température -50 ... +65 °C de service -40 ... +65 °C, en option (sans silicone) (La température de stockage correspond à la température ambiante) En cas de fréquences <...
- Page 15 Annexe A Caractéristiques techniques 4 pôles (3P + PE) Classe de tempéra- ture Tempéra- ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ ture ambiante °C °C °C °C °C °C °C °C °C °C °C Section de Courant de service assigné...
- Page 16 Annexe A Caractéristiques techniques Caractéristiques mécaniques Nombre de pôles 3 pôles (1P + N + PE) 3 pôles (2P + PE) 4 pôles (3P + PE) 5 pôles (3P + N + PE) (conducteur N commuté) Poignée rotative Verrouillable en position 0 ou I Diamètre max.
- Page 17 Annexe A Caractéristiques techniques Entrées de câbles Presse-étoupe Plaque de terre avec 1 x raccord à vis MsNi M25 x 1,5 pour matériel mobile Plage de serrage 11,5 ... 19,5 mm Bouchon 1 x M25 x 1,5 obturateur Bouchon obturateur 8290 : Le joint est exclusivement destiné...
- Page 18 Annexe A Disposition de la broche de terre Position de la position horaire Exemple : position 6h 22092E00 Disposition des contacts femelles et repérage des bornes 3 pôles 3 pôles 4 pôles 5 pôles (1P + N + PE) (2P + PE) (3P + PE) (3P + N + PE) 06555E00...
- Page 19 Principalement pour installations sur bateaux Les fréquences ≥ 100 Hz entraînent un réchauffement plus important. Celui-ci doit être compensé par une réduction du courant à 12 A. Pour d'autres caractéristiques techniques, voir r-stahl.com. 274068 / 8570663300 Socle de connecteur 2024-09-20·BA00·III·fr·01 SolConeX, 16 A Série 8570/16...
- Page 20 Annexe B Annexe B 14.1 Dimensions / cotes de fixation Plans d'encombrement (toutes les dimensions sont en mm [pouces]) – Sous réserve de modifications 10338E00 Socle de connecteur 274068 / 8570663300 SolConeX, 16 A 2024-09-20·BA00·III·fr·01 Série 8570/16...
