* Pour installer le ventilateur,
colombages muraux doivent être espacés
de 16 po (406 mm) centreàcentre.
* Boîtier de ventilateur: Maintenir un
dégagement de 1/4 po (6 mm) entre le
boîtier de ventilateur et les matériaux
combustibles.
* Les registres muraux doivent être
installés à plus de 4 po (102 mm)
audessus du plancher, ou audessous du
plafond.


Minimum
Minimum
11 po
(280 mm)
(280 mm)


Le conduit d'air a un dégagement zéro
(0 po/mm) aux matériaux combustibles.
Les premiers 60 po de conduit, à partir du
foyer, doivent être recouverts d'isolant.
(Isolant fourni avec le Kit.)
Registre
mural
Minimum
4 po du plancher

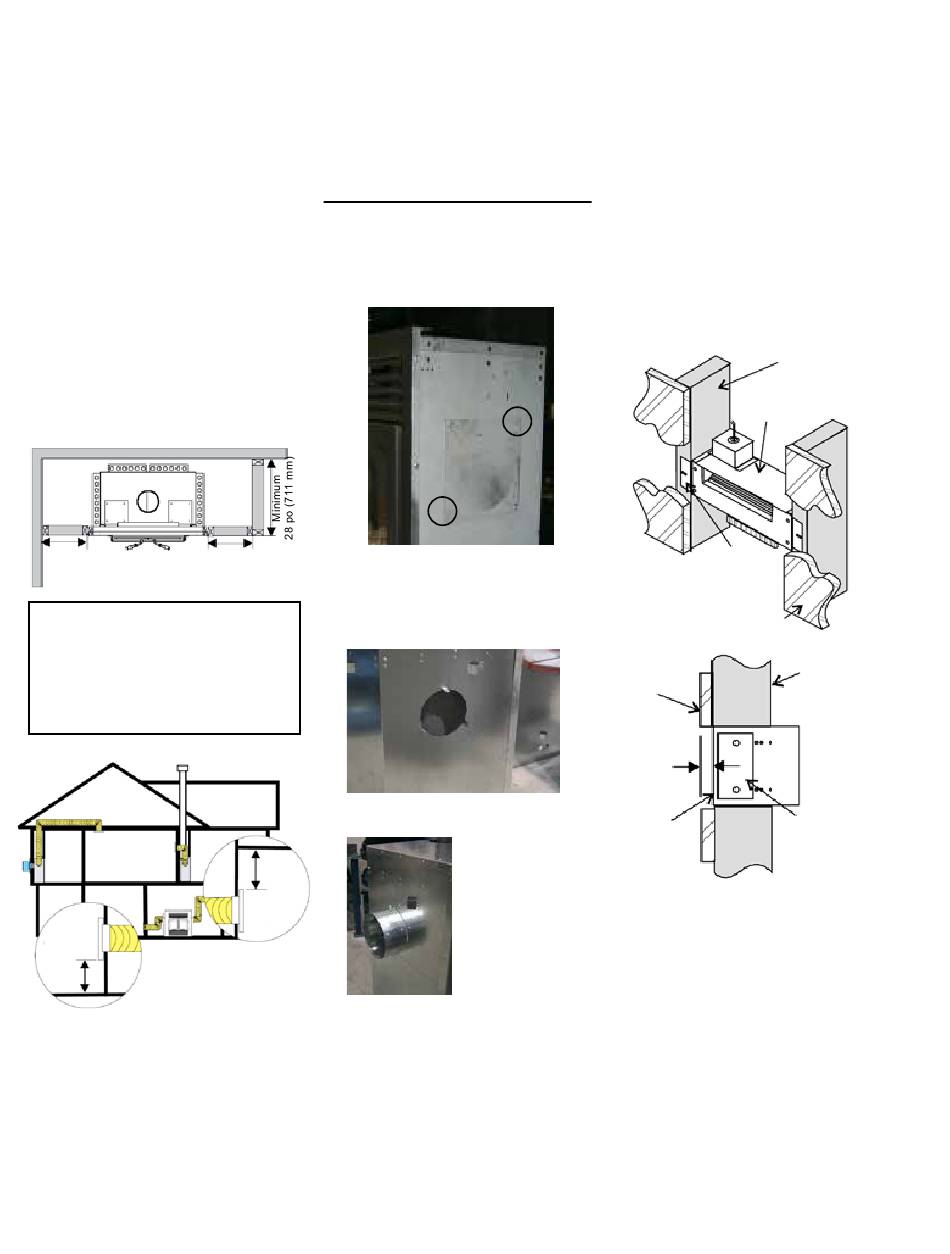

KIT HEATWAVE (NON CERTIFIÉ EPA)
L'installation du Kit HeatWave doit être
faite avant d'installer les panneaux de gyproc.
les
 
 Retirez le panneau latéral du côté du foyer,
et mettezle de côté (voir cidessous).

11 po
 Retirez la pièce de découpe et pliez les
pattes vers l'extérieur.
Registre
mural
Minimum
4 po du plafond




Centrez le collet
de conduit rond
visàvis le trou et
fixezle aux pattes
à l'aide des 3 vis.
installation
 
 Décidez l'endroit du boîtier de ventilateur à
registre d'air. Découpez un trou de 5 x 16 po
(121 x 406 mm) entre les membres structuraux
(colombages muraux ou solives de plancher).
Maintenez un dégagement de 1/4 po (6 mm)
entre le boîtier de ventilateur et les matériaux
combustibles. Voir la section «Dégagements
minimums de la charpente».
 Fixez le boîtier de ventilateur aux membres de
la charpente. L'avant du boîtier de ventilateur
doit dépasser de 1/2 po (13 mm) du mur pour
qu'il puisse être fini avec les panneaux de
gyproc et autres. Voir Schéma 2 cidessous.
Colombages
2 x 4 po (Minimum)
Boîtier de ventilateur
Bride de
fixation
ajustable

Surface

finie
Surface
finie
1/2 po
(13 mm)
Bride ajustable
Devant du
pour diverses
boîtier de
épaisseurs de
ventilateur
      
     
    
   
 Installez le conduit d'air. Fixez le conduit au
collet de conduit sur le foyer, et au boîtier de
ventilateur, avec 3 vis (à chaque extrémité) et
le ruban de conduit d'aluminium (UL 181AP
ou l'équivalent).
       
      

   Fixez le conduit d'air
rond de 6 po (fourni) au collet du foyer et
raccordez le conduit au boîtier du ventilateur.
Fixez l'adaptateur rondàovale au ventilateur
et le conduit d'air à l'adaptateur.
Foyer au bois FP90 |
|
33
Colombages
2 x 4 po

mur/plancher
  
  
  
  
