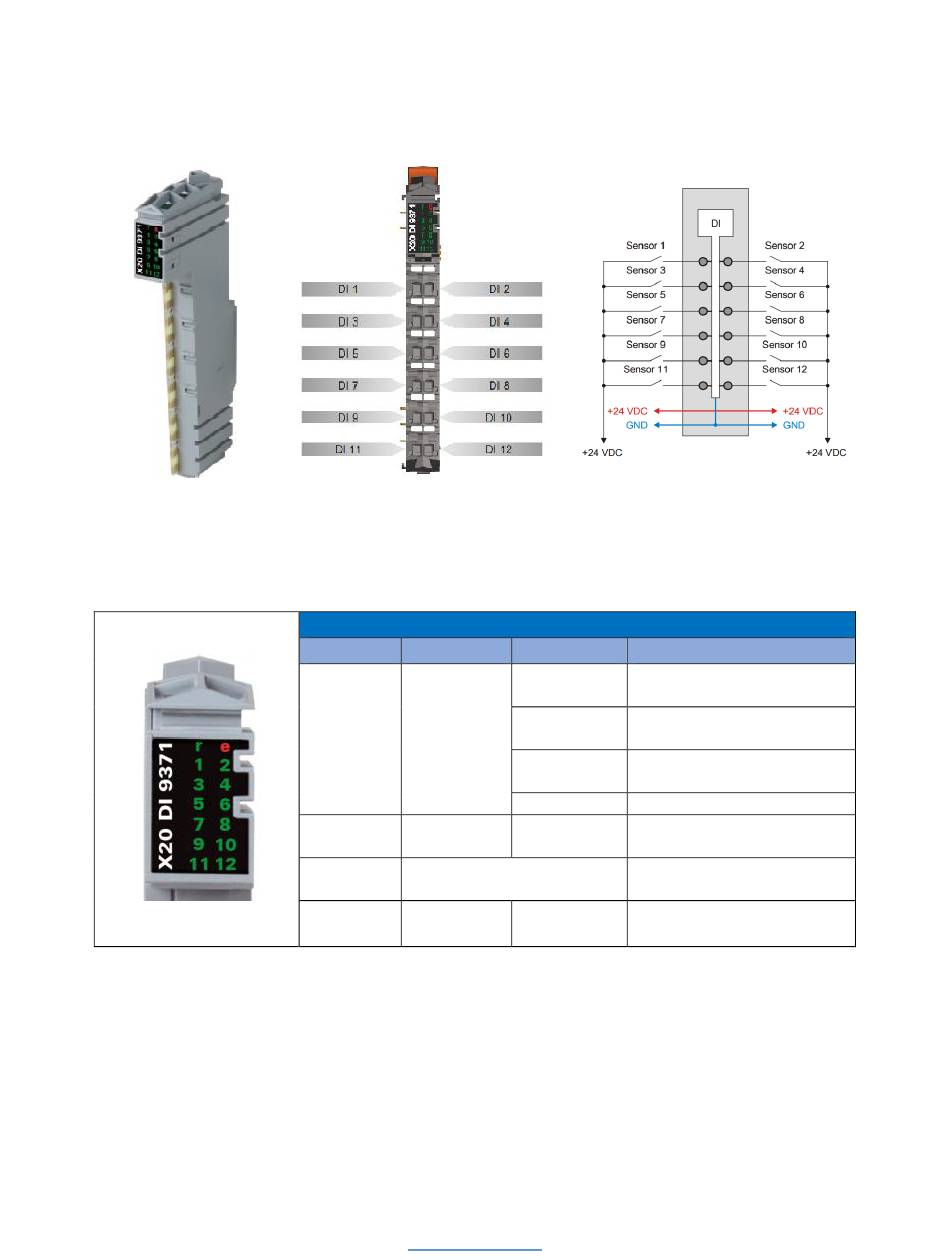

Module d'entrée numérique DI9371
Le module DI9371 est équipé de douze entrées pour des connexions 1 fil. Le DI9371 est
destiné à un câblage d'entrées sink (à logique positive).
Vue d'ensemble du
module d'entrées
numériques DI9371
Rév. 1.3
Affectation des broches
Module d'entrée numérique DI9371
Voyant
Couleur
r
Vert
e
Rouge
e + r
Rouge fixe / clignotement
unique vert
De 1 à 12
Vert
www.alfalaval.com
Automatisation de décanteur Basic
Exemple de câblage
État
Description
Éteint
Module d'alimentation non
connecté
Clignotement
Mode RESET (réinitialisation)
unique
Clignotant
Mode PREOPERATIONAL
(pré-exploitation)
Allumé
Mode RUN (exécution)
Éteint
Module alimentation pas
connecté ou tout est OK
Firmware non valide
État d'entrée de la sortie
numérique correspondante
Manuel du matériel
Page 98 sur 116
