Module d'entrées analogiques AI1744
Le module AI1744 gère les signaux provenant de la cellule de charge. Ce module
fonctionne avec des capteurs à jauge de contrainte 4 ou 6 fils.
Vue d'ensemble du
module d'entrées
analogiques AI1744
Rév. 1.3

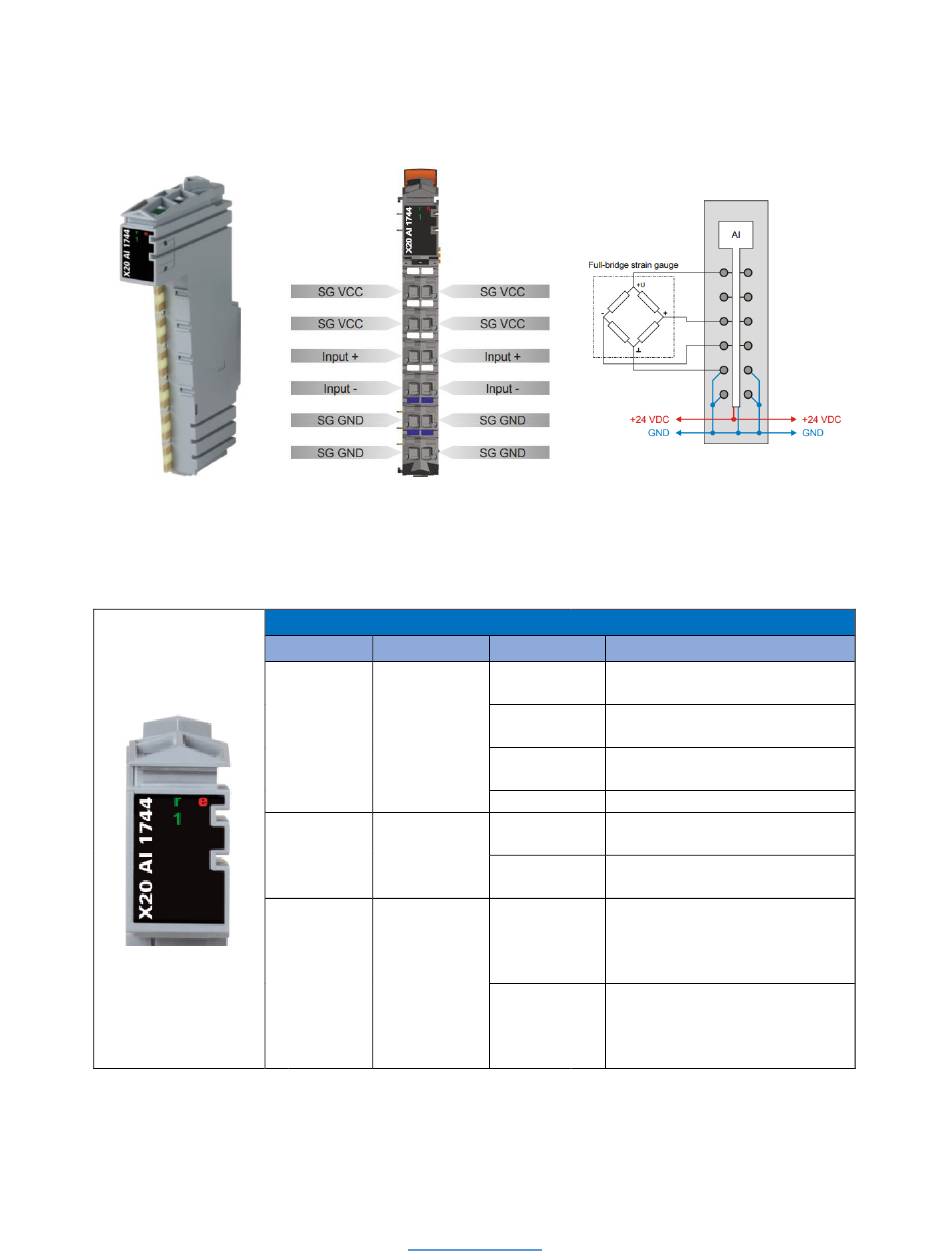

Affectation des broches
Module d'entrées analogiques AI1744
Voyant
Couleur
r
Vert
e
Rouge
1
Vert
www.alfalaval.com
Automatisation de décanteur Basic
Exemple de câblage
État
Description
Éteint
Module d'alimentation non
connecté
Clignotement
Mode RESET (réinitialisation)
unique
Clignotant
Mode PREOPERATIONAL (pré-
exploitation)
Allumé
Mode RUN (exécution)
Éteint
Module alimentation pas
connecté ou tout est OK
Allumé
État d'erreur ou de
réinitialisation
Causes possibles :
Circuit ouvert
Éteint
Le capteur est débranché
Le convertisseur est occupé
Le convertisseur
analogique/numérique est en
Allumé
cours d'exécution ; la valeur est
OK
Manuel du matériel
Page 108 sur 116
