Vue de dessous
Tableau
6. Composants et descriptions.
Libellé
Description
1
Fentes pour barre de son
2
Orifice de verrouillage de sécurité
(basé sur Kensington Security Slot)
3
Connecteur d'alimentation
4
Port HDMI
5
Fonction de verrouillage du pied
6
DisplayPort 1.4
7
Port USB-C 5 Gbit/s en amont
(DisplayPort 1.4 en mode alternatif,
transmission d'alimentation jusqu'à
90 W)
8
Port USB Type-B 5 Gbit/s en amont
(données seulement)
9
Ports USB Type-A 5 Gbit/s en aval (2)
À propos de votre moniteur
12
1
2
3

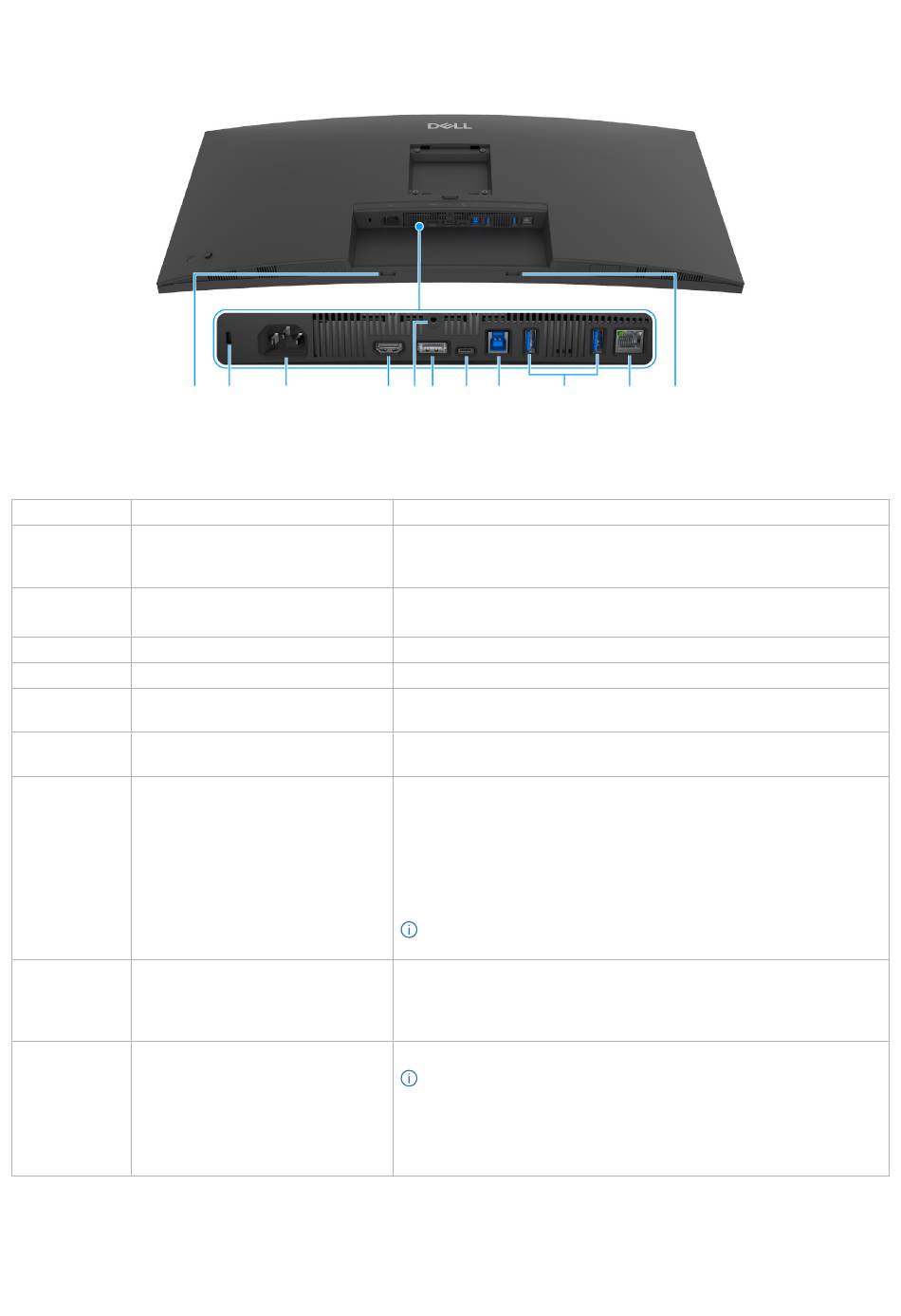

Figure
3. Vue de dessous sans le pied du moniteur
4 5 6
7
8
Utilisez
Fixez votre barre de son externe (vendu séparément) au moniteur en
alignant les languettes magnétiques de la barre de son avec les fentes
du moniteur.
Sécurise le moniteur avec un cadenas de sécurité (cadenas de sécurité
non inclus).
Connectez le câble d'alimentation (fourni avec votre moniteur).
Connectez votre ordinateur avec un câble HDMI.
Verrouillez le pied au moniteur en utilisant une vis M3 x 6 mm (vis non
fournies).
Connectez votre ordinateur avec le câble DisplayPort (fourni avec votre
moniteur).
Connectez le câble USB-C vers USB-C fourni avec votre moniteur
à l'ordinateur ou à l'appareil mobile. Ce port prend en charge la
transmission d'alimentation USB (jusqu'à 90 W), les données et le signal
vidéo DisplayPort.
Ce port prend en charge DisplayPort 1.4 en mode alternatif avec une
résolution maximale de 3440 x 1440 100 Hz, PD 20 V/4,5 A, 15 V/3 A,
9 V/3 A et 5 V/3 A.
REMARQUE :
USB-C n'est pas pris en charge sur les versions de
Windows antérieures à Windows 10.
Connectez le câble USB Type-A vers Type-B fourni avec votre moniteur
à l'ordinateur. Ce port prend en charge le transfert de données USB à 5
Gbit/s. Une fois ce câble connecté, vous pouvez utiliser les connecteurs
USB sur le moniteur.
Connectez votre périphérique USB*.
REMARQUE :
Pour utiliser ce port pour le transfert de données USB,
vous devez connecter un des câbles suivants de votre ordinateur au
moniteur :
Câble USB-C vers USB-C (port USB-C en amont à l'arrière)
•
Câble USB Type-A vers Type-B (port USB Type-B en amont à l'arrière)
•
9
10
1
