3. Description du produit
Le système de montage se compose de profilés de montage et du matériel de montage nécessaire pour monter les
panneaux solaires en configuration paysage ou portrait sur un toit en tôles métalliques.
Le système de montage pour toitures en tôles métalliques peut être utilisé pour toutes les toits en tôles, y compris les
toitures en tôles ondulées ou trapézoïdales courantes. (L'épaisseur des tôles doit être d'au moins 0,5 mm).
Fixation sur la toiture
Les profilés de montage sont fixés sur les tôles métalliques à l'aide de vis autotaraudeuses ou de rivets aveugles.
Attention ! Il y a deux options : vous pouvez utiliser un profilé de montage haut (Optimizer ready) ou bas (Basic). Dans ce
manuel, le profilé de montage haut est illustré de façon standard.
La hauteur du profilé de montage n'a aucune conséquence sur les pièces nécessaires, à l'exception du ClickFit EVO MLPE
Clip Poids léger et Poids lourd et optimizer en option. Ceux-ci ne peuvent être utilisés que pour le profilé de montage haut.
Les profilés de montage hauts sont munis d'une encoche qui sert de point de référence lors de l'alignement des profilés.
Du fait que les profilés de montage ne sont pas fixés sur les chevrons ou les pannes, la position des panneaux solaires sur
le toit peut être déterminée librement.
Les profilés de montage sont munis d'un ruban d'étanchéité EPDM sur la face inférieure, empêchant les infiltrations d'eau.
Pour les toits en tôle ondulée, les profilés de montage sont munis d'un profilé adaptateur EPDM optionnel.
Fixation des clips MLPE Poids léger et Poids lourd
Les clips MLPE Poids léger et MLPE Poids lourd sont fixés sur les rails de montage à l'aide de clickers.
Liaison des panneaux
Les panneaux solaires sont fixés sur les profilés de montage au moyen de pinces universelles pour modules.
4. Vue d'ensemble des éléments

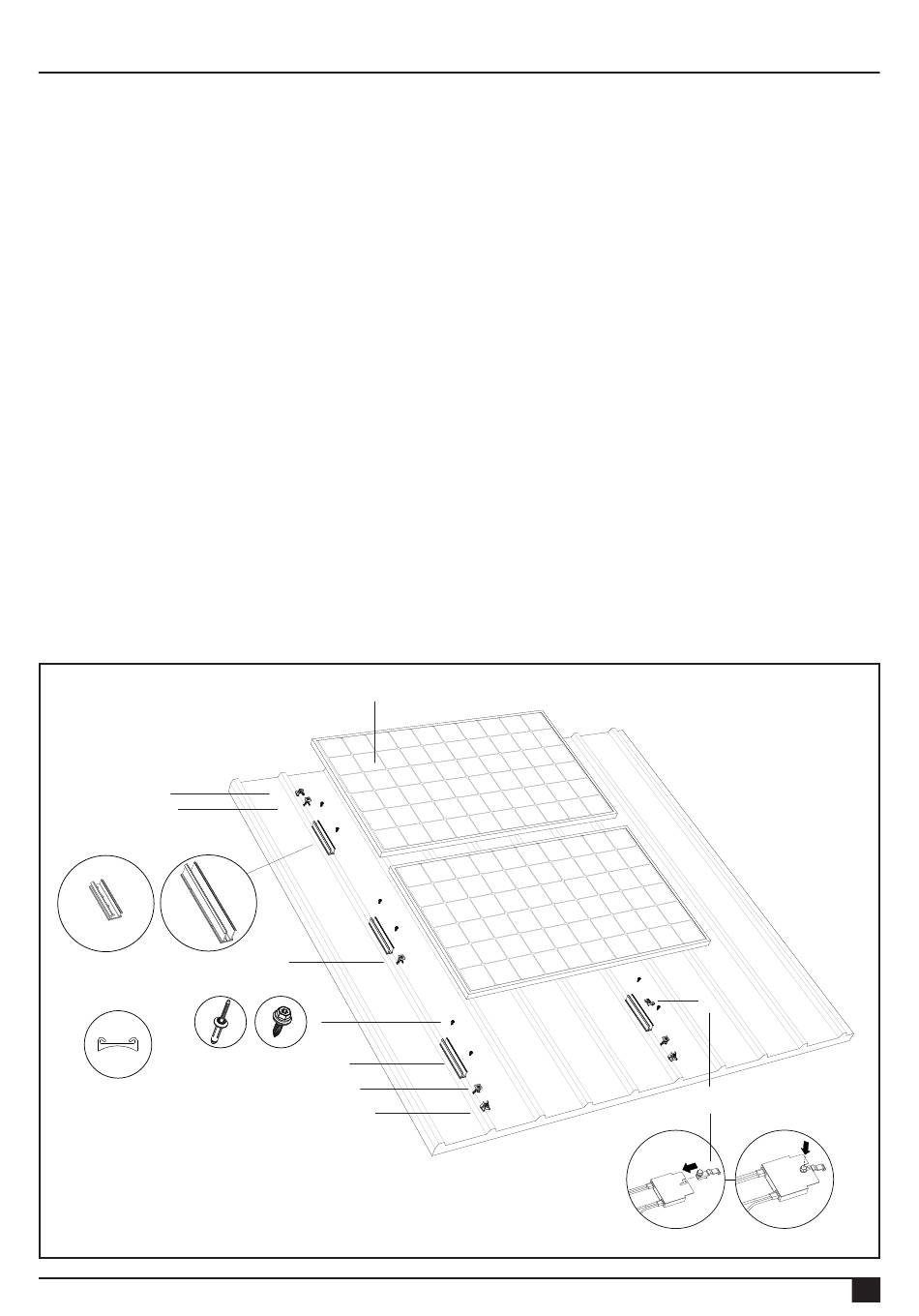

4.1 Vue éclatée du système de montage en configuration paysage
5
6
2A 2
4A
3. OPTIONNEL :
en cas de toiture de
forme ondulée
Rayon min. : 48 mm
Rayon max. : 52 mm
Rev. 02.04.25
1
6
4
2
6
5
Mode d'emploi ClickFit EVO Toit en Acier
7A
ou
7B
03
