6.5 Installation du 1er panneau solaire sur les profilés de montage

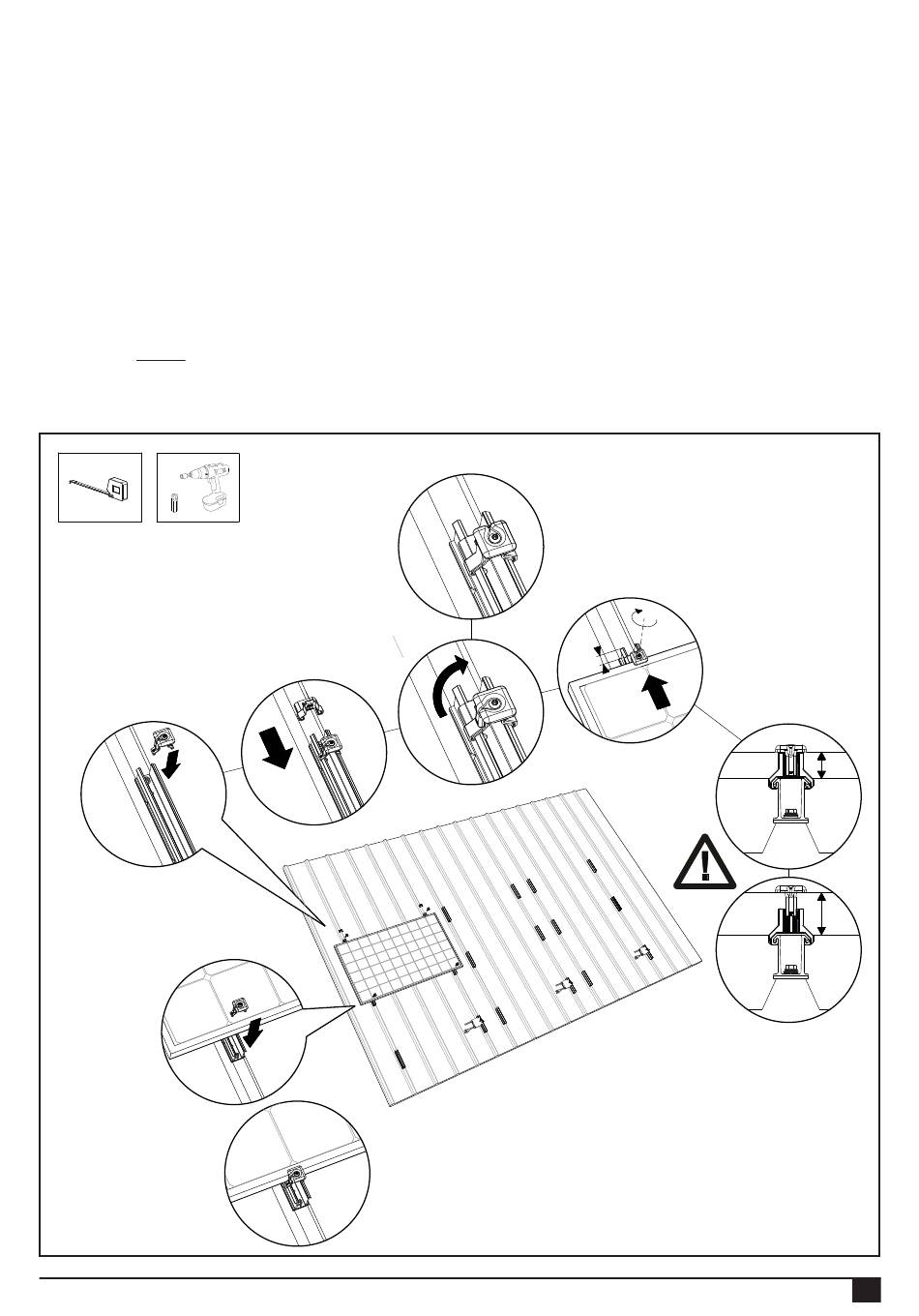

1. Cliquez la pince de module universelle sur les deux profilés de montage supérieurs.
2. Faites coulisser le support de fixation dans les profilés de montage et faites coulisser le support de fixation jusqu'à la
pince de module universelle.
3. Tournez la languette de la pince de module universelle vers l'arrière.
4. Placez le premier panneau solaire sur les quatre profilés de montage supérieurs et faites-le coulisser contre les deux
supports de fixation. Choisissez la bonne hauteur pour que la pince de module universelle corresponde au panneau
solaire. Vissez les pinces (d'extrémité) du module. Veillez à ce que le profilé de montage dépasse de 20 à 30 mm.
Attention ! Le couple de serrage du raccord vissé est exactement de 4,5 Nm. Avec un couple de serrage plus élevé, il y
a un risque que les pinces (d'extrémité) du module se plient.
5. Cliquez ensuite les pinces de module universelles sur les profilés de montage sur la face inférieure du panneau solaire.
Choisissez la bonne hauteur pour que la pince de module universelle corresponde au panneau solaire.
6. Attention ! Ne pas visser encore ces pinces de module universelles.
Attention ! L'épaisseur minimale du panneau est de Y = 29 mm et l'épaisseur maximale du panneau de X = 50 mm.
