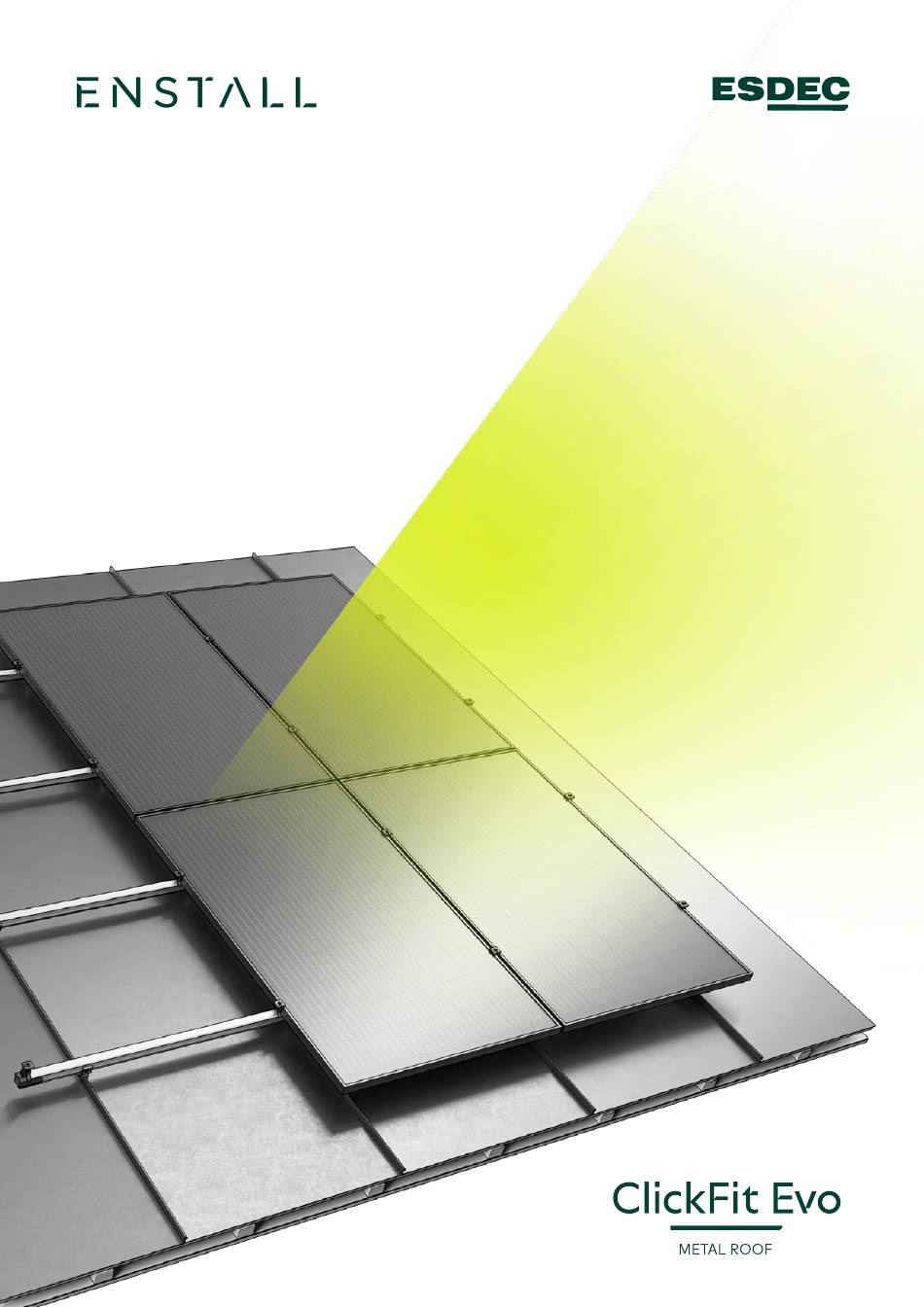

- Page 1 ClickFit EVO Toit à joint debout Manuel...
- Page 2 SOMMAIRE Introduction À propos de ce document Autres documents pertinents Mise à la terre et liaison équipotentielle Symboles utilisés dans ce manuel Garantie et responsabilité Garantie Responsabilité Informations concernant le produit Usage prévu Usage inapproprié Dimensions de la bride du panneau solaire compatible Spécifications Système et application Composants...
- Page 3 INTRODUCTION À PROPOS DE CE DOCUMENT Ce manuel contient les consignes d'installation du système de montage ClickFit EVO pour panneaux solaires sur toits inclinés à joint debout. Ce système est adapté au montage de panneaux solaires dans une orientation portrait ou paysage. Cesconsigness’adressentàunpersonneltechniquequalifié.
- Page 4 GARANTIE ET RESPONSABILITÉ GARANTIE Cette garantie est soumise aux conditions de garantie et aux conditions générales d’Enstall. Vous pouvez les consulter sur le site eu.enstall.com RESPONSABILITÉ Lefabricantdéclinetouteresponsabilitéencasdedommagesoudeblessuresrésultantdunon-respect(strict)desconsignes etréglementationsdesécuritéfigurantdanscemanueloudenégligenceaucoursdel’installationduproduitetdesaccessoires énumérés dans ce document. Enstallseréserveledroitdemodifiercedocumentsanspréavis. INFORMATIONS CONCERNANT LE PRODUIT USAGE PRÉVU LesystèmedemontageClickFitEVOestdestinéaumontagedepanneauxsolairessurdestoitsinclinésàjointdebout.Cesystème de montage permet de positionner les panneaux solaires sur le toit avec le côté...
- Page 5 SPÉCIFICATIONS Orientation des panneaux solaires Portrait et paysage Surface maximale des panneaux solaires 3,92m Taille maximale du champ Railshorizontaux:6,15mparsegment Railsverticaux:15mparsegment Plage de saillies du rail 90-350mm Espace de dilatation 125mm Type de toit Toitinclinéavecjoints,sauftoitsencuivre 5-60° Inclinaison de toit Àunangled'inclinaison<10º,l'effetautonettoyantdupanneauestaffecté. Soumise aux directives Eurocode et à leurs avenants nationaux. Utilisez le Hauteur de toit maximale calculateur pour calculer les possibilités de votre projet.
- Page 6 SYSTÈME ET APPLICATION COMPOSANTS Composant Référence ClickFit EVO pince à joint debout 100803_ ClickFit EVO rail de montage 10081__ ClickFit EVO étrier pour module 1008020(-B) ClickFitEVO60EtrierIntermédiaireNoir 1008021-B ClickFitEVO60EtrierFinalNoir 1008022-B ClickFitEVOemboutterminal35pourraildemontage 1008060(-B) ClickFitEVOemboutdefixationterminal35 1008065(-B) ClickFitEVOemboutterminal,sansemboutdefixationterminal 1008066(-B) Accessoire Référence ClickFit EVO coupleur pour rail de montage 1008061 10) ClickFitEVOMLPEClipPoidsléger 1008067...
- Page 7 APPLICATION pince à joint debout Référence 1008035 1008033 1008031 Toit à joint debout plié simple Compatible avec Toit à joint debout plié double Toit à joint debout arrondi Toit à joint pression Ouverture du joint 14mm ø23mm Fixation Directement sur le joint Clicker Rotatifpourlemontagehorizontaletverticaldesrails Utilisezlecalculateurpourdéterminerl’orientationderailappropriéepourvotreprojet.Lecalculateurtientcompte,parexemple,...
- Page 8 Orientation avec rails horizontaux Orientation avec rails verticaux Ilestdéconseillédemonterdespanneauxsolairesen orientation portrait associée à une orientation avec rails verticaux Cette méthode de montage n’est pas non plus prise en charge par le calculateur. ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 9 SÉCURITÉ ÉQUIPEMENT DE PROTECTION PERSONNELLE Protection Casque de Lunettesde Masques Gants de Tenue de Chaussures de auditive sécurité sécurité faciaux sécurité sécurité sécurité AVERTISSEMENTS ET RÉGLEMENTATIONS DE SÉCURITÉ Avertissement ! Lestravauxd’installationdoiventtoujoursêtreexécutésparaumoinsdeuxpersonnesqualifiées. N’utilisezpasdecomposantsissusd’autressystèmesdemontage. N’oubliezaucunepièce. Travaillez toujours dans le respect des réglementations actuelles de travail sur toits. Neprocédezpasàl’installationencasdeventsfortsoulorsqueletoitestglissantoumouillé.
- Page 10 INSTALLATION 1. Préparation Inspectezletoit. Letoitestenbonétat. Lacapacitéporteusedelastructuredutoitestsuffisantepoursupporterl’installation,entenantcompteduventetdes charges de neige. Vérifiezleplanduprojetetsescomposants. Vérifiezleplanduprojet.Iln’yapasdeplandeprojet ?Créez-enunsurlecalculateurenligneavantdecommencer l’installation. Vérifiezquetouslescomposantssontprésents(page5). Assurez-vous que tous les outils requis sont à portée de main. Clé dynamométrique Marqueur ou craie Brosse Mètre Scie à métaux Pinces réglables de20Nmavecvis de sécurité TR30 bits COUPLES DE SERRAGE Utiliseztoujoursuneclédynamométrique.Assurez-vousquelebitestcorrectementetcomplètementinsérédanslatêtedevis...
- Page 11 Nettoyezlesjointsdutoit Déterminez la position des panneaux solaires sur le toit Respectez la réglementation (locale) en matière de prévention des incendies applicable aux installations photovoltaïques. Pourréduirelerisquedepropagationdufeu,ilestindispensabledeprévoiruncompartimentagecoupe-feu.Lesystème photovoltaïquenedoitpasêtreinstalléauniveaudesséparationscoupe-feuetunedistanceminimalede30cmdoitêtre respectée.Ilestégalementconseillédeprévoirunespaceparrapportauxlucarnes,auxpuitsdelumière,auxangleset autres zones à risque d’incendie. Élaborez un plan de projet à l’aide du calculateur Enstall et respectez ses directives. Accédez au calculateur sur calculator.
- Page 12 Tracez les lignes et les extrémités des rails de montage Consultez le plan du projet pour déterminer la position des rails de montage pour votre panneau. Sinécessaire,l'espacementdesrailspeutêtreprolongéjusqu'àlatuileprécédenteousuivante,jusqu'à400mmau-delàde ladistancerecommandée.Enstallrecommandedetoujoursrespecterlesspécificationsdufabricantdumoduleconcernant l'espacement et le serrage. Pourlestoitsinclinés,unmontagehorizontalestrecommandé.Ilestplusrobusteetcréesouventunefinitionplusnette. Leslongueursderailpeuventêtretrouvéesdansleplanduprojet. Pourunmontageenorientationpaysage,lesrailsdemontagedoiventêtreplacésàenviron¼descôtéscourtsdupanneau. Pourunmontageenorientationportrait,lesrailsdemontagedoiventêtreplacésàenviron¼descôtéslongsdupanneau. Marquez la position des pinces à joint debout Silapositiondesclipsdujointdeboutestvisible,montezlespincesàjointdeboutàunedistanced’aumoins50mm.
- Page 13 2. Préparation et dimensionnement des rails de montage Consultezleplanduprojetpourconnaîtreladispositionglobaledessegmentsdepanneauxsolaires. Calculeztoutelalongueurdeladispositiondespanneauxsolaires,entenantcomptedesespaceset/oudel'espacement. Calculez les extensions et les ajustements nécessaires du rail de montage. Mesurez les panneaux solaires et ajoutez 12 mm entre chaque panneau solaire pour l'étrier universelle (20 mm pour l'étrier ClickFitEVO60mm).Ajoutez20à35mmdechaquecôtépourlemontagedel'étierfinaletducapuchond'extrémité(50à70 mm pour l'étrier ClickFit EVO 60 mm).
- Page 14 Utilisezdescoupleurspourconnecterlesrailsdemontage,sinécessaire Sileporte-à-fauxestsupérieurà250mm:prolongerleraildemontagejusqu'àlabridesuivante. Coupez les rails de montage sur mesure. Sileporte-à-fauxcalculédupanneausolaireestde plus de250 mmau-delàdelapositionmarquéedudernierétrier, marquez la position d'une bride de serrage supplémentaire sur la bride la plus proche. Étendez le rail de montage jusqu'à50mmau-delàducrochetsupplémentaire. Lalongueursupplémentairede50 mmpermetd’adapteruncapuchond’extrémité(réf.1008066(-B))surlesrailsdemontage. Sileporte-à-fauxcalculéestinférieurà350mmau-delàdelapositionmarquéedudernierserre-joint,conservezunporte-à- fauxde20à35mmdelongueurderailpourlemontageducapuchond'extrémité(art.no.)(>40mmpourl'étrierClickFitEVO 60 mm). ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 15 3. Fixation des pinces à joint debout Placez l'étrier sur le joint 1008035 1008033 1008031 Serrez la vis TR30 Tournez le clicker dans l’orientation appropriée ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 16 4. Fixation des rails de montage Placez le rail de montage dans le clicker et alignez-les Cliquez les rails de montage en place ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 17 Pourunmontagevertical :Fixezlesrailsdemontagesurlesclickers Commencezparfixerleclickerinférieuràl’aided’unevisdesécurité.Ignorezdeuxclickers,puisvissezlequatrièmeclicker. Répétez l’opération jusqu’au clicker supérieur. SW-10 5. En option : Fixation des clips pour MLPE CLICKFIT EVO MLPE CLIP POIDS LÉGER ClipsezlapinceMLPElégèresurlerail. Clipsezl'optimiseursurlapinceMLPElégère. UtilisezunepinceMLPEparpanneausolaire. ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 18 Lorsd'uneorientationverticaledesrails,vousdevezfixerlapinceMLPEenpliantlebordduraildemontageàl'aided'une pince à eau. CLICKFIT EVO MLPE CLIP POIDS LOURD Montezl'optimiseursurlapinceMLPErobuste. ClipsezlapinceMLPErobustesurlerail. Pourlesoptimiseursplusgrands(avec2fentes),ilestessentield'utiliserdeuxpincesMLPErobustes. Avecuneorientationverticale,vousdevezfixerlepasse-câbleenpliantlebordduraildemontageàl’aidedepinces réglables. 8-12Nm ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 19 6. Montage des panneaux solaires avec des pinces de panneau de 60 mm. MONTAGE DU PREMIER PANNEAU Enoption :cliquezl’aideaumontageenplacesurlepanneau. 2× Enoption :cliquezlescâblesdupanneaufermementenplacedanslapincedecâble. Faites glisser les embouts sur les rails. 2× ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 20 Clipsez les ClickFit EVO 60 Etriers Final sur le rail. 2× Enoption :GuidezlescâblesdupanneausolaireàtraverslesClickers. Placezlepanneausurlesrailsetfaites-leglissercontrelesétriers. ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 21 Serrezlavisdesetriersfinalpourfixerlepanneau.Utilisezuncouplede16,5Nm. 16,5Nm MONTAGE DES PANNEAUX SUIVANTS Enoption :répétezlesétapes6.1. et 6.2.:"Cliquez l’aide au montage en place sur le panneau"et"Cliquez les câbles du panneaufermementenplacedanslapincedecâble". Clipsez les pinces intermédiaires de 60 mm sur les rails 2× ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 22 Placezlepanneausuivantsurlesrailsetfaites-leglissercontrelesétriers. 10 Serrezlavisdespincesintermédiairespourfixerlepanneau.Utilisezuncouplede16,5Nm. 16,5Nm Répétez les étapes de ce chapitre pour tous les panneaux de la rangée. MONTAGE DU DERNIER PANNEAU Enoption :répétezlesétapes6.1. et 6.2.:"Cliquez l’aide au montage en place sur le panneau"et"Cliquez les câbles du panneaufermementenplacedanslapincedecâble". répétez les étapes 6.8. et 6.9.:"Clipsez les pinces intermédiaires de 60 mm sur les rails"et"Placez le panneau suivant sur lesrailsetfaites-leglissercontrelesétriers.".
- Page 23 11 Enoption :sciezlesrailsdemontageàlatailleadéquate • Si le débordement est inférieur à350mmau-delàdudernierpinceàjoint,maintenezuneavancéede50à70mmdela longueurdurailpourlemontageducapuchond'extrémité(référence1008066(-B)). • Si le débord est supérieur à350mmaprèslederniercrochetdetoiturepourtoitenardoise,montezunepincedecrête supplémentairesurlacrêtesuivante.Étendezleraildemontageàaumoins50mmau-delàdelapinced'étanchéité supplémentaireetfixezleraildemontageàcelle-ci. Ces50mmsupplémentairespermettentd’installerunemboutterminal(réf.1008066(-B))surlesrailsdemontage. Clipsez les ClickFit EVO 60 Etriers Final sur le rail. Serrezlavisdesetriersfinalpourfixerlepanneau.Utilisezuncouplede16,5Nm. 16,5Nm 2× ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 24 Faites glisser les embouts sur les rails. 2× 7. Montage des panneaux solaires avec des étrier pour panneaux de 35 mm MONTAGE DU PREMIER PANNEAU Enoption :cliquezl’aideaumontageenplacesurlepanneau. 2× ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 25 Enoption :cliquezlescâblesdupanneaufermementenplacedanslapincedecâble. Cliquezl'étrierpourmodulede35mmsurlesrails. 2× Faites glisser les embouts sur les rails. 2× ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 26 Tournez la partie supérieure de l'étrier pour module sur l’embout. Enoption :GuidezlescâblesdupanneausolaireàtraverslesClickers. Placezlepanneausurlesrailsetfaites-leglissercontrelesétriers. ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 27 Vissezlesétrierssurlepanneau.Appliquezuncouplede4,5Nm. 4,5Nm TR30 MONTAGE DES PANNEAUX SUIVANTS Cliquez l'étrier universel pour module en place sur les rails. Installezl'étrierpourmoduleaveclecanaldedrainagedel'étrierpourmodulepointantverslebas. 2× Enoption :répétezlesétapes7.1. et 7.2.:"Cliquez l’aide au montage en place sur le panneau"et"Cliquez les câbles du panneaufermementenplacedanslapincedecâble". ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 28 10 Placezlepanneausuivantsurlesrailsetfaites-leglissercontrelesétriers. 11 Vissezlesétrierssurlepanneau.Appliquezuncouplede4,5Nm. 4,5Nm TR30 Répétez les étapes de ce chapitre pour tous les panneaux de la rangée. MONTAGE DU DERNIER PANNEAU Enoption :répétezlesétapes7.1. et 7.2.:"Cliquez l’aide au montage en place sur le panneau"et"Cliquez les câbles du panneaufermementenplacedanslapincedecâble". répétez les étapes 7.9.
- Page 29 Enoption :sciezlesrailsdemontageàlatailleadéquate • Si le débord est supérieur à350mmaprèslederniercrochetdetoiturepourtoitenardoise,montezunepincedecrête supplémentairesurlacrêtesuivante.Étendezleraildemontageàaumoins50mmau-delàdelapinced'étanchéité supplémentaireetfixezleraildemontageàcelle-ci. • Siledébordestinférieurà350mm,conservezunelongueurdedébordderailcompriseentreunminimumde20mmetun maximumde35mmpourmonterl’emboutterminal(référence1008060(-B)). Cetespacesupplémentairede50mmpermetd’installerunemboutterminal(référence1008066(-B))surlesrailsdemontage. Pourl’étrierfinal,vousdevezutiliserlesupportd’étrierfinal(référence1008065(-B)). Cliquez l'étrier universel pour module en place sur les rails. 2× ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 30 Faites glisser les embouts sur les rails. 2× Tournez la partie supérieure de l'étrier pour module sur l’embout. Vissezlesétrierssurlepanneau.Appliquezuncouplede4,5Nm. TR30 ClickFit EVO Toit à joint debout - Manuel enstall.com...
- Page 31 8. Montage de plusieurs rangées Montez chaque rangée suivante contre la rangée précédente Gardeztoujoursunminimumde12mmentrechaquerangéedepanneauxdanslecasderailshorizontaux,ouentrechaque colonne de panneaux dans le cas de rails verticaux. Suivez toujours le plan du projet généré par le calculateur. 12mm RETRAIT ET RECYCLAGE DISPOSITIONS GÉNÉRALES Respectez toujours les lois et réglementations locales en vigueur lors du démontage et de l’élimination du système de montage. ClickFit EVO Toit à...
