esdec ENSTALL ClickFit EVO Mode D'emploi page 10

6. Installation du système en configuration paysage
6.1 Positionnement des profilés de montage
Attention ! Dans le cas d'un toit en tôles métalliques ondulées, le profilé de montage en configuration paysage « Optimizer
ready ou Basic » doit être équipé d'un profilé d'adaptation EPDM sur la face inférieure (voir chapitre 8.2 en annexe).

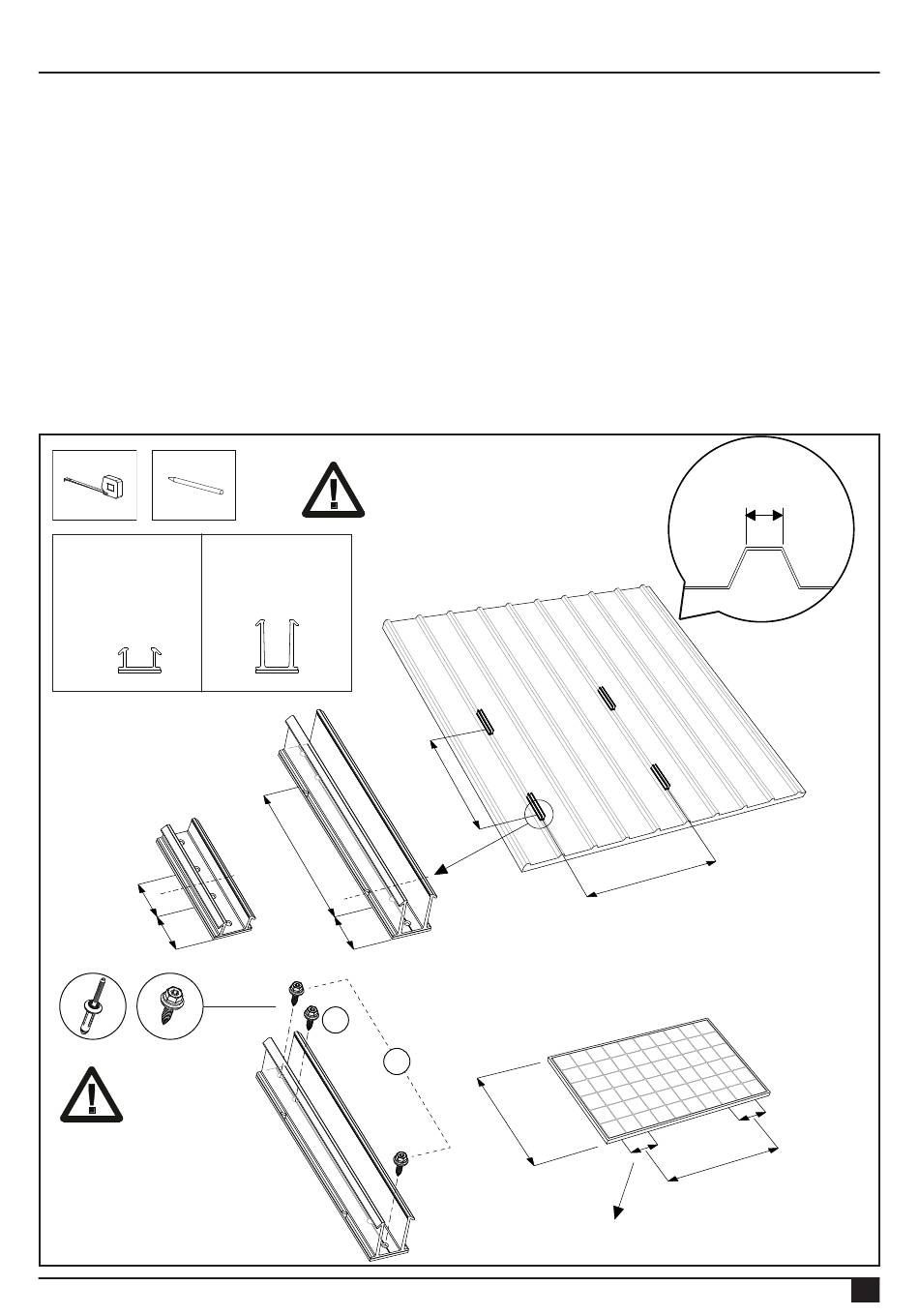

Vous pouvez déterminer la position des profilés de montage en fonction de l'emplacement des panneaux solaires sur le toit.
Les profilés de montage doivent être positionnés à une distance B+12 mm dans le sens de la hauteur sur le toit en tôles
métalliques, où 12 mm est l'espace minimum entre les panneaux. Les profilés de montage doivent être positionnés à une
distance A dans le sens horizontal du toit en tôles métalliques. Répartissez les profilés de montage (par panneau) dans le
sens de la largeur proportionnellement à la ligne où les panneaux solaires seront installés.
Attention ! Veillez à ce que les profilés de montage soient alignés les uns par rapport aux autres.
Attention ! Pour le nombre de vis ou de rivets aveugles par profilé de montage, le calculateur prévaut.
Attention !Les vis ou rivets aveugles doivent toujours être fixés d'abord dans les trous extérieurs, puis dans les trous
intérieurs.
Attention ! Le profilé de montage pour toit en tôles métalliques « Optimizer ready » paysage est utilisé dans les
instructions.
Paysage
Basic
Réf. : 1008048
40 mm
40 mm
ou
Les vis ou rivets aveugles
doivent toujours être fixés
d'abord dans les trous
extérieurs, puis dans les trous
intérieurs.
Pour le nombre de vis ou de rivets
aveugles, le calculateur prévaut.
Rev. 02.04.25
Attention ! La largeur minimale de la
couronne du profil du toit en acier doit
être de 20 mm. Assurez-vous également
que la couronne est plate, afin que les
profilés de montage s'adaptent bien et
Optimizer ready
soient étanches.
Paysage
Réf. : 1008050
B+12 mm
180 mm
40 mm
2.
1.
Mode d'emploi ClickFit EVO Toit en Acier
A
B
Zone de serrage spécifiée par
le fabricant du module
Min. 20 mm
A
