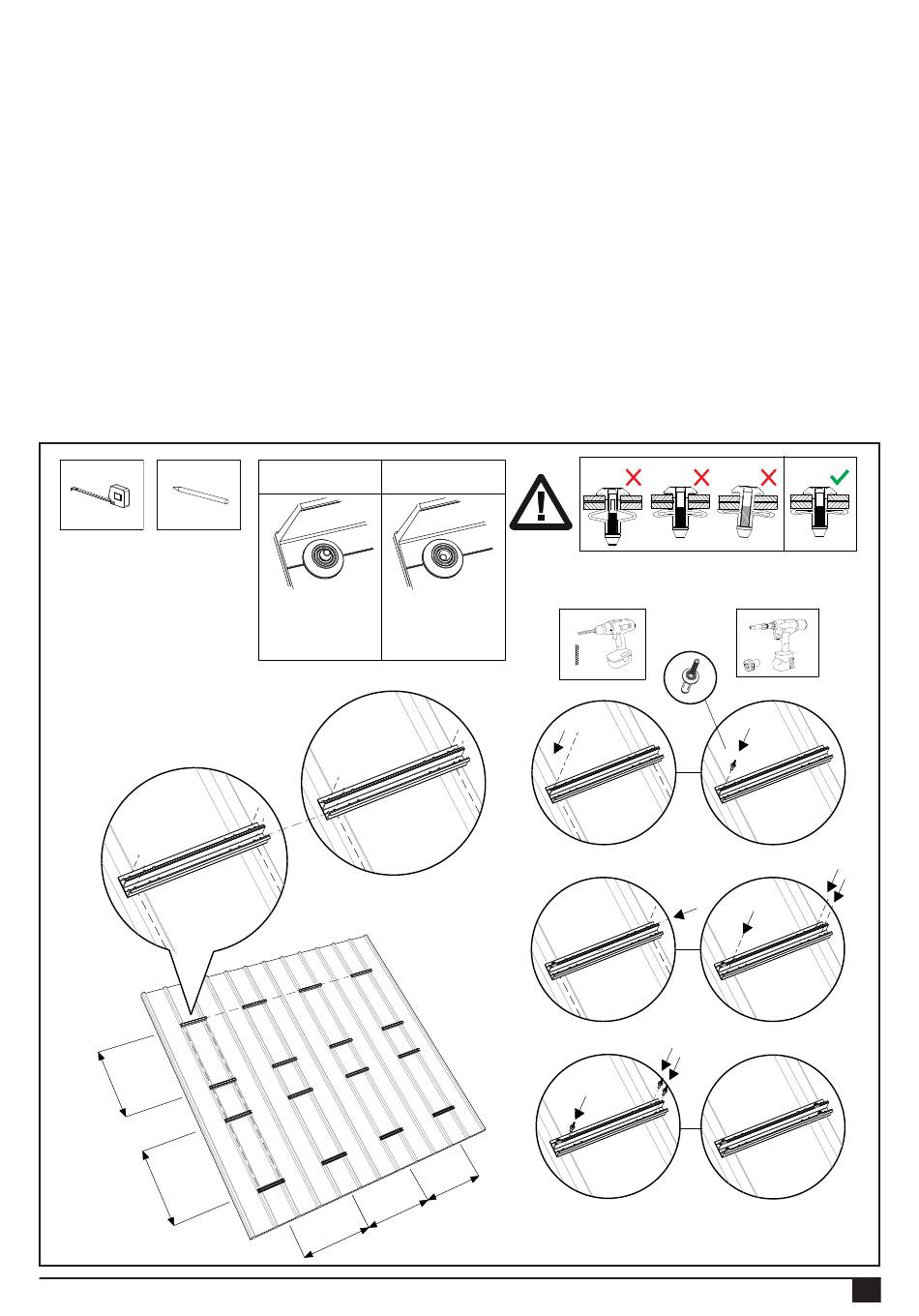

7.3 Fixation des profilés de montage avec des rivets aveugles
1. Marquez le centre de la partie haute de la forme du toit en tôles métalliques ondulées et utilisez un crayon pour délimiter
l'emplacement des profilés de montage sur une ligne claire.
2. Placez les profilés de montage le long de la ligne marquée sur le toit. Veillez à ce que les profilés de montage soient
perpendiculaires à la forme du toit en tôles. Attention ! Veillez à ce que les profilés de montage soient alignés les uns
par rapport aux autres. Veillez à ce que la configuration des trous des profilés de montage corresponde à la forme du
centre supérieur du toit en tôles.
3. Percez un premier trou dans le toit en utilisant un profilés de montage comme gabarit pour le placement du trou et
montez le profilés de montage avec un rivet dans le premier trou.
4. Réalignez le profilés de montage dans la bonne position.
5. Percez tous les trous nécessaires.
6. Montez tous les rivets nécessaires.
Attention ! Pour le nombre de vis ou de rivets aveugles par profilé de montage, le calculateur prévaut.
Enlèvement des rivets: Attention ! Les rivets aveugles peuvent être enlevés en les perçant avec un foret de 6,0mm
(donc PAS avec un foret de 6,5 mm).
1.
B
B
Rev. 02.04.25
BIEN, cassure au même MAUVAIS, cassure trop
profonde dans tête de rivet.
niveau que tête de rivet.
ACTIONS :
Si un autre trou est disponible
ajouter un rivet.
Sinon, percer le rivet à 6mm
et en installer un nouveau.
2.
A
A
