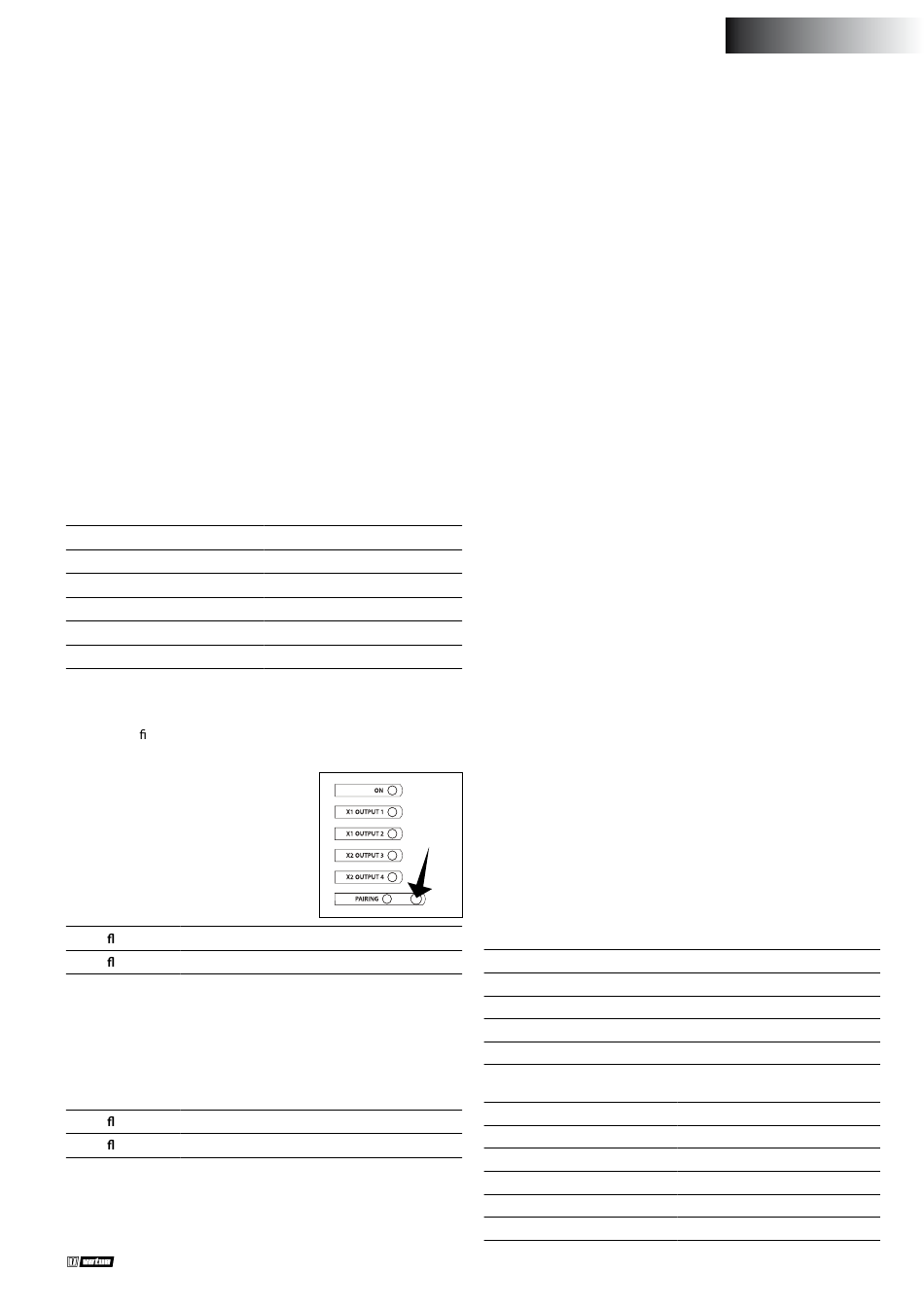

CAN-besturing

CAN-bediening is alleen beschikbaar voor VETUS V-CAN-gestuurde
boegschroeven. De aansluiting van BOWPRO boegschroeven moet
gebeuren via CAN-bus in plaats van relais.
De ontvanger decodeert de signalen die in de V-CAN lijn worden
uitgezonden en detecteert de status van de boegschroeven en de
verzoeken van de aangesloten panelen. Om de besturing van de zen-
der te starten of terug te krijgen, moet de gebruiker op de 'ON' knop
drukken. De groene led zal gaan branden om aan te geven dat het
apparaat klaar is voor gebruik.
5.1

Led aanduidingen ontvanger

De groene en rode leds knipperen: Communicatie verloren met een CAN
gestuurde boegschroef. Indien de communicatie met de andere CAN ge-
stuurde boegschroef blijft bestaan, kan deze nog steeds worden gebruikt.
Zodra de communicatie met de boegschroef is hersteld, kunnen fou-
ten worden opgeheven door op de 'ON'-knop van de afstandsbedie-
ning te drukken.
GROEN knippert dubbel: Besturing overgenomen door een ander
bedieningspaneel.
Druk op 'ON' om de bediening terug te krijgen.
Gele led 1 knippert
Gele led 2 knippert
Gele leds 1 en 2 knipperen
Gele led 3 knippert
Gele led 4 knippert
Gele leds 3 en 4 knipperen
6

Stuwkracht richting

Door de con guratie van het systeem te wijzigen, kan de stuwrich-
ting van de boeg- en hekschroef worden omgekeerd.
Om te beginnen houdt u de PROG toets
ingedrukt tot de rode led oplicht (4 sec.).
Houd de PROG knop ingedrukt totdat de
gele led 1 of led 2 begint te knipperen.
U bevindt zich nu in de setup modus
voor de stuwkracht richting van de boeg-
schroef.
led 1 ashes standaard boegschroef stuwkracht richting
led 2 ashes omgekeerde boegschroef stuwkracht richting
• Om de stuwkrachtrichting van de boegschroef om te keren, drukt
u kort op de 'PROG' toets.
Wacht 10 seconden om de setup mode te verlaten, of
• Houd de "PROG" toets ingedrukt (4 sec.) totdat de gele led 3 of led
4 begint te knipperen. U bevindt zich nu in de setup modus voor
de stuwkracht richting van de hekschroef.
led 3 ashes standaard hekschroef stuwkracht richting
led 4 ashes
omgekeerde hekschroef stuwkracht richting
• Om de stuwkrachtrichting van de hekschroef om te keren, drukt u
kort op de 'PROG' toets.
Wacht 10 seconden of houd de 'PROG' toets ingedrukt (4 sec.) om de
setup mode te verlaten.
Remote control WRC
Boegschroef oververhit
Boegschroef onderspanning
Boegschroef overbelast
Hekschroef oververhit
Hekschroef onderspanning
Hekschroef overbelast
PROG.
7

Gebruik

7.1

Ontvanger

• Schakel de voedingspanning van de ontvanger in.
De led op de ontvanger gaat knipperen en de afstandsbediening
is klaar voor gebruik.
Wanneer de ontvanger in gebruik is, zullen de corresponderende
gele leds (OUT1, OUT2, OUT3, OUT4) gaan branden en CAN com-
mando's worden uitgezonden.
De leds geven het gedrag van het relais weer, niet de VCAN com-
mando's.
7.2 Zender
• Houd de 'ON' knop op de zender 2 seconden ingedrukt.
De led op de zender gaat knipperen en de afstandsbediening is
gereed voor gebruik.
Een boegschroef en een hekschroef kunnen afzonderlijk of gelijktij-
dig worden bediend met behulp van de 4 toetsen.
- De blauwe led op de zender blijft branden zolang een van de
knoppen wordt ingedrukt.
- Voor een correcte werking is de maximale afstand tussen de zen-
der en de ontvanger 15 meter.
- Met behulp van de 4 toetsen kan een boegschroef en een hek-
schroef bediend worden.
- (alleen DC schroeven) Het duurt ongeveer 1,5 seconde voordat de
ontvanger reageert wanneer een knop met tegengestelde actie
(Bakboord <> Stuurboord) wordt ingedrukt (bediening met relais).
- De zender gaat automatisch uit na ongeveer 5 minuten wanneer
deze niet wordt gebruikt.
N.B. De ontvanger blijft in stand-by modus en schakelt de groene
led uit om te voorkomen dat de batterij wordt ontladen. Indien ge-
durende 10 minuten niet gebruikt, schakelt de ontvanger de boeg/
hekschroeven uit en gaat in stand-by modus.
7.3

Batterij plaatsen/vervangen

Verwijder vanaf de achterzijde beide rvs klemmen en neem het ach-
terste deel van de behuizing weg. Neem de elektronische schakeling
uit de behuizing en vervang de batterij. Battery type: CR2032. Mon-
teer het geheel in omgekeerde volgorde.
8

Technische gegevens

Afstandsbediening
Voeding
Beschermingsgraad
Frequency
Temperatuurbereik
Gewicht
Ontvanger
Voeding
Maximale stroom (per uitgang) 8 A (bij 30 Volts DC gelijkspanning)
Beschermingsgraad
Frequency
Temperatuurbereik
Gewicht
NEDERLANDS
3 VDC CR2032 (1x)
IP66
433.92 Hz
0°C - 70°C
50 g
8 VDC tot 30 VDC gelijkspanning
IP40
433.92 Hz
0°C - 70°C
800 g
060217.02
