Montage et fonctionnement
Pendant la course de refoulement, les deux valves pilotes (1) et (12) sont fermées. Le coulisseau de
commande (10) est maintenu dans sa position avant par la pression emprisonnée sur le grand côté
du coulisseau de commande. Lorsque le piston à air (11) a atteint la position finale inférieure, il ac-
tionne la valve pilote (1).
La grande surface du coulisseau de commande est purgée par le raccord (Y). Le coulisseau de com-
mande (10) est repoussé par l'air d'entraînement dans la position de sortie. Une nouvelle course
d'aspiration commence.
1
Valve pilote clapet inférieur
2
Branchement de la con-
duite d'aspiration
3
Clapet d'admission
4
Piston haute pression

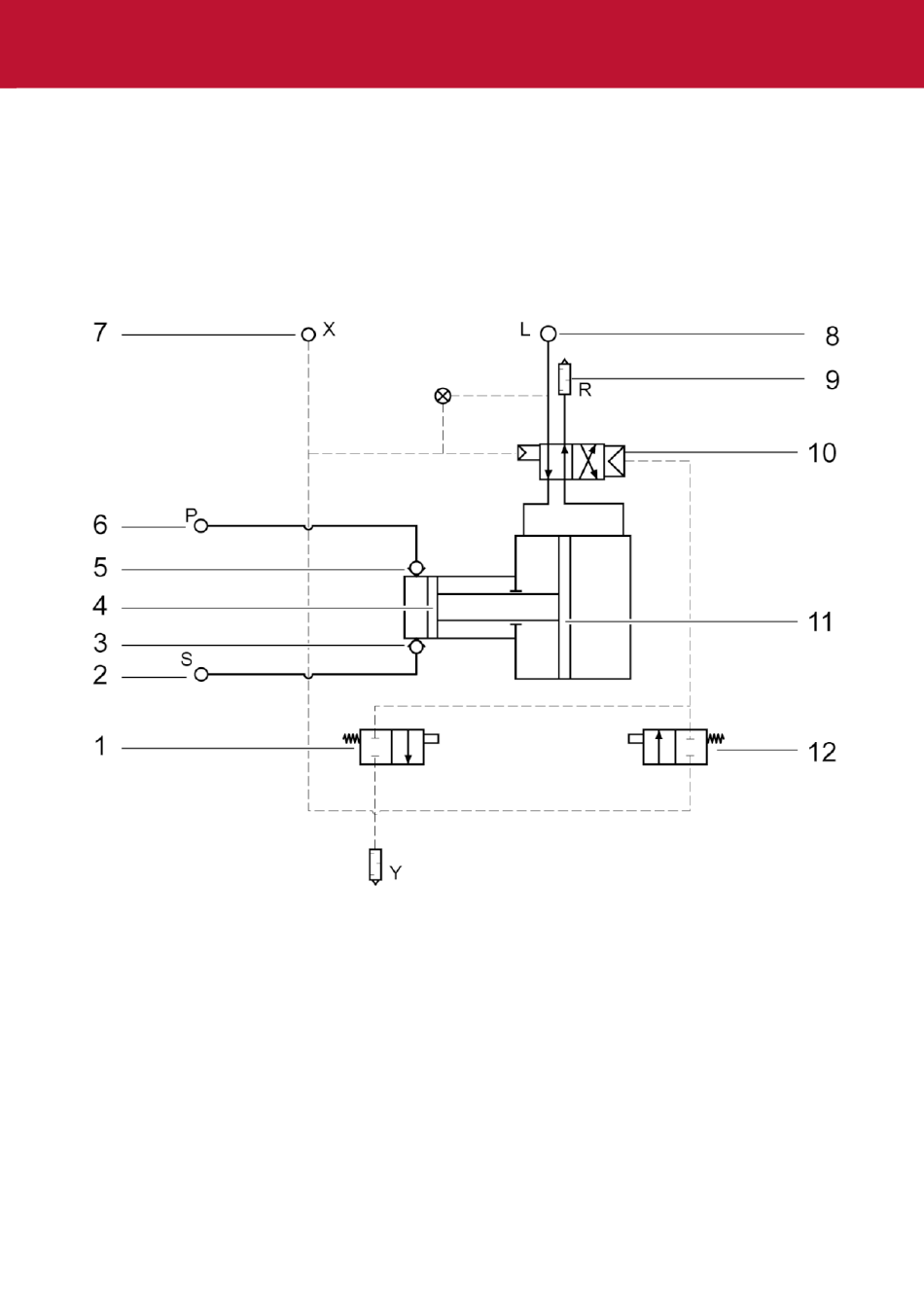

Fig. schéma d'installation de la pompe haute pression
5
Clapet de sortie
6
Sortie sous pression
7
Entrée air pilote
8
Raccord à air
9
Échappement air d'entraîne-
ment
10 Distributeur de commande
11 Piston à air moteur
12 Valve pilote clapet supérieur
