ECO-DC Horloge numérique d'intérieur | Manuel de l'utilisateur
Description
Connecteur LINES IN (pour LGC)
1
Connecteur TEMP / CTRL
2
Connecteur LAN (uniquement pour PoE et NTP)
6
100–240 VAC (sauf PoE)
7
DISP2 – connexion pour le deuxième côté de l'horloge
8

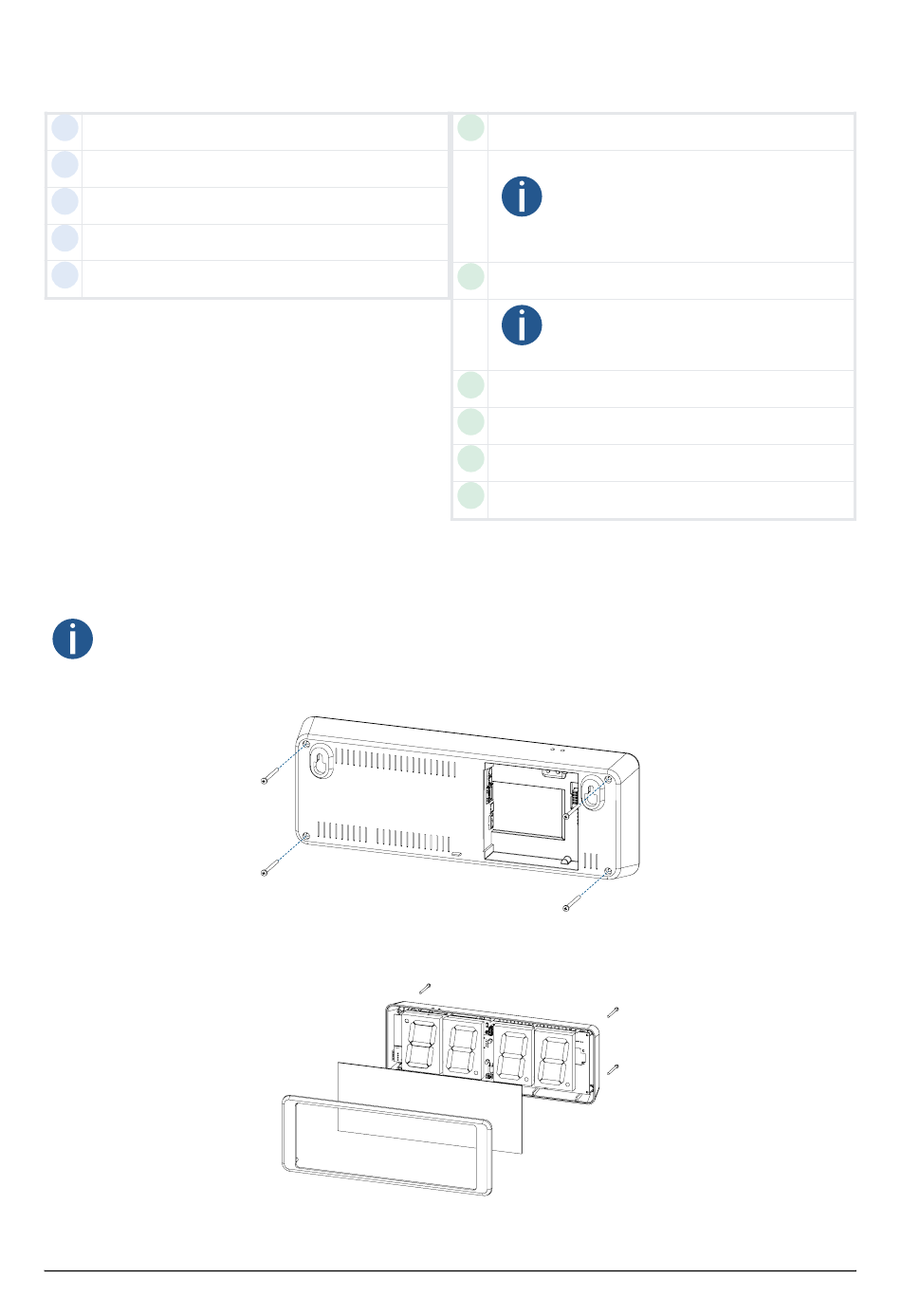

2.3.1.1. Démontage du plexiglas avant
Pour la variante LGC, le couvercle avant en plexiglas est démonté soit pour changer l'entrée du récepteur DCF/GPS, soit
pour effectuer une réinitialisation d'usine à l'aide du bouton (voir le chapitre Réinitialisation d'usine à l'aide des boutons-
poussoirs ).
Étape 1 – Retirer les quatre vis situées à l'arrière du cadre.
Étape 2 – Retirer le cadre avant et le plexiglas.
BF-801410.4 | 2025
Boutons-poussoirs PB1, PB2
A
L'emplacement des boutons-poussoirs dépend
de la hauteur des chiffres. Pour le modèle
ECO-DC.57, les boutons-poussoirs sont situés
sur la partie supérieure de l'encoche.
Interrupteur DIP (uniquement pour la variante LGC)
B
Le commutateur DIP est accessible après
avoir retiré le cadre avant et le plexiglas.
Indication LED d'alimentation
E
LED d'état
F
LED de liaison
G
LED d'activité
H
Montage
19
