ECO-DC Horloge numérique d'intérieur | Manuel de l'utilisateur

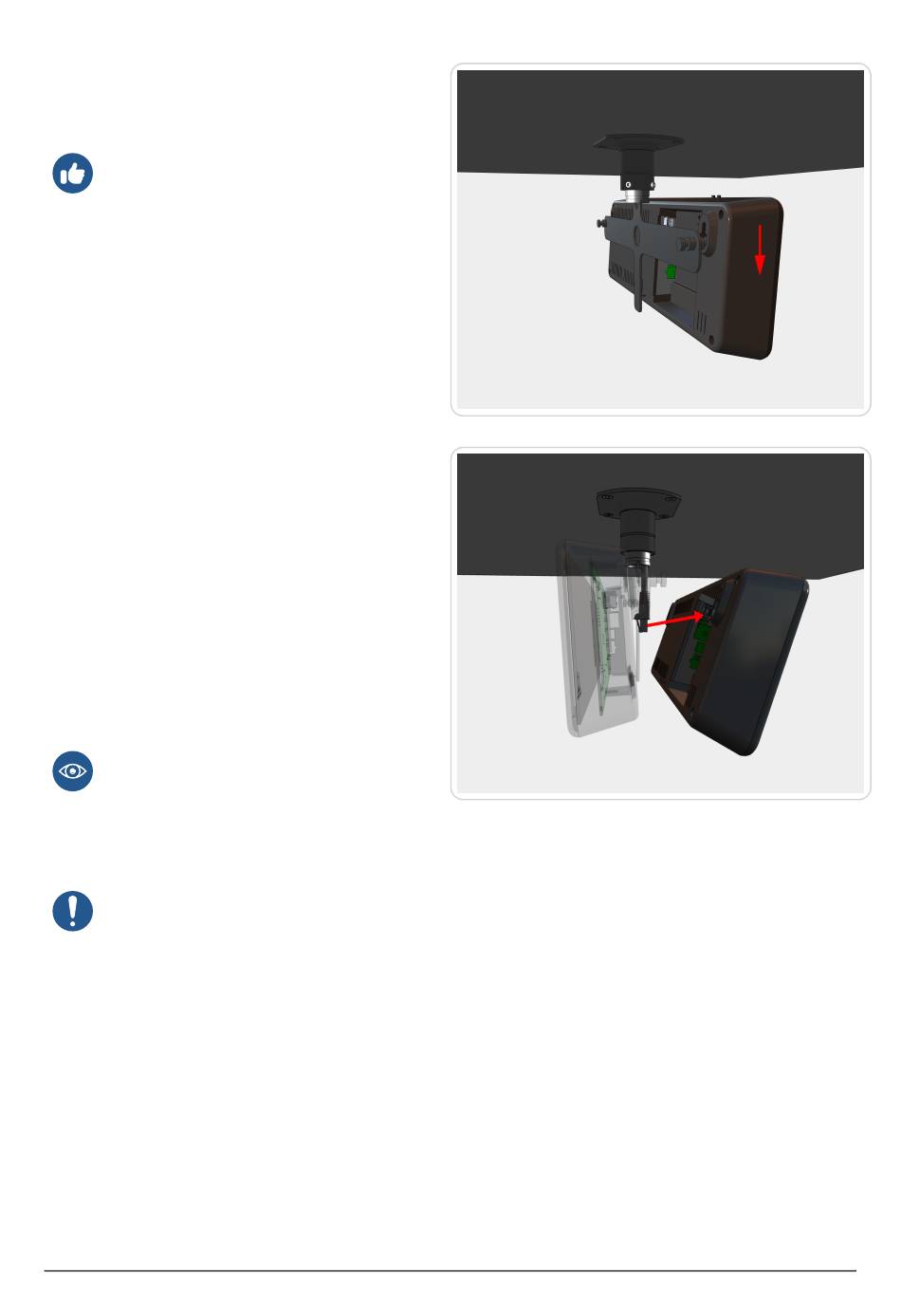

Étape 3 – Accrocher l'affichage de l'esclave
Accrochez l'écran SLAVE à la plaque d'ancrage.
Si l'horloge doit être légèrement inclinée vers le bas,
coupez l'élément de support sur la partie inférieure
de la face arrière en conséquence.
Étape 4 – Préparation et connexion des câbles
Raccourcissez tous les câbles entrants de manière appropriée et
connectez-les à l'écran MASTER .
•
Monter un connecteur large à 2 broches sur le câble
d'alimentation entrant.
Monter un connecteur à 2 broches sur le câble du signal de
•
synchronisation ou sertir le connecteur modulaire RJ45 sur
le câble Ethernet entrant.
•
Connecter tous les câbles d'interconnexion aux
connecteurs correspondants dans le logement de la face
arrière.
•
Relier les deux écrans à l'aide d'un câble à 10 fils.
Voir le chapitre Connexion du câble .
Pour l'utilisation d'un récepteur DCF/GPS, veillez à
commuter le commutateur DIP en conséquence.
Pour plus de détails, reportez-vous au chapitre
Connexion du câble > Démontage du plexiglas
avant .
Naviguez vers Chapitre Fonctionnement de
l'horloge > Chapitre Fonctionnement de l'horloge
hors réseau pour obtenir des informations
détaillées sur la connexion des différentes sources
de synchronisation et des récepteurs.
BF-801410.4 | 2025
Montage
17
