Montage
2.1.2. Suspension au plafond

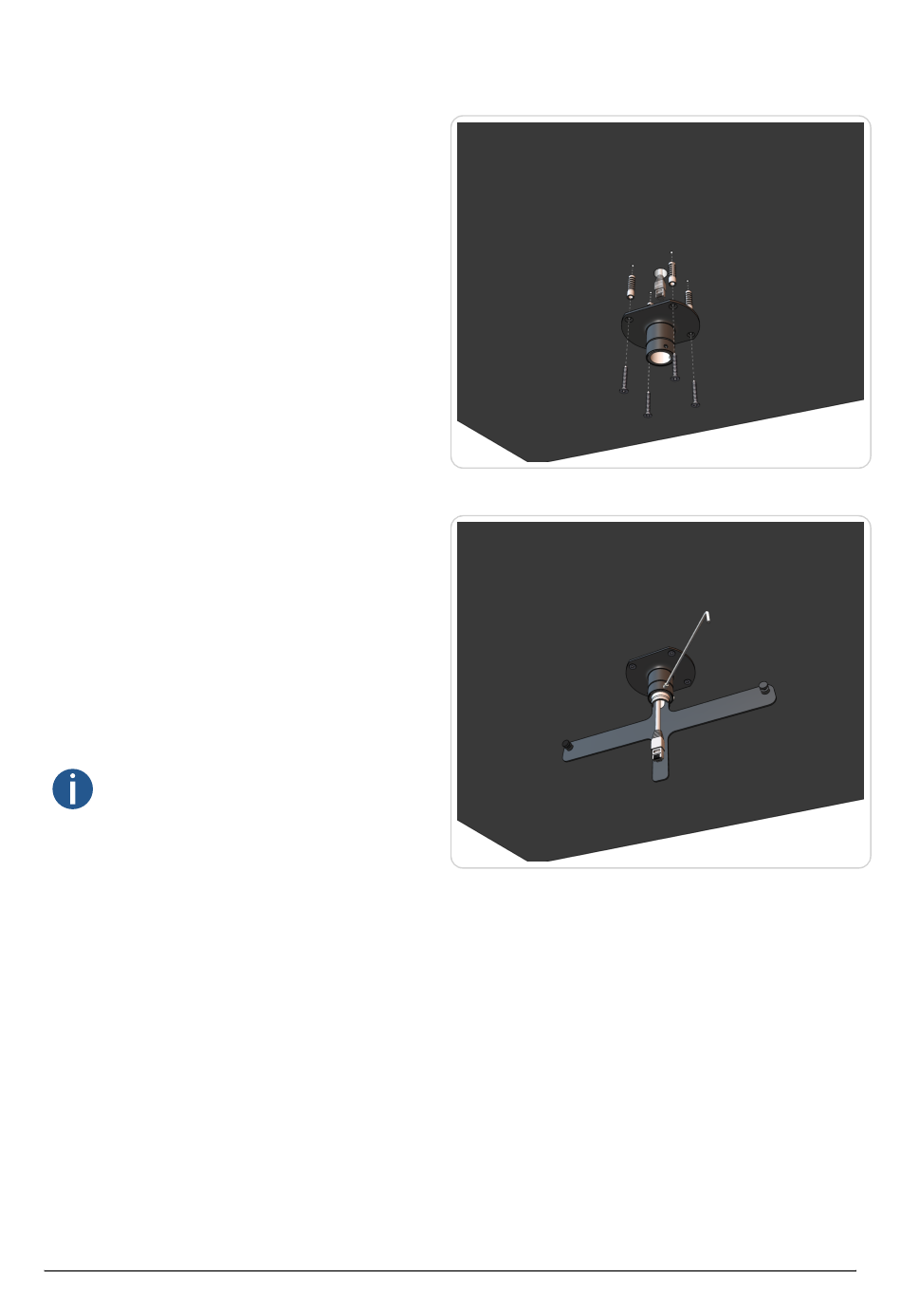

Étape 1 – Fixer le tuyau de suspension au
plafond
Percez quatre trous d'ancrage dans le plafond, d'un diamètre
suffisant pour accueillir les vis à bois fournies avec les chevilles.
Passer les câbles d'arrivée dans le tuyau de suspension. Fixer la
suspension au plafond à l'aide de 4 vis à bois de 5 mm de
diamètre.
Étape 2 – Fixation de la plaque d'ancrage au
tuyau de suspension du plafond
Faire passer les câbles d'arrivée dans l'insert de tuyau de la
plaque d'ancrage. Glisser la plaque sur la suspension de manière
à ce que les vis s'insèrent dans la rainure supérieure de l'insert
du tuyau. Fixer la connexion en serrant la vis à l'aide de la clé
Allen n° 3.
Les vis doivent s'insérer dans la rainure supérieure
de l'insert du tuyau, sinon il ne sera pas possible de
monter un élément d'affichage sur la plaque
d'ancrage.
Après avoir monté la partie affichage, il est possible
de surélever l'horloge en fixant la plaque d'ancrage
de manière à ce que les vis s'insèrent dans la
rainure inférieure de l'insert du tuyau.
14
ECO-DC Horloge numérique d'intérieur | Manuel de l'utilisateur
BF-801410.4 | 2025
