ECO-DC Horloge numérique d'intérieur | Manuel de l'utilisateur
Étape 3 – Préparation et connexion des câbles
Raccourcir tous les câbles entrants de manière appropriée.
•
Monter un connecteur large à 2 broches sur le câble
d'alimentation entrant.
•
Monter un connecteur à 2 broches sur le câble du signal de
synchronisation ou sertir le connecteur modulaire RJ45 sur
le câble Ethernet entrant.
•
Connecter tous les câbles d'interconnexion aux
connecteurs correspondants dans le logement de la face
arrière.
Voir le chapitre Connexion du câble .
Pour l'utilisation d'un récepteur DCF/GPS, veillez à
commuter le commutateur DIP en conséquence.
Pour plus de détails, reportez-vous au chapitre
Connexion du câble > Démontage du plexiglas
avant .
Naviguez vers Chapitre Fonctionnement de
l'horloge > Chapitre Fonctionnement de l'horloge
hors réseau pour obtenir des informations
détaillées sur la connexion des différentes sources
de synchronisation et des récepteurs.

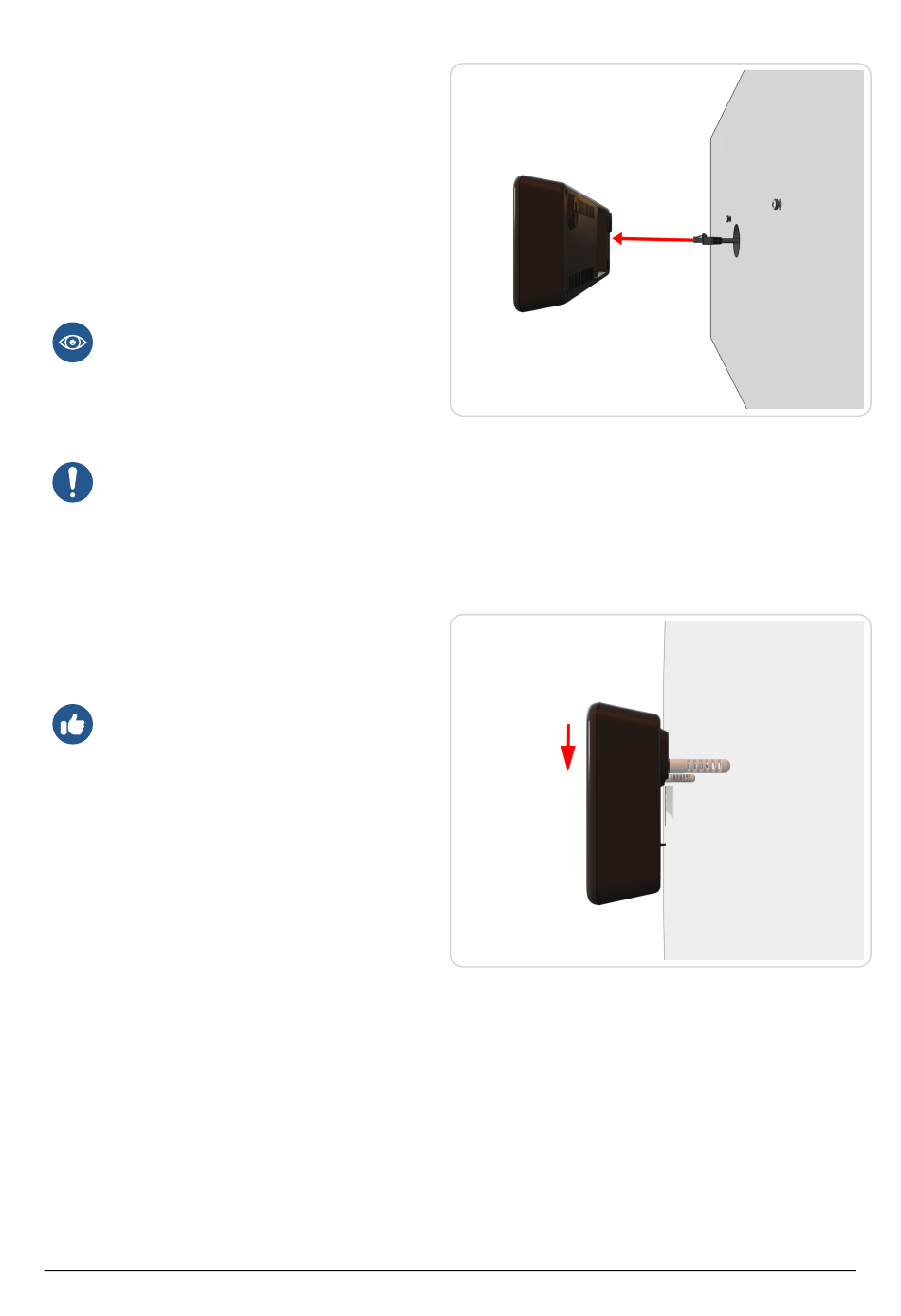

Étape 4 - Accrocher l'horloge
Accrocher l'horloge aux vis de suspension.
Si l'horloge doit être légèrement inclinée vers le bas,
coupez l'élément de support sur la partie inférieure
de la face arrière en conséquence.
BF-801410.4 | 2025
Montage
13
