Arrivée d'eau

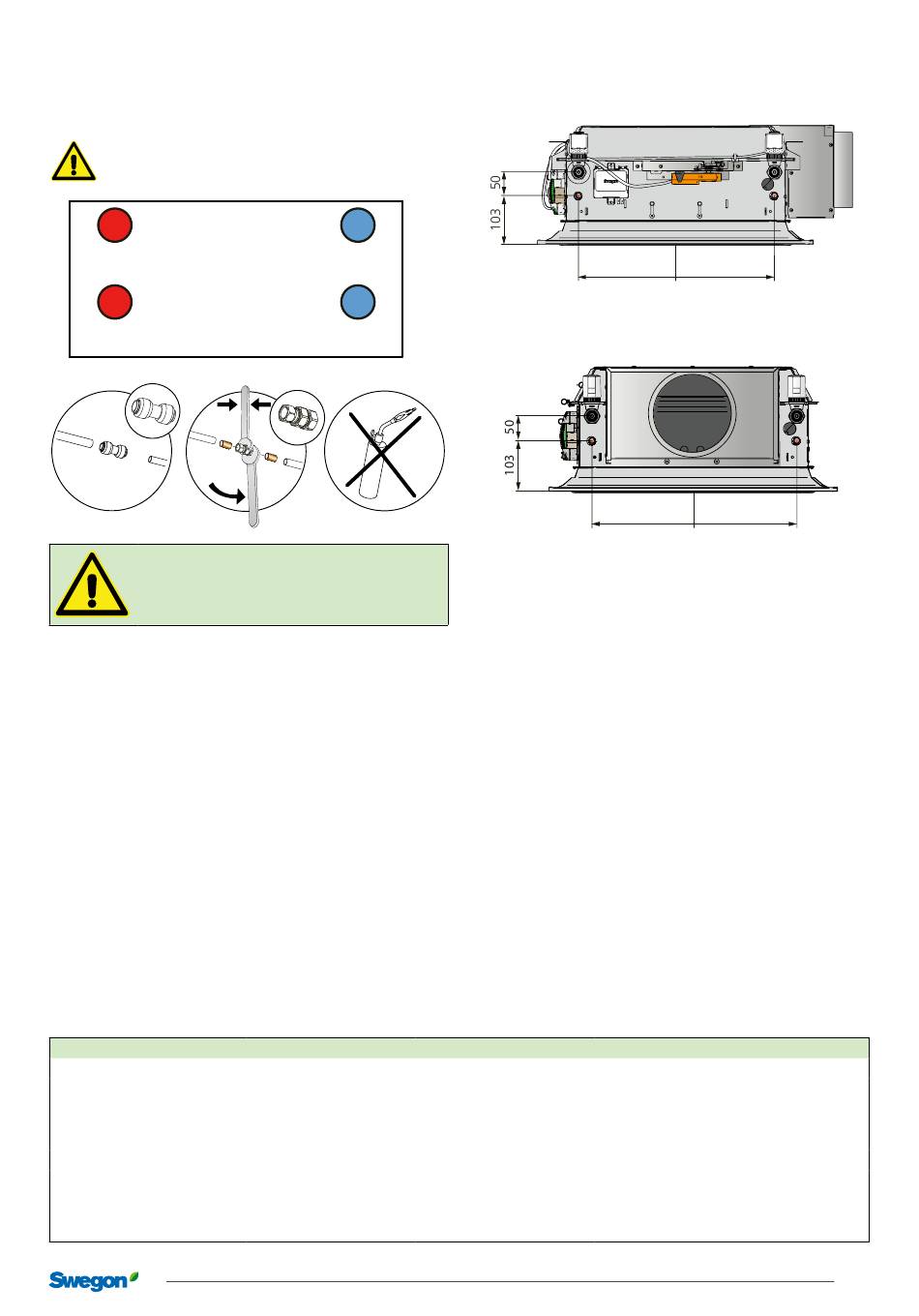

PARASOL Zenith AWC 600 / 1200 / 1800
Important !
B2
Värme retur/
Heating return
B1
Värme tillopp/
Heating supply
942256009
REMARQUE :
les raccords à collier nécessitent la présence
d'une manchette à l'intérieur des tuyaux.
Qualité de l'eau
Swegon recommande une qualité d'eau conformément à
la norme VDI 2035-2, tant pour les systèmes de chauffage
que de refroidissement. Afin de maintenir la teneur en
oxygène dans l'eau en dessous des niveaux (<0,1 mg/l)
prescrits par la norme VDI 2035-2, il est recommandé
d'installer un équipement de dégazage sous vide, en
particulier dans les systèmes de refroidissement où le
dégazage est plus délicat. Il est également important
que la prépression dans le vase d'expansion soit calibrée
conformément à la norme EN-12828 à la fois pour les
systèmes de chauffage et de refroidissement, et que la
prépression soit régulièrement contrôlée. Les systèmes de
refroidissement et de chauffage doivent être conçus de
manière à éviter que de l'oxygène n'y pénètre. C'est un point
particulièrement important à prendre en considération
Cotes de connexion
Modèle
Longueur
A
Refroidissement seul
600, 1200
B
Refroidissement/chauffage
600, 1200
A
Refroidissement seul
1800
Refroidissement
B
1800
Chauffage
A
Refroidissement seul
600, 1200
B
Refroidissement/chauffage
600, 1200
A
Refroidissement seul
1800
Refroidissement
B
1800
Chauffage
A2
Kyla retur/
Cooling return
A1
Kyla tillopp/
Cooling supply
Monté en usine
Raccordement
Type de raccordement
Servomoteur et vanne
Retour
DN15, filetage mâle
Servomoteur et vanne
Retour
DN15, filetage mâle
Servomoteur et vanne
Retour
DN20 filetages externes
DN20, filetage mâle/
Servomoteur et vanne
Retour
DN15, filetage mâle
-
Retour
Tuyau à extrémité non filetée 12x1,0 mm
-
Retour
Tuyau à extrémité non filetée 12x1,0 mm
-
Retour
Tuyau à extrémité non filetée 15x1,0 mm
Tuyau à extrémité non filetée 15x1,0 mm/
-
Retour
Tuyau à extrémité non filetée 12x1,0 mm
23/12/2024
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
PARASOL Zenith AWC
210
210
lors du choix des flexibles, des tuyaux et des vases
d'expansion. Lorsque le système est rempli d'eau fraîche,
son taux d'oxygène est d'environ 8 mg/l ; cet oxygène
disparaît cependant rapidement en raison des processus de
corrosion, de sorte qu'en quelques jours, tout l'oxygène
de l'eau est en principe consommé. Il est toutefois recom-
mandé d'éviter d'ajouter de l'eau fraîche dans le système
lorsque ce n'est pas nécessaire.
Souvent, des désaérateurs automatiques sont installés
pour faciliter le remplissage du système. Il est recommandé
de les désactiver une fois que le système a été complè-
tement purgé pour éviter qu'ils n'aspirent de l'air dans le
circuit en cas de baisse de prépression au niveau du vase
d'expansion.
Raccordement
Tuyau d'alimentation
Tuyau d'alimentation
Tuyau d'alimentation
Tuyau d'alimentation
Tuyau d'alimentation
Tuyau d'alimentation
Tuyau d'alimentation
Tuyau d'alimentation
210
210
Type de raccordement
Tuyau à extrémité non filetée 12x1,0 mm
Tuyau à extrémité non filetée 12x1,0 mm
Tuyau à extrémité non filetée 15x1,0 mm
Tuyau à extrémité non filetée 15x1,0 mm/
Tuyau à extrémité non filetée 12x1,0 mm
Tuyau à extrémité non filetée 12x1,0 mm
Tuyau à extrémité non filetée 12x1,0 mm
Tuyau à extrémité non filetée 15x1,0 mm
Tuyau non fileté 15 x 1,0 mm/
Tuyau non fileté 12 x 1,0 mm
