PARASOL Zenith AWC

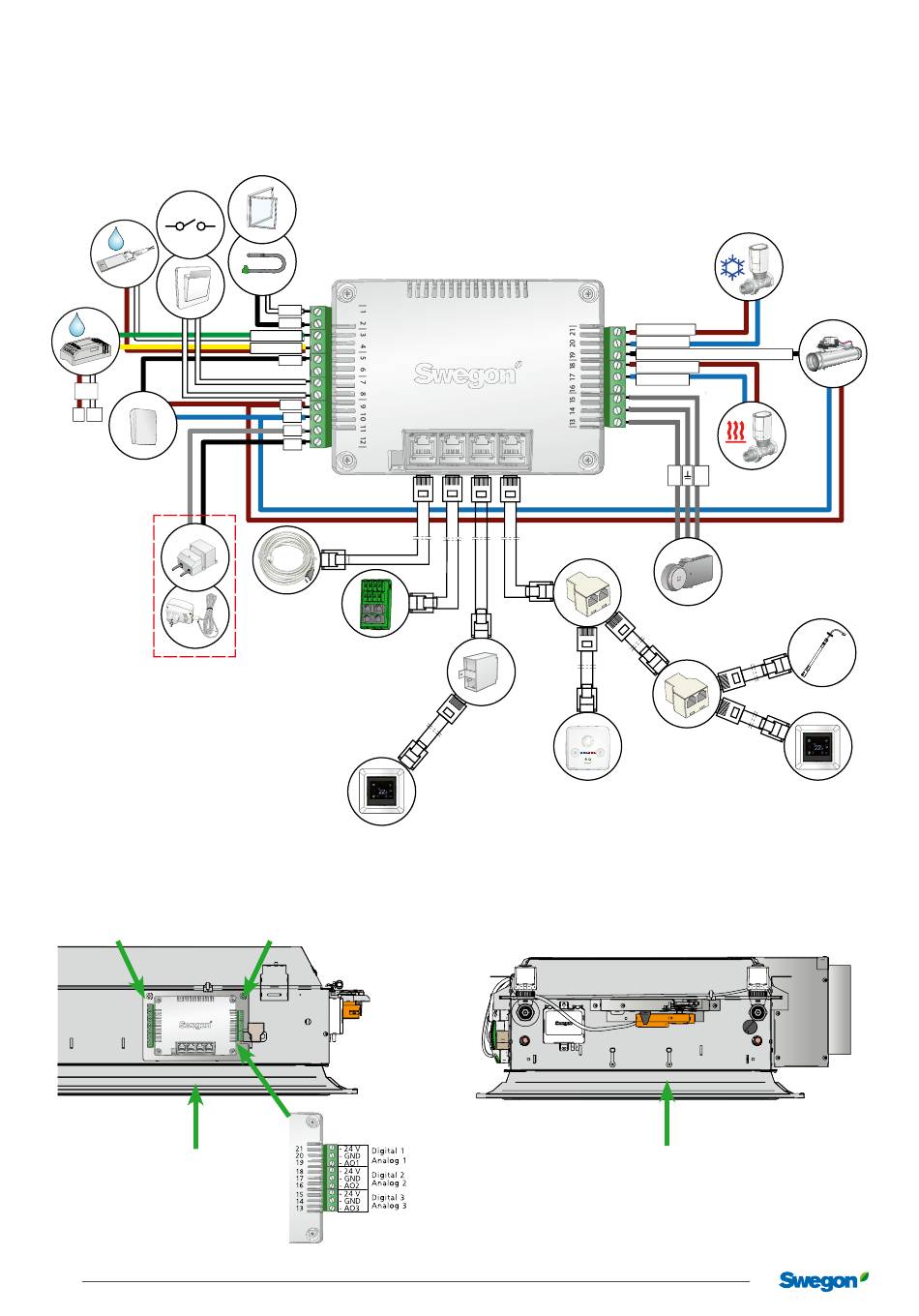

Schéma de câblage
Schéma de câblage des accessoires
Sonde de température/
Carte clé
Sonde de
condensation,
CGIV
Sonde de
condensation,
SYST PCS
24V
G
G0
Capteur CO
2
24 V AC / DC
A. Raccordement quand une
sonde COV est utilisée
Entrées
ModBus
8
Swegon se réserve le droit de modifier les caractéristiques de ses produits.
Contact de fenêtre
white
black
green / white
yellow / brown
black
brown
blue
grey
black
Câble
USB-RJ12
Adaptateur de
câble
LOCUS
Sorties
| 2 2 | 2 3 | 2 4 | 2 5 |
Adaptateur
3xRJ12
Sonde de
pression
(ModBus)
Module de
détection
Max 48 VA
Max 48 VA
Max 48 VA
Servomoteur de vanne,
refroidissement
brown (US=white)
blue (US=black)
black Y-control signal / styrsignal 0-10V DC
brown (US=white)
blue (US=black)
y
24V
Servomoteur de
vanne, chauffage
Moteur
A
Adaptateur
3xRJ12
Moteur
23/12/2024
Capteur COV
LOCUS
