PARAGON

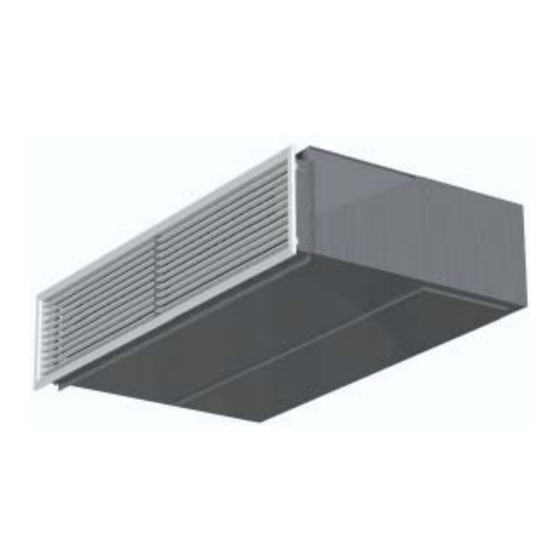

Module de confort compact
Modules de confort PARAGON
PARAGON est le nom de la nouvelle famille de modules
de confort compacts destinés aux hôtels, hôpitaux et
bureaux (implantation à l'écart des occupants). Par l'opti-
misation du fonctionnement de sa batterie de refroidisse-
ment/chauffage à des pressions et débits d'air peu élevés,
PARAGON atteint des performances élevées. Par ailleurs,
cet appareil très mince ne requiert qu'une faible hauteur
d'installation, ce qui permet de l'installer aisément dans
l'entrée d'une chambre d'hôtel.
Quelques caractéristiques
►
Rafraîchit, chauffe et ventile !
►
Modèle compact
►
Capacité élevée
►
Régulateur intégré
►
Installation simple
►
Module fermé
Chiffres clés
Plage de débit:
Plage de pressions:
Capacité totale de refroidissement : Jusqu'à 1920 W*
Capacité de chauffage – eau :
Taille:
Air
Pression
Niveau
primaire
buses
sonore
(l/s)
(pa)
(dB(A))
23
100
<25
32
200
31
* Applicable à ΔT
et ΔT
10 K
l
mk
** Applicable à ΔT
40 K
mv
15 - 56 l/s
50 – 200 Pa
Jusqu'à 2100 W**
1100 x 695 x 180 mm
Puissance de
Capacité de
refroidissement
chauffage:
(W)*
(W) **
970
1700
1320
2010
1
