Swegon PELICAN Ceiling Extract a Manuel D'installation

PELICAN Ceiling Extract a
Installation - Équilibrage – Maintenance
Accessoires
Plénum d'équilibrage:
ALS. Réalisé en tôle d'acier galvanisé, le plénum d'équilibrage
ALS est doté d'un registre amovible, d'un point de prise de
mesure fixe et d'une isolation acoustique*
surface renforcée.
* Résistance antifeu classée B-s1,d0 selon la norme européenne ISO
)
11925-2
Cadre:
SAR K, pour une intégration esthétique de l'ensemble de diffu-
sion en position abaissée.
Adaptateur:
ADAPTER, pour l'adaptation de plusieurs variantes et types
de faux plafonds: Ecophon, Gyproc, Dampa, etc. Également
conçu pour les faux plafonds à profilés de tailles particulières,
par exemple 625 x 625 ou 675 x 675.
Installation
Pour détacher la façade, appuyer sur le dispositif à ressort sur
un côté du diffuseur et laisser pendre la façade aux cordons qui
la retiennent. Voir Figure 2.
La manchette de raccordement du caisson du diffuseur se fixe
au conduit par des vis autoforeuses ou des rivets. Dans le cas
d'un montage encastré dans un faux plafond fixe, attacher
l'appareil en fixant des vis de part et d'autre du cadre ou au
sommet du plénum. Dans la version compacte, le diffuseur et
le plénum d'équilibrage doivent être centrés et assemblés au
moyen de l'attache fournie. Fixer le diffuseur dans la bonne
position, sous le plénum d'équilibrage, à l'aide des vis autofo-
reuses ou de rivets. Voir Figure 4.
Dans les faux plafonds, il est recommandé de choisir des diffu-
seurs de dimensions extérieures de 595 x 595 mm. Positionner
l'ensemble directement sur le rail en T et le fixer aux gaines ou
au plénum d'équilibrage.
Lorsqu'un plénum d'équilibrage ALS est utilisé, il doit être fixé
à la structure du bâtiment au moyen de tiges filetées ou de
consoles de suspension.
Un conduit spiralé peut relier le plénum d'équilibrage et le dif-
fuseur jusqu'à une longueur de 500 mm sans qu'il soit néces-
saire de prolonger le tube de prise de mesure ni les cordons de
réglage du registre (voir Figures 3).
Équilibrage
Le diffuseur doit être mis en place avant l'équilibrage. Sortir les
tubes de mesure et les cordons de réglage du registre à travers
la façade du diffuseur. Brancher le manomètre sur le tube de
mesure adéquat. Pour l'air extrait, utiliser uniquement le tube
transparent. La pression souhaitée peut être calculée en appli-
quant le coefficient nominal de performances du diffuseur d'air.
Pour finir, régler l'orientation des ailettes et repérer la position
du réglage en faisant un nœud sur les cordons. Voir Figure 1.
Le coefficient nominal de performances du diffuseur (coeffi-
cient k) figure sur la plaque d'identification du produit ainsi que
dans les instructions d'équilibrage sur www.swegon.com.
avec couche de
)

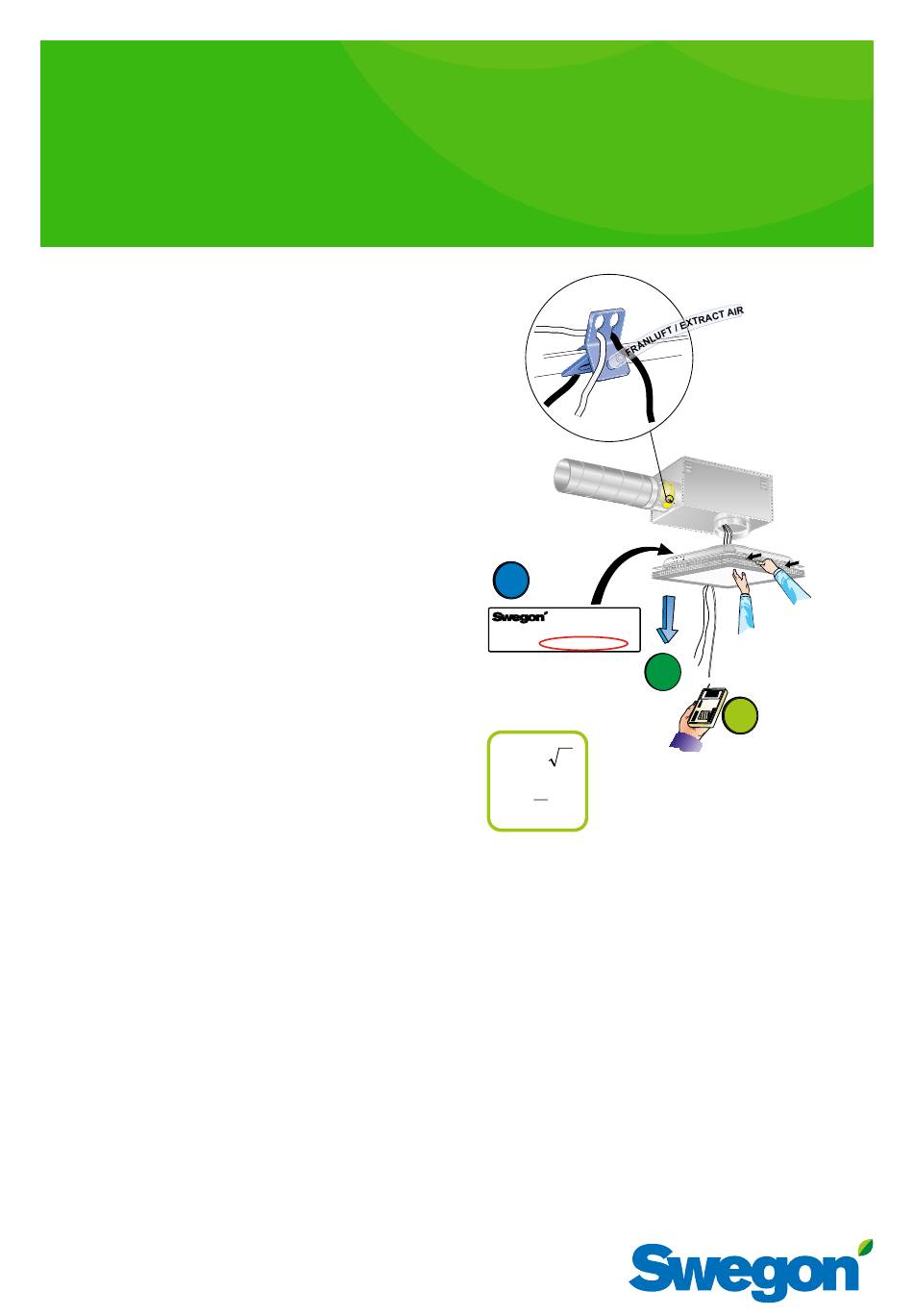

Figure 1. Équilibrage
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de détergent pour vaisselle, ou à l'aspirateur avec l'accessoire
brosse. L'accès au conduit est possible en démontant le diffu-
seur. Dans le cas d'un plénum d'équilibrage ALS, faire pivoter la
façade du diffuseur sur ses charnières, puis tirer la poignée du
tube du registre pour le libérer de son support par un mouve-
ment de rotation. Voir Figure 5.
k
Coefficient
de performances
(k-faktor)
PELICAN CE
200-600
Tomelilla
+ALS 160 -200/125 -200
Sweden
k = XX / XX
q
= ⋅
q k p
q = débit d'air diffusé l/s
q
( ) 2
=
p = la pression pendant le réglage (Pa)
p
k
k = coefficient k
20150318
p
