Swegon PELICAN Ceiling Installation, Maintenance

PELICAN Ceiling Supply a
Installation - Équilibrage – Maintenance
Accessoires
Plénum d'équilibrage:
ALS. Réalisé en tôle d'acier galvanisé, le plénum d'équilibrage ALS
est doté d'un registre amovible, d'un point de prise de mesure fixe
et d'une isolation acoustique*
* ) Résistance antifeu classée B-s1,d0 conformément à la norme européenne
ISO 11925-2
Cadre:
SAR K, pour une intégration esthétique de l'ensemble de diffusion
en position abaissée.
Adaptateur:
ADAPTER, pour l'adaptation de plusieurs variantes et types de
faux plafonds: Ecophon, Gyproc, Dampa, etc. Également conçu
pour les faux plafonds à profilés de tailles particulières, par
exemple 625 x 625 ou 675 x 675.
Installation
Pour détacher la façade, appuyer sur le dispositif à ressort sur un
côté du diffuseur et laisser pendre la façade aux cordons qui la
retiennent. Voir Figure 2.
La manchette de raccordement du caisson du diffuseur se fixe au
conduit par des vis autoforeuses ou des rivets. Dans le cas d'un
montage encastré dans un faux plafond fixe, attacher l'appareil
en fixant des vis de part et d'autre du cadre ou au sommet du
plénum. Dans la version compacte, le diffuseur et le plénum
d'équilibrage doivent être centrés et assemblés au moyen de
l'attache fournie. Fixer le diffuseur dans la bonne position, sous
le plénum d'équilibrage, à l'aide des vis autoforeuses ou de rivets.
Voir Figure 4.
Dans les faux plafonds, il est recommandé de choisir des diffu-
seurs de dimensions extérieures de 595 x 595 mm. Positionner
l'ensemble directement sur le rail en T et le fixer aux gaines ou au
plénum d'équilibrage.
Lorsqu'un plénum d'équilibrage ALS est utilisé, il doit être fixé à la
structure du bâtiment au moyen de tiges filetées ou de consoles
de suspension.
Un conduit spiralé peut relier le plénum d'équilibrage et le diffu-
seur jusqu'à une longueur de 500 mm sans qu'il soit nécessaire de
prolonger le tube de prise de mesure ni les cordons de réglage du
registre, voir Figure 3.
Équilibrage
Le diffuseur doit être mis en place avant l'équilibrage. Sortir les
tubes de mesure et les cordons de réglage du registre à travers la
façade du diffuseur. Brancher le manomètre sur le tube de mesure
adéquat. Utiliser le tube rouge + rouge ou rouge + bleu sur l'air
introduit selon qu'il s'agit d'un plénum de raccordement ALS en un
ou deux étages. La pression souhaitée peut être calculée en appli-
quant le coefficient nominal de performances du diffuseur d'air.
Pour finir, régler l'orientation des ailettes et repérer la position du
réglage en faisant un nœud sur les cordons. Voir Figure 1.
avec couche de surface renforcée.
)
k
Coefficient
de performances
(k-faktor)
PELICAN CS
200-600
Tomelilla
+ALS 160 -200/125 -200
Sweden
K= XX / XX
= ⋅
q k p
q
q
= débit d'air diffusé l/s
( )
2
=
p
k
p = la pression pendant le réglage (Pa)
k = coefficient k

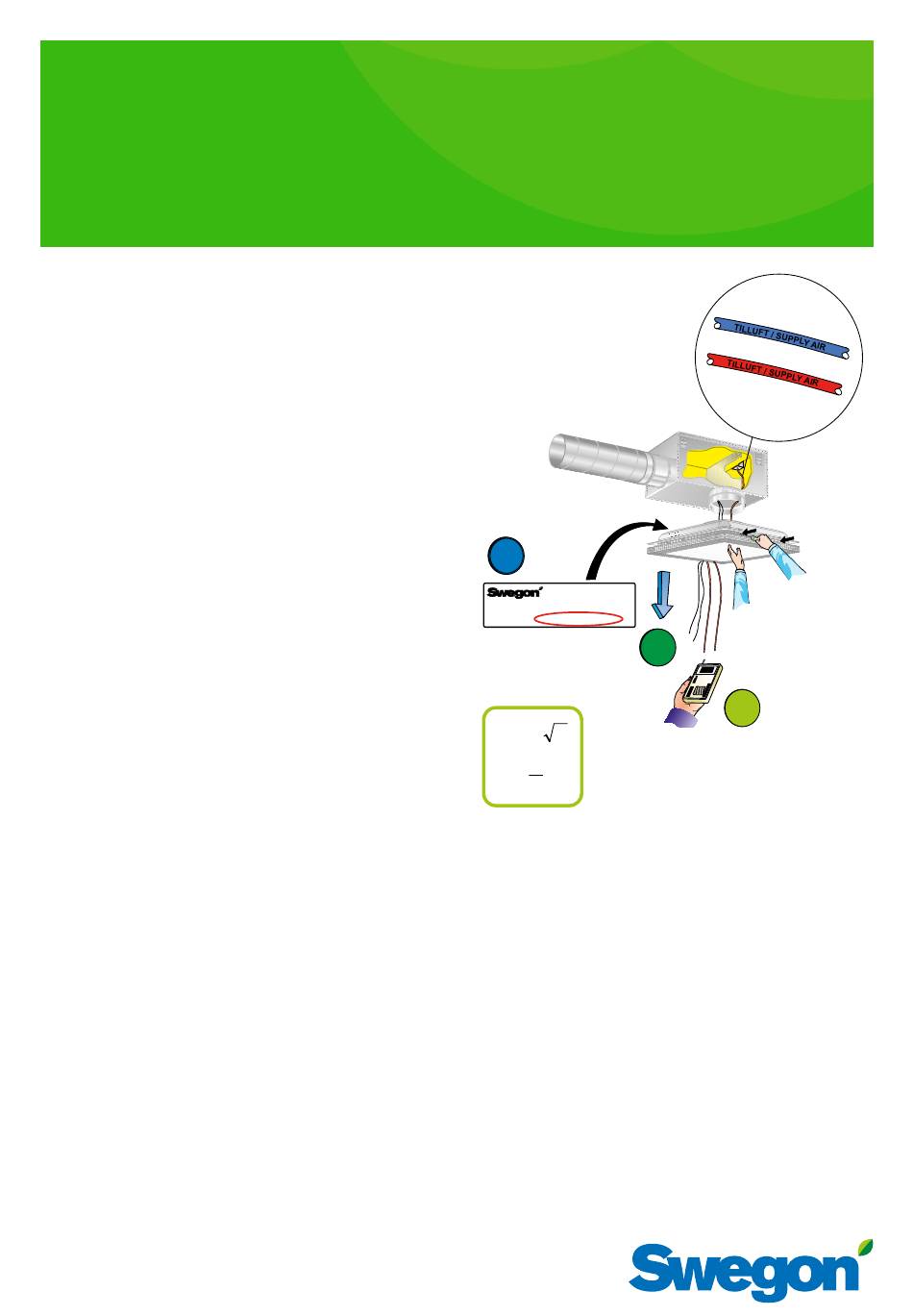

Figure 1. Équilibrage
Précision de mesure et critères applicables aux sections de conduit
droites en amont du plénum d'équilibrage, voir Figure 3. Les
critères applicables aux sections de conduit droites dépendent du
type de perturbation en amont du boîtier de connexion. La Figure
3 montre un coude, un changement de dimensions et un raccord
en T. Les autres types de perturbations exigent au minimum 2xD
section droite (D = diamètre de raccordement) pour une précision
de mesure de ± 10% du débit.
Le coefficient nominal de performances du diffuseur (coefficient
k) figure sur la plaque d'identification du produit ainsi que dans les
instructions d'équilibrage sur www.swegon.com.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée de
détergent pour vaisselle, ou à l'aspirateur avec l'accessoire brosse.
L'accès au conduit est possible en démontant le diffuseur. Dans le
cas d'un plénum d'équilibrage ALS, faire pivoter la façade du dif-
fuseur sur ses charnières, puis tirer la poignée du tube du registre
pour le libérer de son support par un mouvement de rotation. Voir
Figure 5.
