Installation sans rallonge
Installation avec rallonge

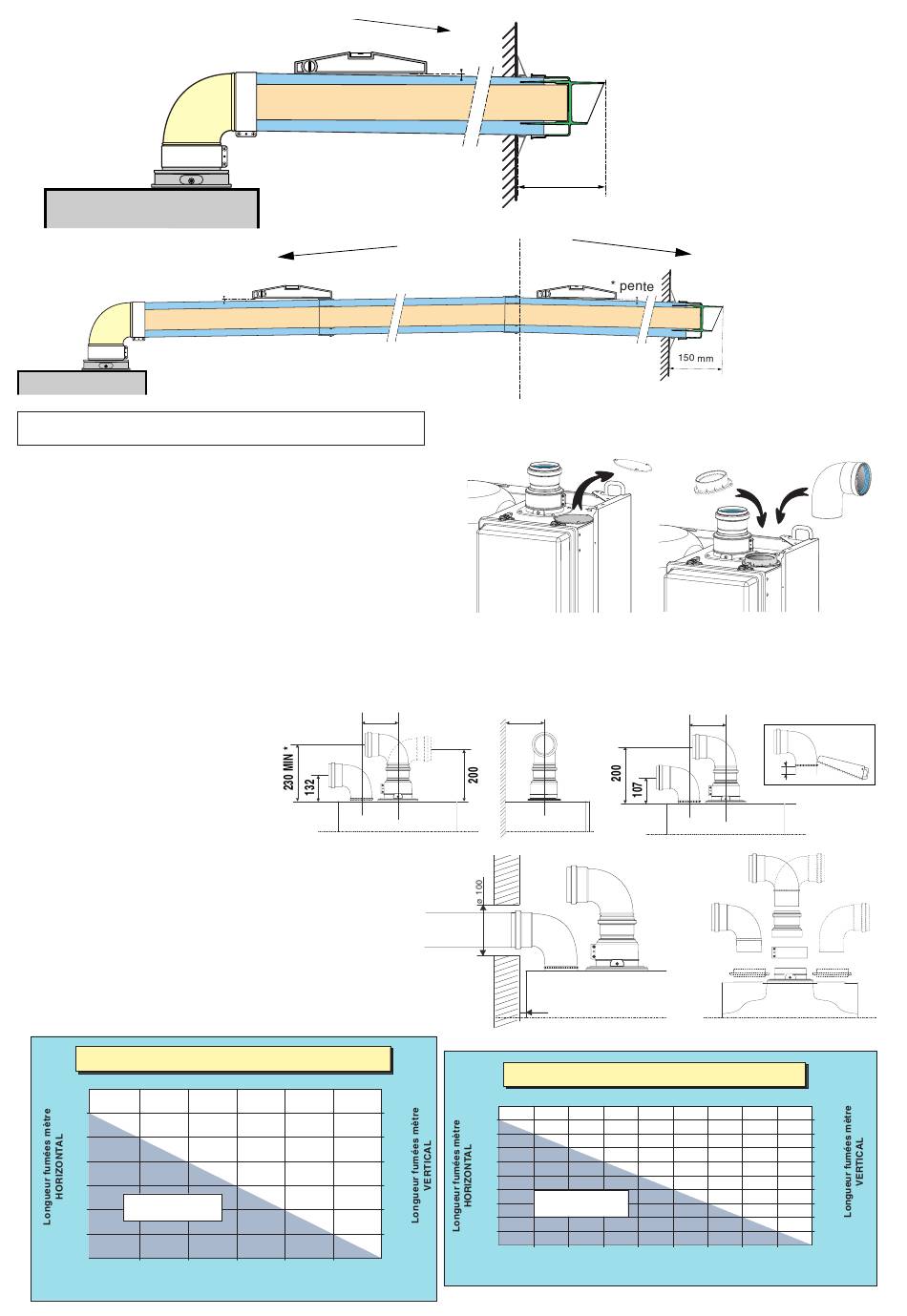

5.2 TYPE D'EVACUATION BI-FLUX (C13, C43, C53) xy
On a également la possibilité d'utiliser une sortie de fumée avec
tubes séparés en utilisant un adaptateur sur le collecteur de
sortie et en insérant le tube dans la prise d'air prévue à cet
effet.
Pour utiliser la prise d'air, il est nécessaire de :
1) Retirer le couvercle de la prise d'air
2) Monter la collerette sur le collecteur fournit avec la chaudière
3) Insérer le collecteur sur le tube ou le coude jusqu'à la butée
inférieure
(il n'est pas nécessaire d'utiliser de joint).
4) Insérer le coude/collecteur dans le trou de prise d'air de la
chaudière et le fixer avec les vis.
Dans le cas ou les deux coudes
sont dans le même sens latéral et
si on veut réduire l'encombrement,
la côte minimale de 230 mm peut
être réduite en coupant
précautionneusement le coude du
dessous d'entrée d'air de 25 mm.
Dans le cas particulier de raccordement avec tubes
séparés et avec la chaudière installée à une distance
minimale de 6 cm du mur, faire un trou de ø 10 cm
pour permettre un meilleur assemblage entre le coude
d'air frais et le tube extérieur du mur (voir schéma).
ZONE DE FONCTIONNEMENT EN CONDUITS SEPARES 24 FF
70
60
50
40
30
ZONE DE
20
FONCTIONNEMENT
10
0
0
10
8
* pente 5 mm par mètre
* pente
20
30
40
50
Longueur AIR mètre
* pente
* pente 5 mm par mètre
153
123,5
135
ZONE DE FONCTIONNEMENT EN CONDUITS SEPARES 35 FF
140
100
120
90
80
100
70
80
60
50
60
40
30
40
20
10
20
0
0
10
0
60
150 mm
123,5
60 mm
ZONE DE
FONCTIONNEMENT
20
30
40
50
60
Longueur AIR mètre
25
200
180
160
140
120
100
80
60
40
20
0
70
80
90
