Instructions destinées à l'installateur

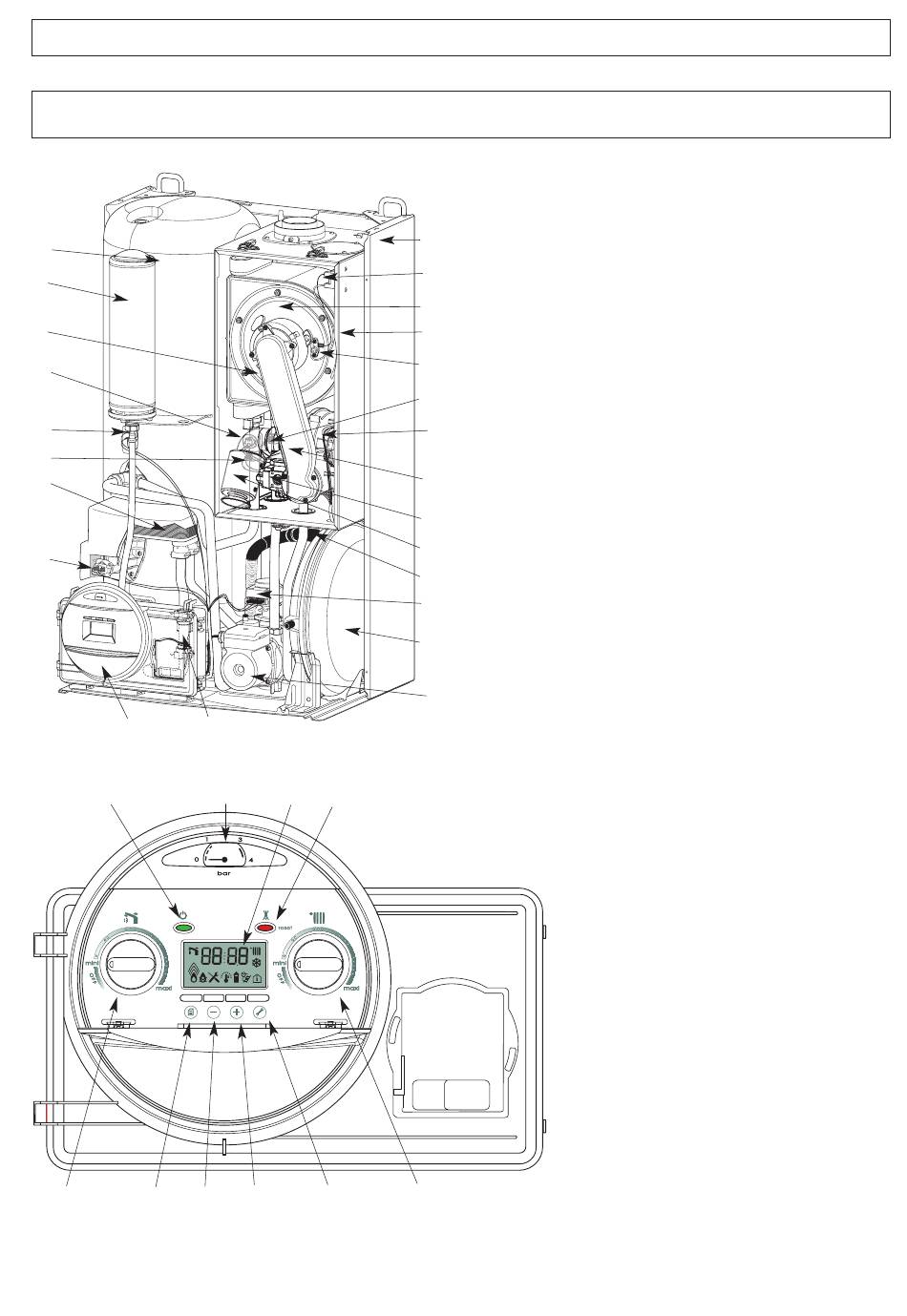

1. Description
9
23
8
13
15
16
19
21
11
20
Fig.1
25
34
30
31
Fig.2
28
29
27
32
33
1. - châssis en tôle d'acier
2. - vase d'expansion sous pression
3. - caisson étanche
1
4. - ensemble brûleur échangeur
12
5. - ventilateur 24 V
4
6. - ensemble liaison air gaz
3
7. - électrodes d'allumage
8. - électrode de détection de flamme
7
9. - ballon eau chaude sanitaire inox
17
10. - circulateur
5
11. - boîtier électronique
12. - transfo d'allumage
13. - sécurité de surchauffe
6
14. - vanne gaz
15. - thermistance ballon
14
16. - thermistance chauffage départ
22
17. - thermistance chauffage retour
18. - vanne distributrice
23
19. - échangeur sanitaire à plaques inox
18
20. - débistat sanitaire
21. - thermistance sanitaire
2
22. - silencieux
23. - siphon
10
24. - vase d'expansion sanitaire
35
25. - bouton voyant vert Marche/Arrêt
27. - bouton voyant rouge verrouillage/reset
28. - afficheur
29. - manomètre circuit chauffage
30. - touche menu
31. - touche -
32. - touche +
33. - touche réglage
34. - commutateur sanitaire arrêt/mini/maxi
35. - commutateur chauffage arrêt/mini/maxi
3
