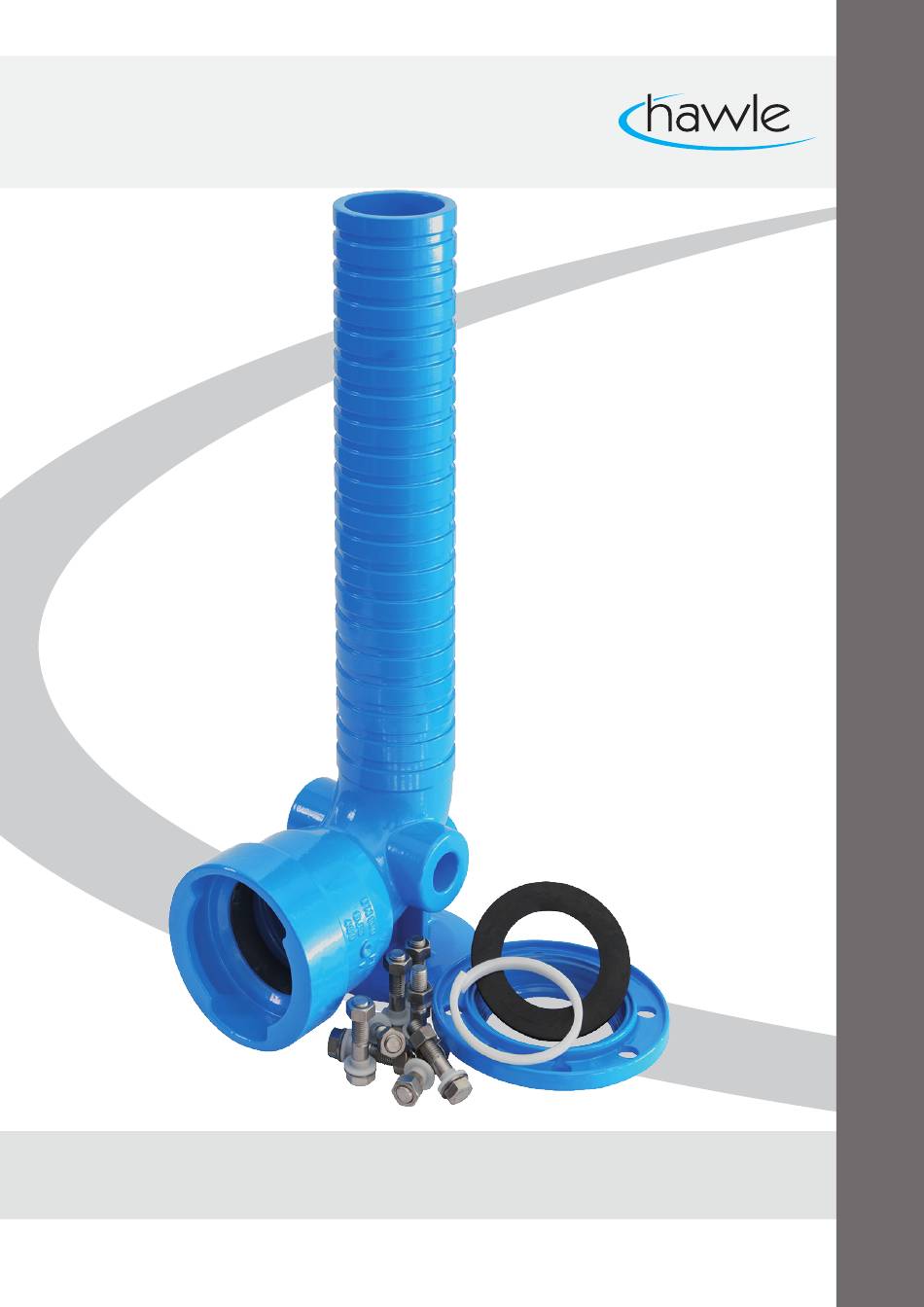

- Page 1 Instructions d'utilisation Coude d'entrée BLS raccourcissable pour hauteur adaptable®...
-
Page 2: Table Des Matières
Consignes de sécurité d’ordre général ................2 Consignes de sécurité spécifiques pour l’utilisateur ............. 2 Utilisation........................2 Description du produit ....................3 Montage du raccord à emboîtement BLS ..............3 Préparation.......................... 3 Montage des robinetteries et pièces de forme ..............4 ®... -
Page 3: Entreposage, Manutention Et Transport
Le système Hawle-BLS pression de service de 16 bar au plus et une température de 40°C au maximum. ® En cas de montage non adéquat du système Hawle-BLS , ni des dommages matériels ni des blessures de personnes ne peuvent être exclus. -
Page 4: Description Du Produit
® La force de serrage longitudinale entre les éléments de construction BLS raccordement Hawle n° 5910 (verrou), sans mise à la terre et s’adaptant à la forme. 5 Montage du raccord à emboîtement BLS 5.1 Préparation Les robinetteries et pièces de forme sont à... -
Page 5: Montage Des Robinetteries Et Pièces De Forme
5. Poser l’ensemble de raccordement n° 5910 (verrou). (voir pt. 5.3) ® 6. Poser ensuite la protection du manchon (si disponible) sur le le manchon BLS Remarque: Lors du montage de manchons à emboitement en fonte sans cordons de soudure, nous recommandons l’utilisation le joint Tyton Sit... -
Page 6: Et Les Pièces De Forme
5.3 Montage des verrous pour les robinetteries BLS et les pièces de forme Enduire l’unité de raccordement n° 5910 (verrou) d’abord avec du lubrifiant sur le côté latéral. Positionner le verrou, de droite à gauche, dans l’ouverture du haut du manchon BLS ®. Figure 7 Si le montage du verrou s’avère difficile ou impossible, l’alignement axial du raccordement doit... -
Page 7: Démontage
être propre et sans traces de graisse. - Plier le joint en forme de cœur (voir figure 9) et l’introduire dans le manchon BLS ® comme présenté sur la fig. 10. -
Page 8: Adaptation De La Hauteur Du Coude D'entrée Raccourcissable
Remarque: Il faut monter sur les parties inférieures d’hydrantes avec un palier de tige de type «Von Roll KSPL 01» une étanchéité tube montant de type «Von Roll Classic light» (pos. 966). 12.06.2024 Hawle Armaturen AG 7 / 9... -
Page 9: Entretien
Cause / mesure à prendre • Réparer l’endommagement avec le kit de réparation bi- Revêtement endommagé composant de Hawle pour revêtements EWS (n° de cmde. 5293). • Utilisation du joint correct? Impossible de monter le tube • Chanfrein suffisant du tube? •... -
Page 10: Indications Relatives Aux Normes Et Aux Marques Déposées
à emboitement de Hawle 10 Indications relatives aux normes et aux marques déposées 10.1 Les marques déposées • « BLS », « TYTON », « TYTON-SIT » sont des marques déposées. 10.2 Normes • • W270...
