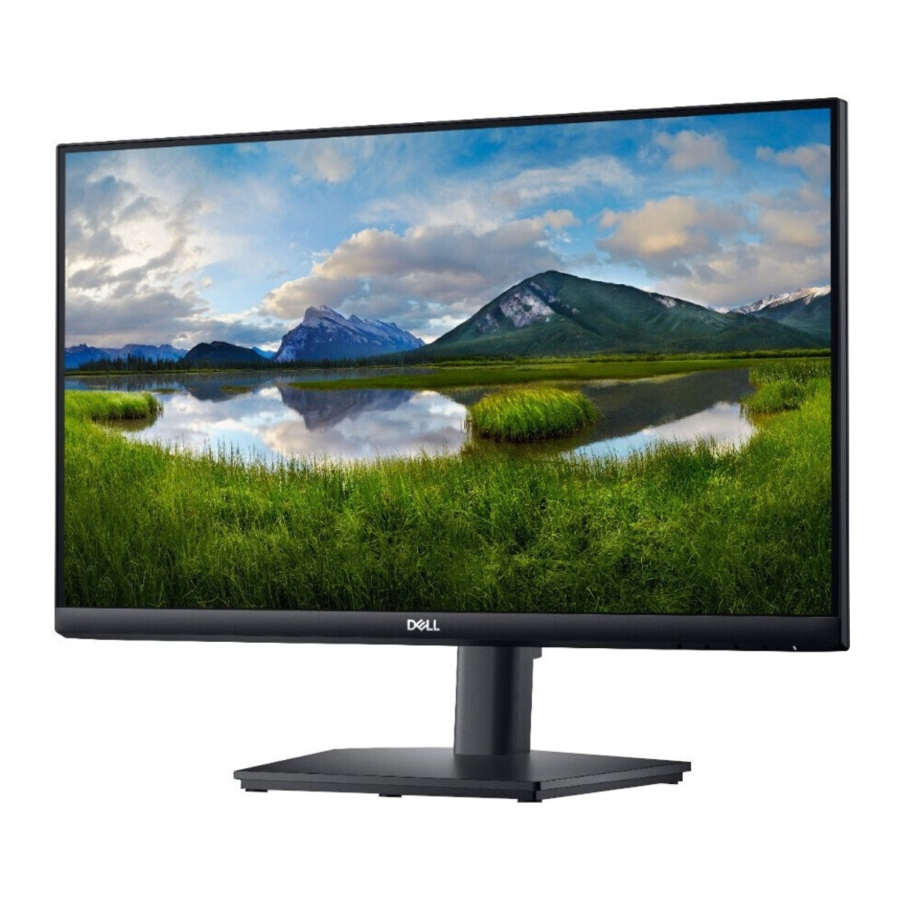

Manuel de Démontage du Dell E2424HS

Préparation

  1. Retirer les vis du capot arrière et les vis du support
    1. Retirer les vis "1~6" (1 à 6) du capot arrière avec un tournevis électrique
    2. Couple : 12,0 +/- 0,5 Kgf/cm, tournevis cruciforme
  1. Retirer le capot arrière
    1. Dégager le capot arrière de la machine à l'aide de l'outil de démontage, dans l'ordre suivant : "Bottom->Left/Right->Top" (Bas->Gauche/Droite->Haut)
      Retirer le capot arrière
  1. Séparer le capot arrière
    1. Soulever le capot arrière
    2. Retirer la bande de tissu acétate marquée 1
    3. Retirer le câble du haut-parleur marqué 2
  1. Retirer le haut-parleur
    1. Retirer le câble du haut-parleur marqué 1-5
    2. Retirer le haut-parleur du capot arrière
      Retirer le haut-parleur
  2. Retirer la barre lumineuse et le câble du clavier :
  1. Retirer la bande de tissu acétate marquée "1" (1), puis retirer la barre lumineuse (saisir la broche puis tirer vers l'extérieur)
  2. Retirer le câble du clavier "2" (2)
  1. Retirer la vis VGA
    1. Retirer les vis "1~2" (1 à 2) avec un tournevis électrique
    2. Couple : 4,5 +/- 0,5 Kgf/cm, tournevis hexagonal
      Retirer la vis VGA
  1. Retirer la feuille d'aluminium
    1. Retirer la bande d'aluminium marquée 1,2
    2. Retirer la bande marquée 3
      Retirer la feuille d'aluminium
  1. Retirer la feuille d'aluminium et le câble LVDS
    1. Retirer la bande d'aluminium puis retirer le câble LVDS (Pincer les clips de chaque côté)
      Retirer la feuille d'aluminium et le câble LVDS
  1. Retirer le PCBA 1
    1. Retirer le mylar (encadré en rouge)
    2. Retirer la vis de mise à la terre "1" (1) puis les vis de blocage marquées "2~5" (2 à 5) avec un tournevis électrique
    3. Couple : 5,5 +/- 0,5 Kgf/cm, tournevis cruciforme
  1. Retirer le PCBA 2
    1. Retirer la carte PI et la carte IF
    2. Séparer la carte PI de la carte IF
      Retirer le PCBA 2
  1. Retirer le câble LVDS et la barre lumineuse
    1. Retirer la barre lumineuse de la carte PI (saisir la broche puis tirer vers le haut)
    2. Retirer le câble LVDS de la carte IF (soulever le couvercle avant de retirer)
  1. Retirer le châssis intermédiaire et la carte KP BD
    1. Retirer les vis "1~9" (1 à 9) du capot arrière avec un tournevis électrique
    2. Couple : 3,5 ± 0,5 kgf.cm, tournevis cruciforme
    3. Retirer le câble de la carte KP BD du panneau et séparer le châssis intermédiaire ;
    4. Séparer la carte KP BD et le châssis intermédiaire
      Retirer le châssis intermédiaire et la carte KP BD
  1. Retirer le condensateur électrolytique
    1. Retirer le condensateur électrolytique de plus de 25 mm de hauteur (encadré en rouge) des cartes de circuits imprimés.
    2. Couper la colle entre le condensateur principal et le PCBA avec un couteau – s'assurer que le chemin de coupe reste dans la colle, ne pas toucher le condensateur principal ni le PCBA.
  1. Retirer le condensateur principal
    1. Retirer la soudure de la broche du condensateur avec un fer à souder.
    2. Soulever le condensateur principal de la carte d'alimentation.

Informations sur les Matériaux du Produit

Les substances, préparations ou composants suivants doivent être éliminés ou récupérés séparément des autres DEEE, conformément à l'article 4 de la Directive 75/422/CEE du Conseil de l'UE.

Condensateurs (contenant des PCB/PCT) Non utilisé
Composants contenant du mercure Non utilisé
Piles Non utilisé
Cartes de circuits imprimés (avec une surface supérieure à 10 cm carrés) Le produit contient des cartes de circuits imprimés (avec une surface supérieure à 10 cm carrés)
Composants contenant du toner, de l'encre et des liquides Non utilisé
Plastique contenant des BFR
Composant et déchets contenant de l'amiante Non utilisé
CRT Non utilisé
Composants contenant des CFC, HCFC, HGC et HC Non utilisé
Lampes à décharge de gaz Non utilisé
Écran LCD > 100 cm² Écran LCD du produit supérieur à 100 cm²
Câble électrique externe Le produit contient des câbles externes
Composants contenant des fibres céramiques réfractaires Non utilisé
Composant contenant des substances radioactives Non utilisé
Condensateurs électrolytiques (hauteur > 25 mm, diamètre > 25 mm) Le produit contient des condensateurs électrolytiques (hauteur > 25 mm)

Outils Requis

Liste du type et de la taille des outils qui seraient typiquement utilisés pour démonter le produit jusqu'à un point où les composants et matériaux nécessitant un traitement sélectif peuvent être retirés.
Description de l'outil :

  • Tournevis (tête cruciforme avec Φ5 mm & Φ3 mm)
  • Tournevis (hexagonal pour retirer la connectivité VGA)
  • Fer à souder
  • Couteau
